Magnetische Detektoren bestehen aus zwei Komponenten: einem magnetischen Sensor (Reed-Schalter) i Magnet. Ein in der Nähe des Magneten angebrachter Reed-Schalter schließt den Stromkreis.

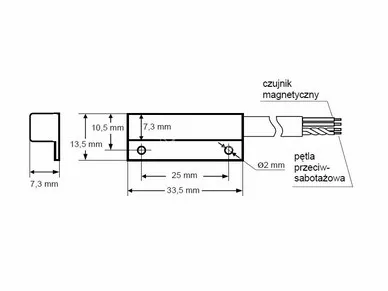

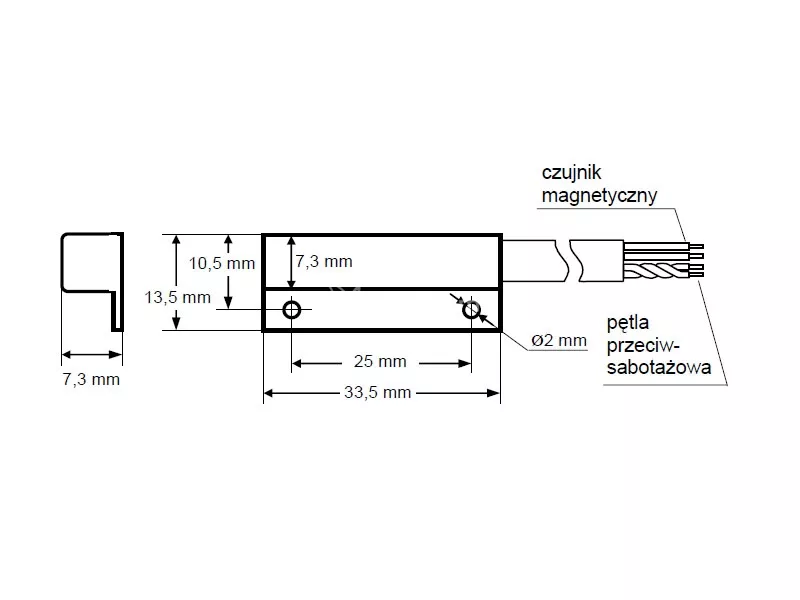

Jedes Detektorelement wurde in einer identischen wasserdichtes Gehäuse - der Teil, der den Reed-Schalter enthält, ist mit elektrischen Leitungen versehen.
Zwei Drähte sind mit dem Reed-Schalter verbunden und zwei (miteinander verdrillt) bilden die Sabotageschleife.
S-1 ist für die Aufputzmontage geeignet
Magnetdetektoren können überall dort eingesetzt werden, wo der Zustand von Türen, Fenstern oder anderen beweglichen Elementen kontrolliert werden muss, z. B. in einem Gebäude oder in einem Bauwerk. um den Zugang zu bestimmten Objekten, Räumen, Geräten zu schützen oder zu kontrollieren; in Automatisierungssystemen, usw.

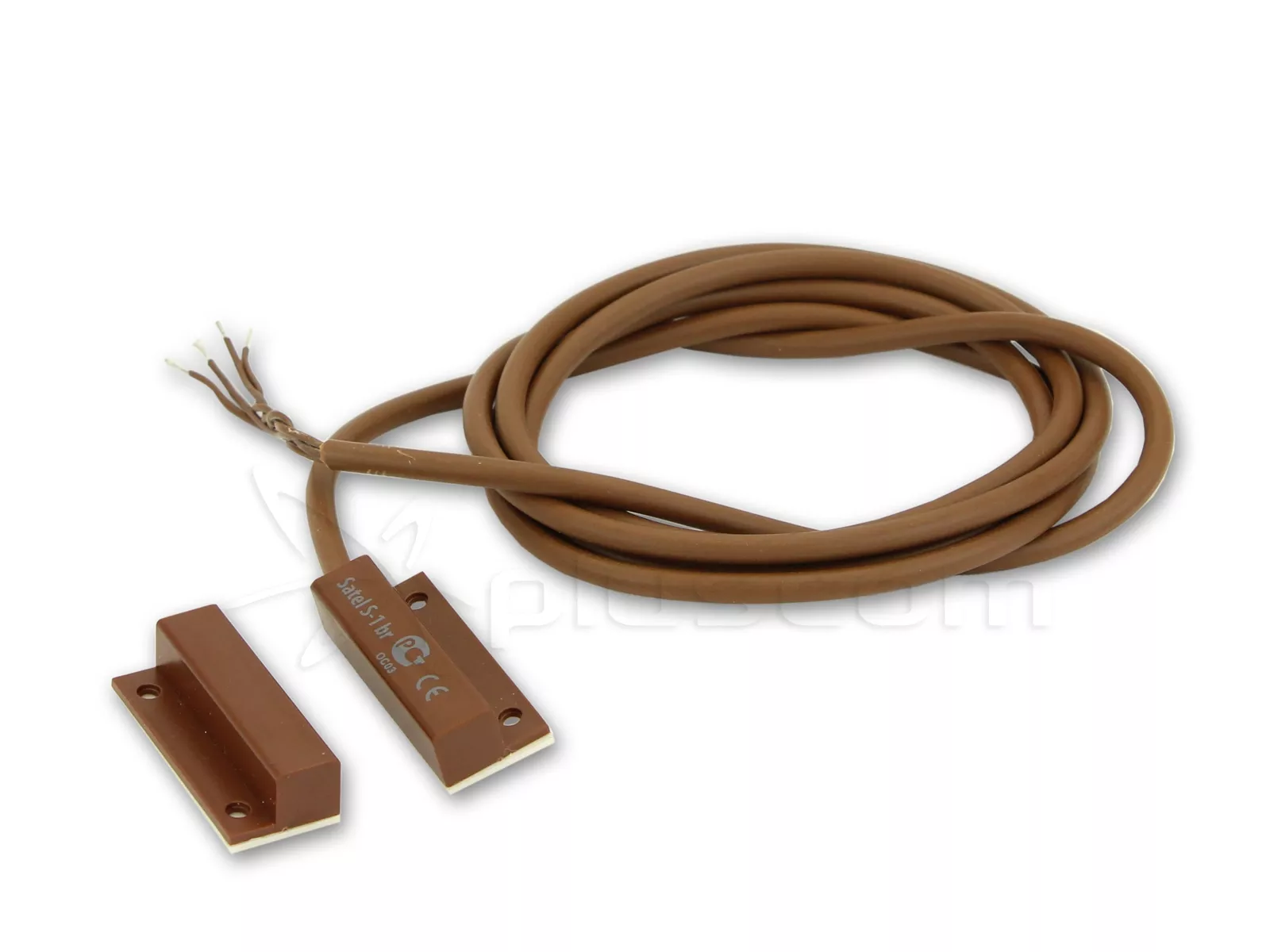

Satel S-1 BR Magnetischer Detektor (braun)
Einbau
Das Detektorelement mit dem Magneten muss am beweglichen Teil montiert werden, während der Reedschalter am feststehenden Teil der zu schützenden Tür, des Fensters usw. angebracht werden muss. Die S-1-Detektorelemente werden mit Schrauben, geeignetem Kleber oder doppelseitigem Klebeband an der Oberfläche befestigt.
Bemerkungen
Das Element, das den Magneten enthält, darf unter keinen Umständen gekürzt (beschnitten) werden.
Bei der Montage des Teils des Detektors, der den Reed-Schalter enthält, ist besondere Vorsicht geboten. Es darf nicht mit einem Hammer in das Loch gehämmert oder geschlagen werden, da es ein empfindliches Element enthält, das beschädigt werden könnte.
