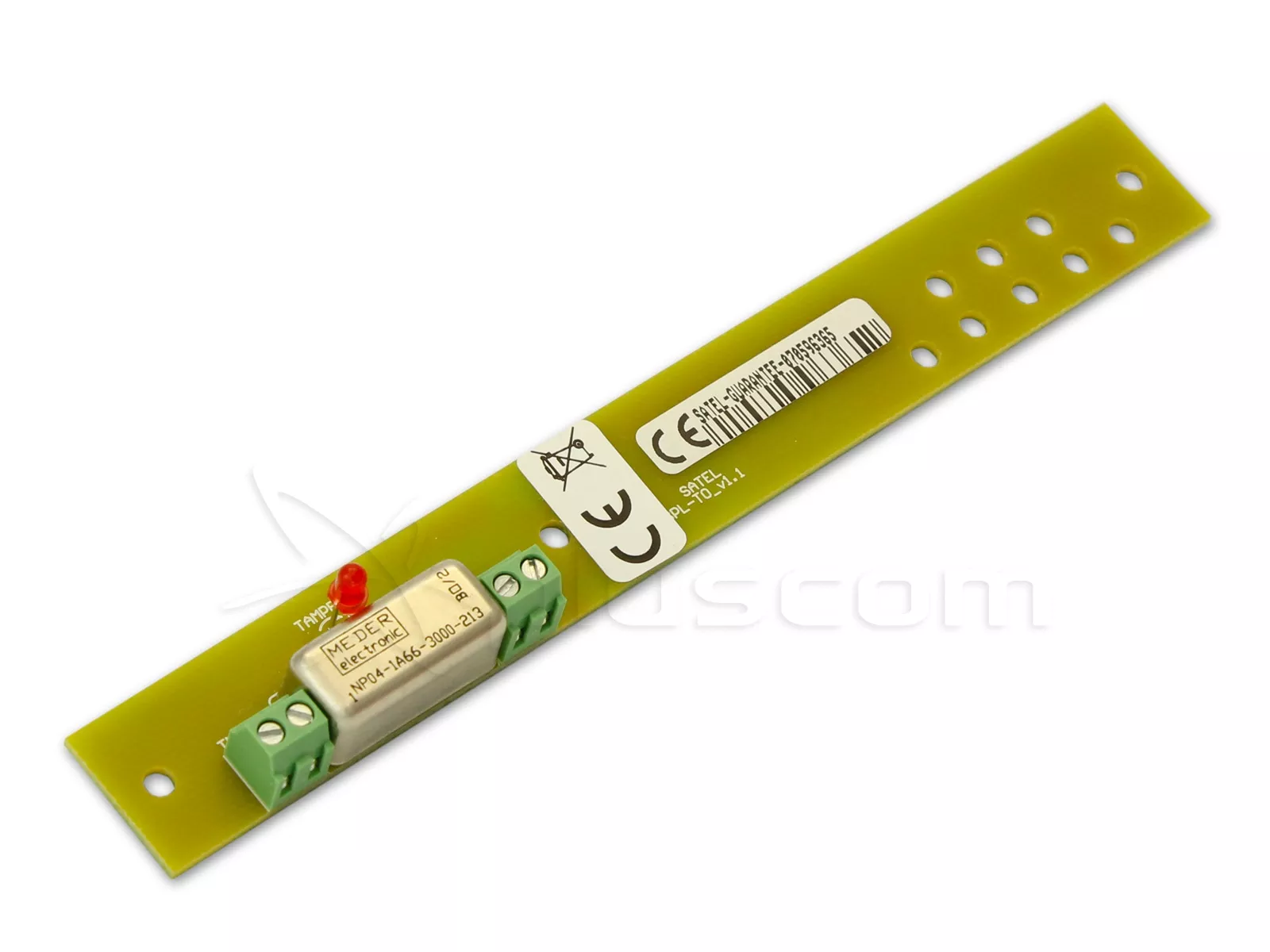

Satel SPL-TO Optischer Anti-Schaum-Sensor

Optischer Manipulationssensor SPL-TO ist ein Gerät Detektiert Manipulationen des Piezo-Schallwandlers im Echolot.

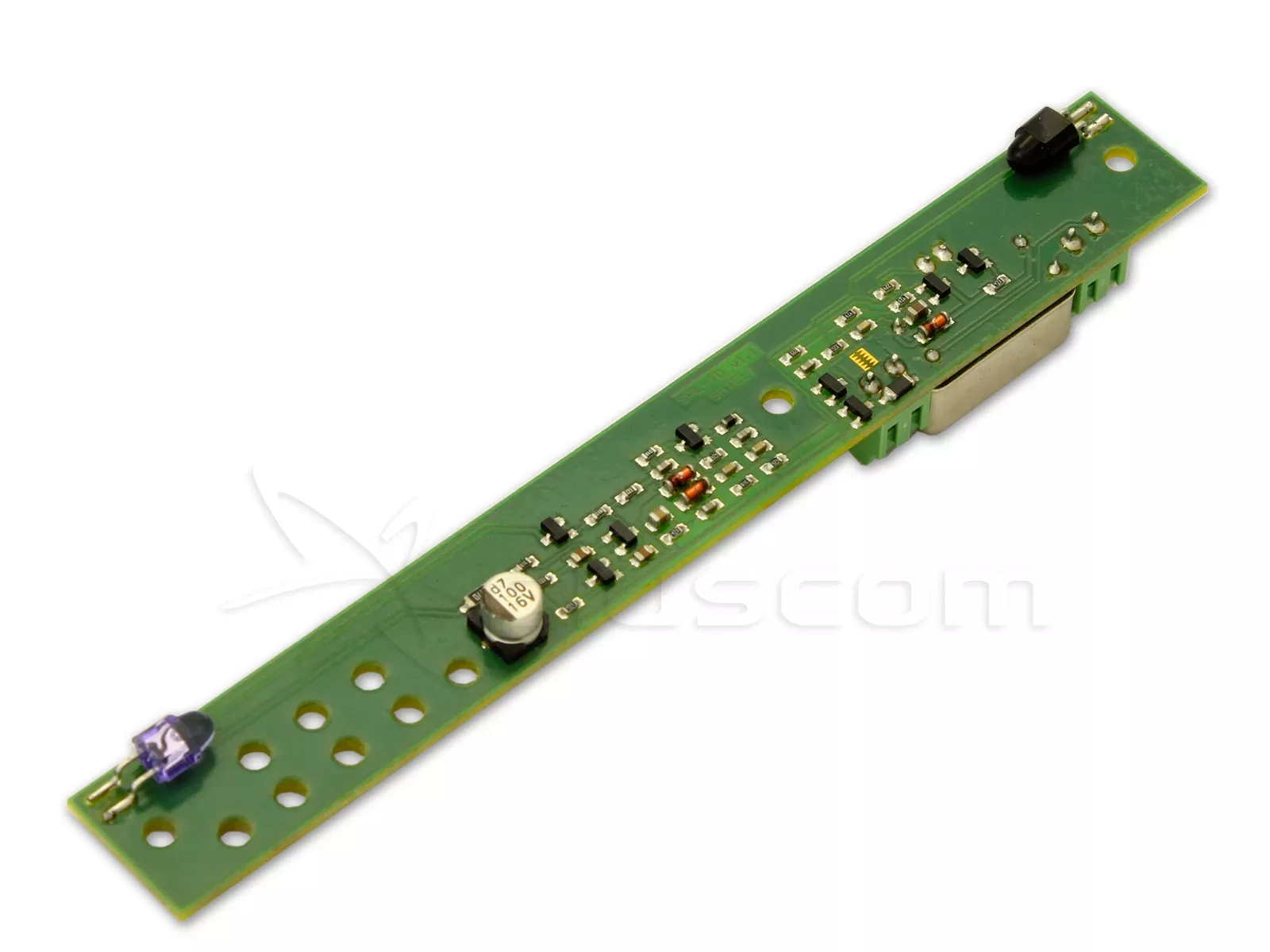

Der SPL-TO arbeitet nach dem Prinzip einer Infrarotschranke. Das optische System besteht aus zwei Teilen: Senden und Empfangen. Die Sendediode sendet einen gepulsten Infrarotstrahl an die Empfangsdiode. Befindet sich ein Hindernis im Weg des Infrarotstrahls, öffnet der Sensor die Relaiskontakte und die LEDTAMPER leuchtet auf. Der Sensor kann zum Aufbau eines unabhängigen Sabotagekreises verwendet werden.

Satel SPL-TO Optischer Anti-Schaum-Sensor

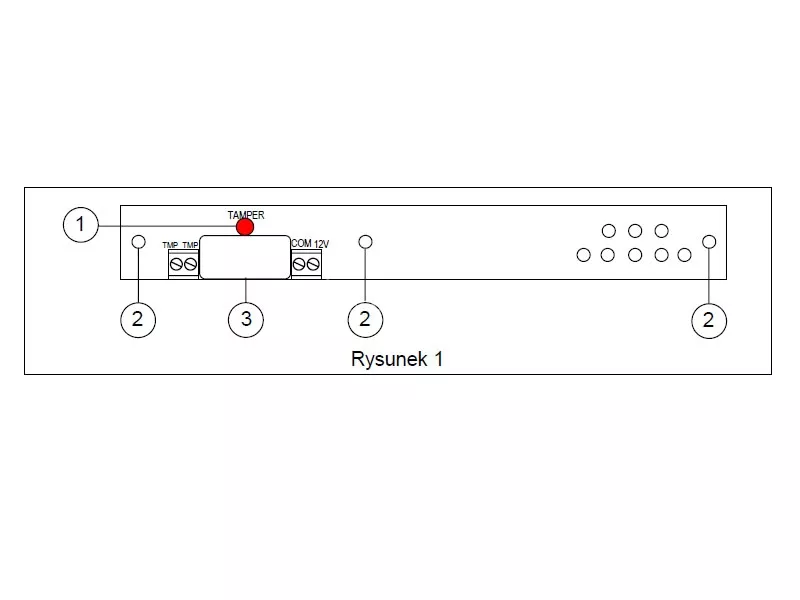

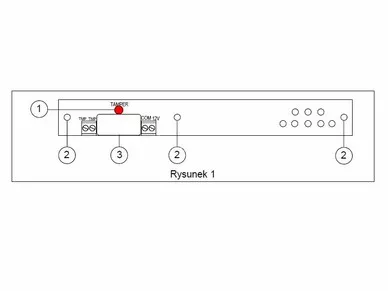

Erläuterung der Abbildung:

1. TAMPER-LED (rot). Leuchtet auf, wenn keine Kommunikation zwischen der Sende- und der Empfangsdiode stattfindet. Die LED leuchtet nach ca. 2 Sek. nach Unterbrechung des Infrarotstrahls auf und erlischt, sobald das Hindernis beseitigt ist.
2. Befestigungslöcher.
3. Relais.

Beschreibung der Klemmen:

• TMP - Sabotagekontaktklemmen.
• 12V - Stromeingang.
• COM - Erde.

SPL-TO Sensor-Baugruppe

Hinweis: Bevor Sie den optischen Manipulationssensor an ein bereits bestehendes System anschließen, sollten Sie die Stromversorgung des gesamten Systems abschalten.

1. Schrauben Sie die SPL-TO-Platine an den Boden des Sirenengehäuses (Außenseite).
2. Schließen Sie die Stromversorgungsdrähte an die Klemmen COM und 12V an.
3. Schließen Sie die Klemmen TMP an den Sabotagekreis der Zentrale an. Es ist möglich, den Stromkreis SPL-TO und die Sirene anzuschließen.

Sie ist für die Zusammenarbeit mit den folgenden SATEL-Alarmanlagen (vom Typ SPL) bestimmt:
