Magnetische Detektoren bestehen aus zwei Komponenten: einem magnetischen Sensor (Reed-Schalter) i Magnet. Ein in der Nähe des Magneten angebrachter Reed-Schalter schließt den Stromkreis.

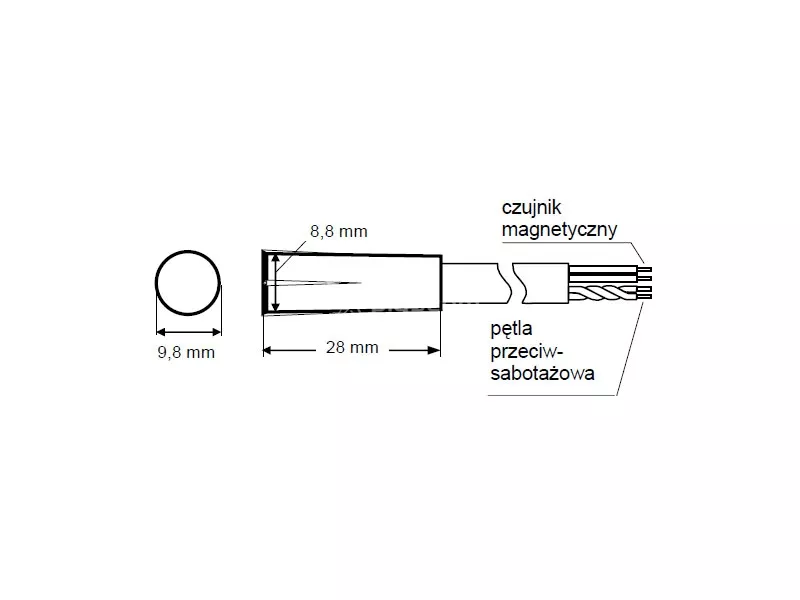

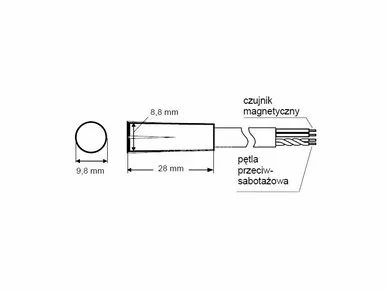

Jedes Detektorelement wurde in einem identischen wasserdichtes Gehäuse - der Teil, der das Kontaktron enthält, hat elektrische Leitungen.
Zwei Drähte sind mit dem Reed-Schalter verbunden und zwei (miteinander verdrillt) bilden die Sabotageschleife.
Der S-2 ist für die Unterputzmontage geeignet.
Magnetdetektoren können überall dort eingesetzt werden, wo der Zustand von Türen, Fenstern oder anderen beweglichen Elementen kontrolliert werden muss, z. B. in einem Raum oder einem Gebäude. Um den Zugang zu bestimmten Objekten, Räumen, Geräten zu schützen oder zu kontrollieren; in Automatisierungssystemen, usw.

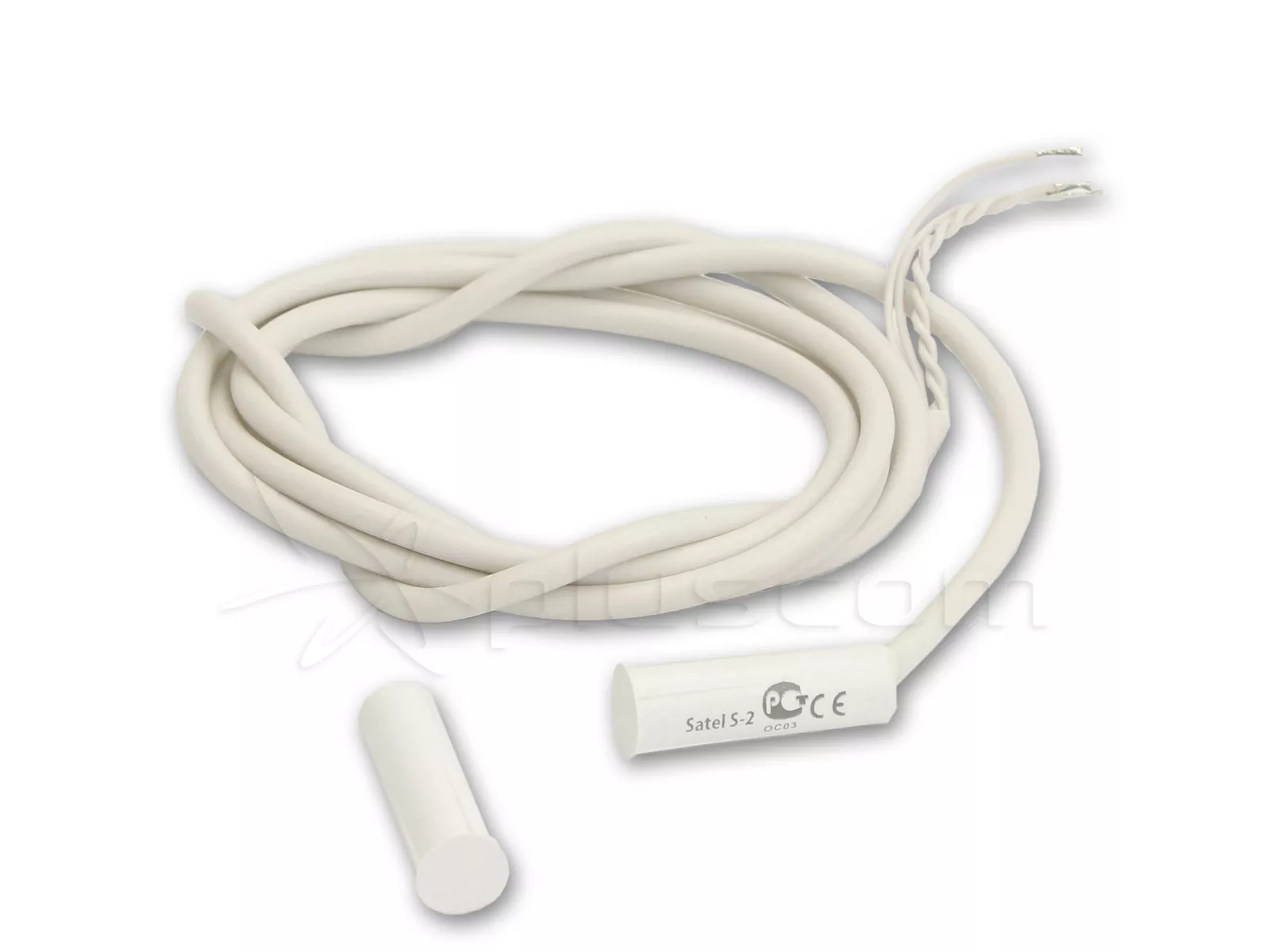

Satel S-2 Magnetischer Detektor (weiß)
Einbau
Das Detektorelement mit dem Magneten muss am beweglichen Teil und der Reedschalter am festen Teil der zu schützenden Tür, des Fensters usw. montiert werden. Die S-2 Einsteckdetektoren sind für die Frontmontage in Materialien wie Holz oder Kunststoff vorgesehen. Die Wände, in die der Melder eingebaut werden soll, sollten mindestens 10 mm dick sein, um eine ausreichende Stabilität der eingebauten Elemente zu gewährleisten. Zum Bohren der Löcher für die S-2-Melder sollte ein ø9 mm Bohrer verwendet werden. Der S-2 Melder wird durch Eindrücken montiert. Die montierten Elemente können mit einem geeigneten Klebstoff verstärkt werden. Der Magnet muss sich in Reichweite des Reed-Schalters befinden. Die Verschiebung der Achsen von Magnet und Reedschalter in zylindrischen Detektoren sollte 10 mm für S-2 nicht überschreiten.
Hinweise
Das Element, das den Magneten enthält, darf auf keinen Fall gekürzt (beschnitten) werden.
Bei der Montage des Detektorteils, das das Kontaktron enthält, muss besonders vorsichtig vorgegangen werden. Es darf nicht mit einem Hammer in das Loch gehämmert oder geschlagen werden, da es im Inneren ein empfindliches Bauteil enthält, das beschädigt werden kann.
