Magnetdetektoren bestehen aus zwei Komponenten: einem Magnetsensor (Reedschalter) und einem Magneten, der in der Nähe des Magneten platziert wird und den Stromkreis schließt; jede Komponente des Detektors ist in einem identischen wasserdichten Gehäuse untergebracht - der Teil mit dem Reedschalter hat zwei elektrische Leitungen.
Der Melder K-3 ist für die Unterputzmontage geeignet.
Magnetische Melder können überall dort eingesetzt werden, wo der Zustand von Türen, Fenstern oder anderen beweglichen Elementen kontrolliert werden muss, z.B. bei einer Tür oder einem Fenster. Zum Beispiel, um den Zugang zu bestimmten Objekten, Räumen, Geräten zu schützen oder zu kontrollieren; in Automatisierungssystemen, usw.

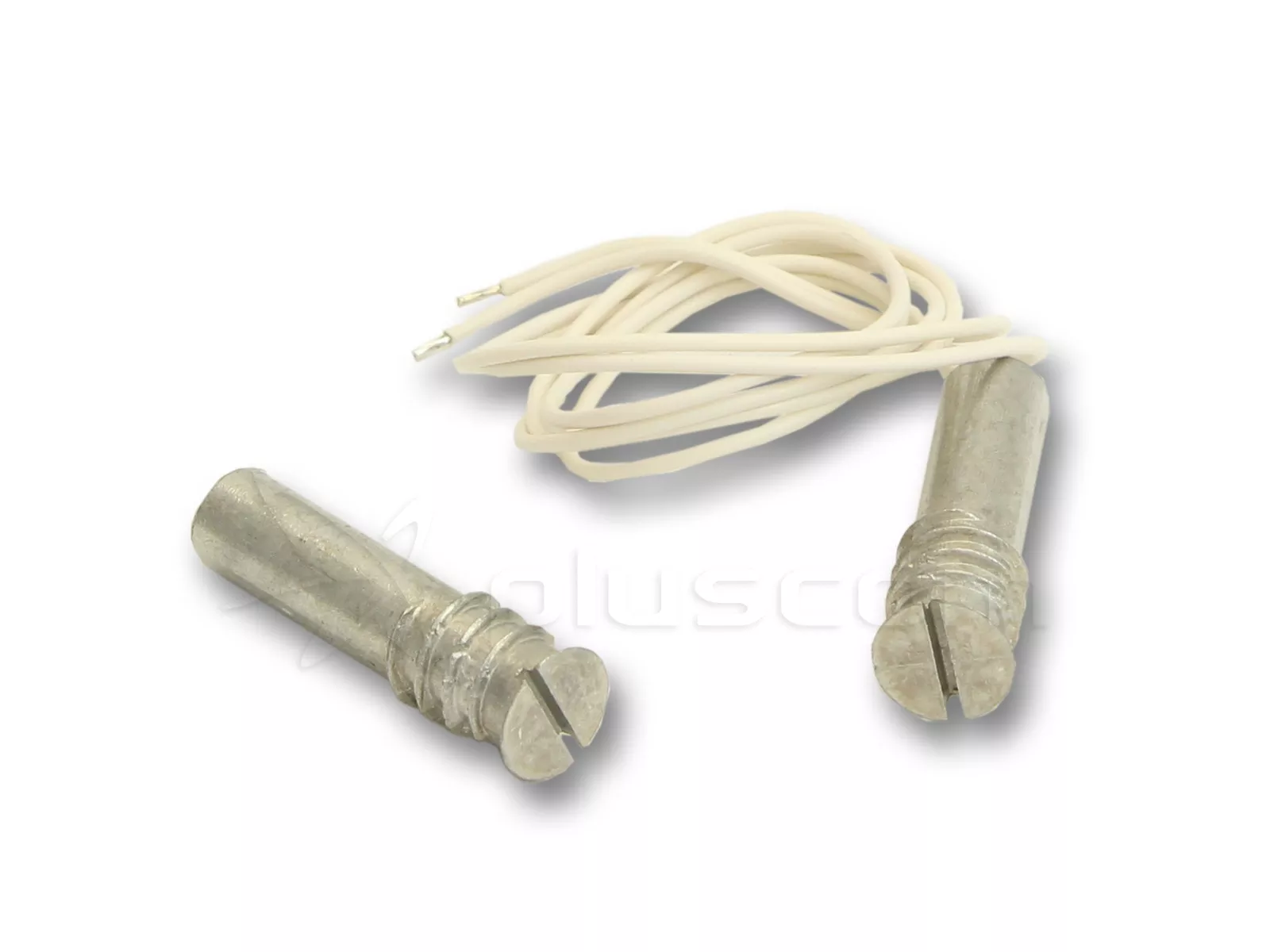

Satel K-3 Magnetischer Detektor (Aluminiumgehäuse)
Einbau

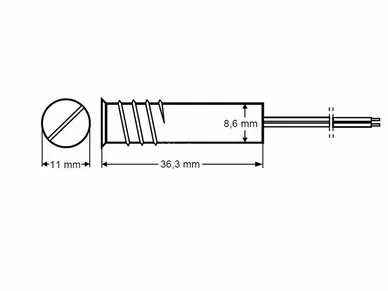

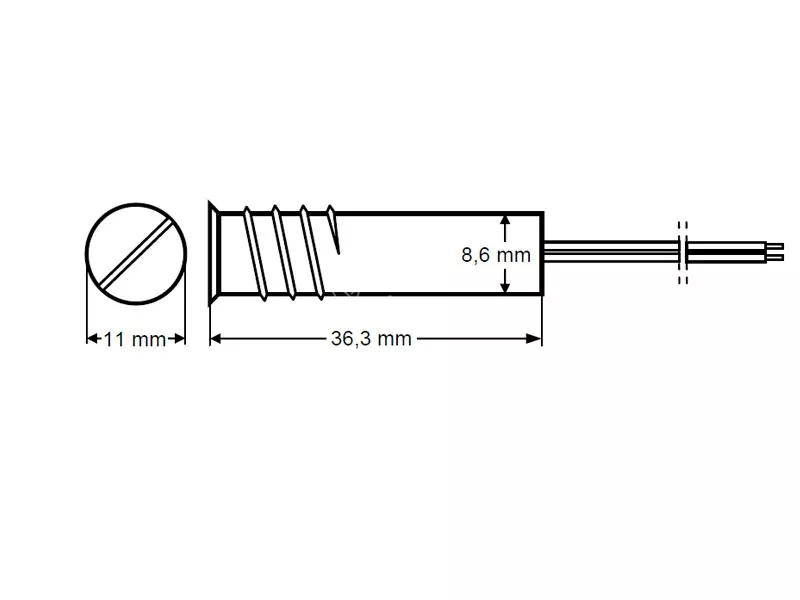

Das Detektorelement mit dem Magneten muss am beweglichen Teil montiert werden, während der Reedschalter am feststehenden Teil der zu schützenden Tür, des Fensters usw. angebracht werden muss. Die K-3 Einsteckdetektoren sind für die Frontmontage in Materialien wie Holz oder Kunststoff vorgesehen. Die Wände, in die der Melder eingebaut werden soll, sollten mindestens 10 mm dick sein, um eine ausreichende Stabilität der eingebauten Elemente zu gewährleisten. Die Löcher für die K-3-Melder sollten mit einem ø9 mm Bohrer gebohrt werden. Der K-3-Melder hat ein Gewinde und muss eingeschraubt werden. Montierte Detektorelemente können mit geeignetem Klebstoff verstärkt werden. Der Magnet muss sich in Reichweite des Reed-Schalters befinden. Die axiale Verschiebung von Magnet und Reedschalter in zylindrischen Detektoren sollte 12 mm für K-3 nicht überschreiten.
Anmerkungen
Das Element, das den Magneten enthält, darf unter keinen Umständen gekürzt (beschnitten) werden.
Bei der Montage des Detektorteils, das das Kontaktron enthält, ist besondere Vorsicht geboten. Es darf nicht mit einem Hammer in das Loch gehämmert oder geschlagen werden, da es im Inneren ein empfindliches Element enthält, das beschädigt werden kann.
Beim Einschrauben des Reedschalters K-3 wird das Kabel verdrillt, damit es nicht beschädigt wird. Achten Sie darauf, dass genügend Ersatzkabel vorhanden ist, oder verdrillen Sie es vor dem Einbau in die entgegengesetzte Richtung, damit es sich nach dem Einbau wieder aufrichtet.
