Magnetische Detektoren bestehen aus zwei Elementeneinem magnetischen Sensor (Reed-Schalter) und einem Magneten.
Der in der Nähe des Magneten angebrachte Reed-Schalter schließt den Stromkreis.
Alle Komponenten des Detektors sind in einem identischen Gehäuse untergebracht. wasserdichtes Gehäuse - der Teil, der den Reed-Schalter enthält, hat zwei elektrische Leitungen Im Inneren des Gehäuses befinden sich zusammen mit dem Reed-Schalter 2 Widerstände 1,1 kΩ im Inneren des Gehäuses die in einer 2EOL-Konfiguration mit ihm verbunden sind. Sie ermöglichen es der Zentrale, die Manipulation des Melders zu erkennen, indem sie die Änderungen des Widerstands auf der Eingangsleitung beobachtet.
Jeder Melder dieses Typs muss an einen separaten Eingang der Zentrale angeschlossen werden.

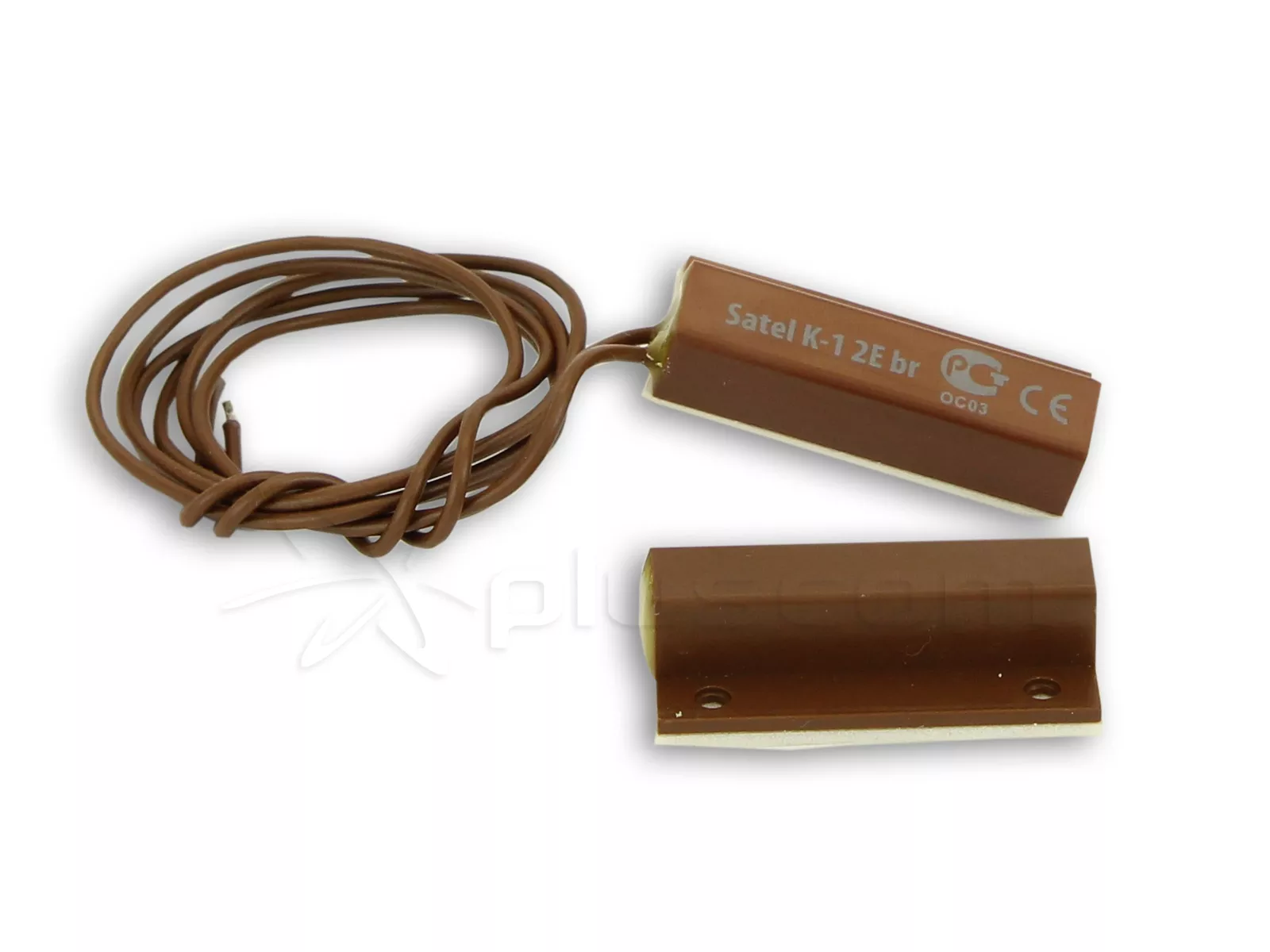

Satel K-1 2E BR Magnetischer Detektor (braun)

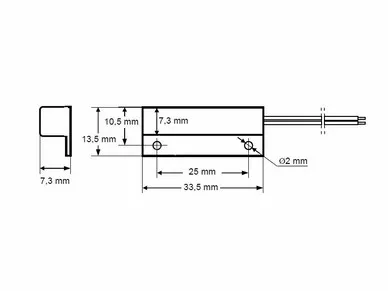

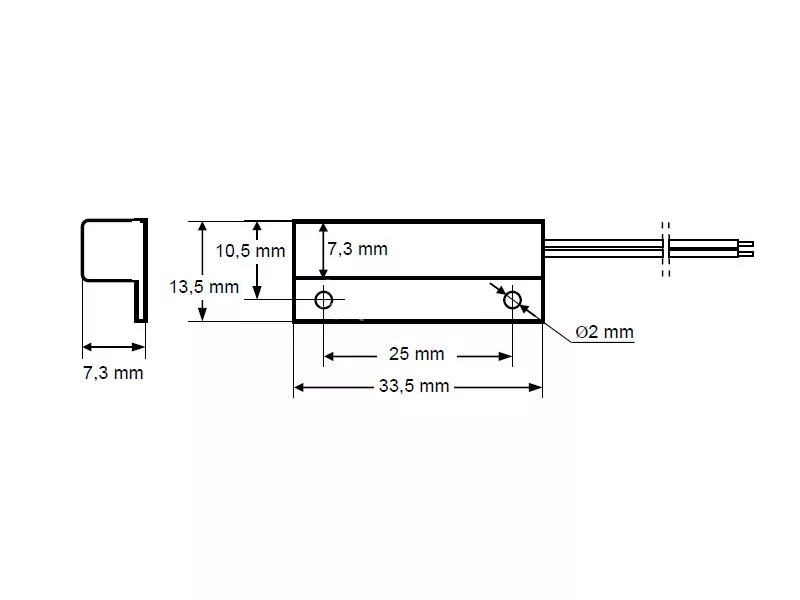

Der K-1 2E ist für die Aufputzmontage vorgesehen.
Magnetische Melder können überall dort eingesetzt werden, wo der Zustand von Türen, Fenstern oder anderen beweglichen Elementen kontrolliert werden muss, z.B.: Türen, Fenster, Türen und andere Elemente. Um den Zugang zu bestimmten Objekten, Räumen, Geräten zu schützen oder zu kontrollieren; in Automatisierungssystemen, usw.
Einrichtung
Das Detektorelement mit dem Magneten muss am beweglichen Teil montiert werden, während der Reedschalter am feststehenden Teil der zu schützenden Tür, des Fensters usw. angebracht werden muss.
Die Detektorelemente K-1 2E werden mit Schrauben, geeignetem Kleber oder doppelseitigem Klebeband an der Oberfläche befestigt.
Die Wände, in denen der Melder befestigt werden soll, sollten mindestens 10 mm dick sein, um eine angemessene Stabilität der montierten Elemente zu gewährleisten.
