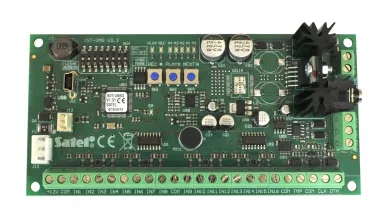

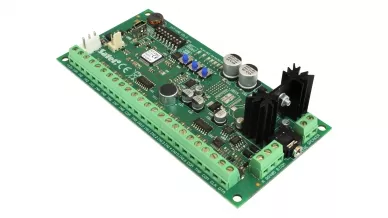

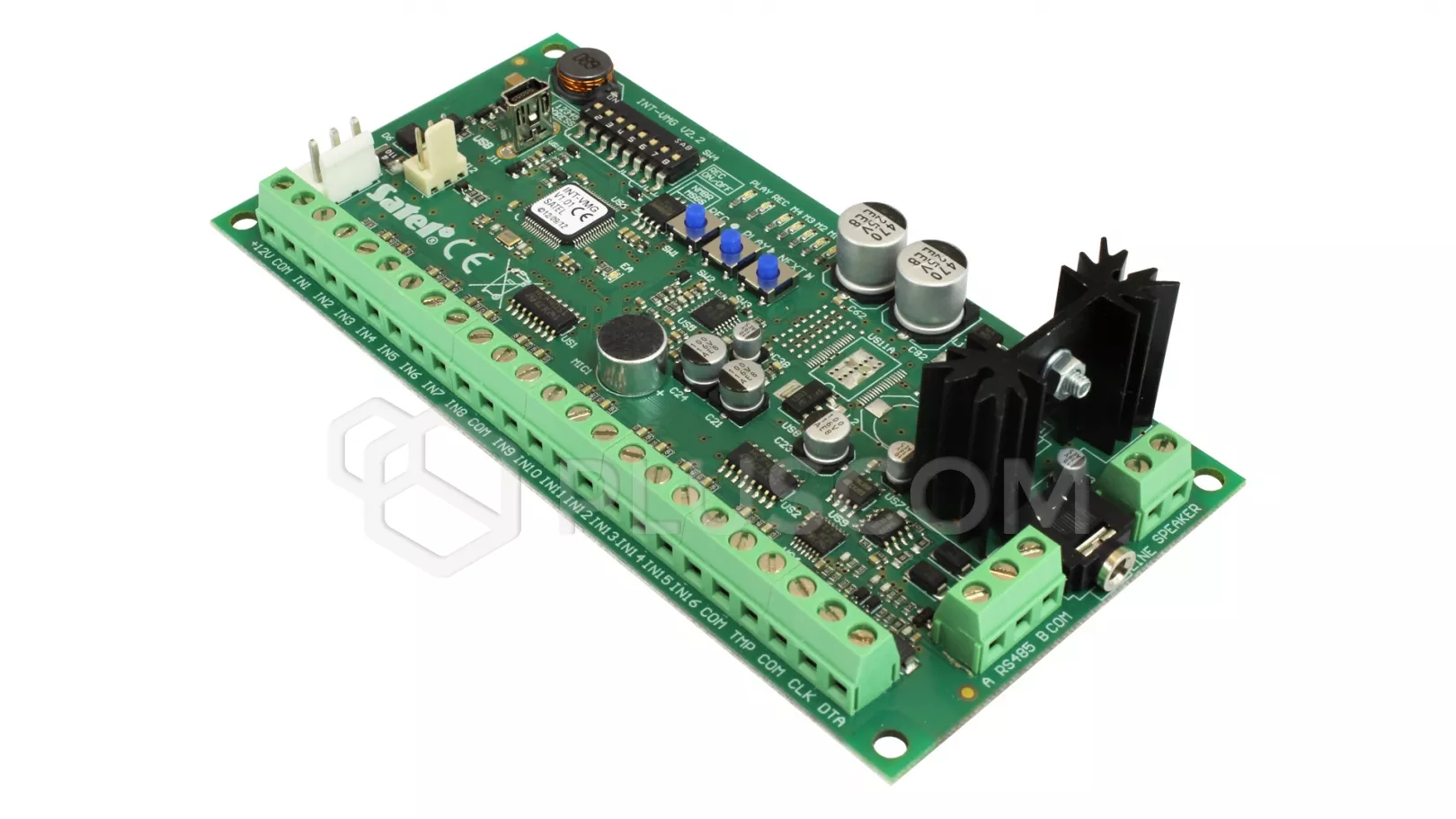

Satel INT-VMG Modul für Sprachnachrichten

Satel INT-VMG Sprachnachrichtenmodul

INT-VMG-Modul ermöglicht lautes Wiedergabe von voraufgezeichneten Nachrichten wenn bestimmte Ereignisse eintreten. Es funktioniert mit INTEGRA Alarmzentralen (als Ausgangsexpander) sowie mit allen Geräten, die Generatoreingänge steuern können.

Merkmale des INT VMG-Moduls

• Möglichkeit zur Aufzeichnung von bis zu 32 Meldungen.
• Über 17 Minuten für Nachrichten.
• Verwaltung von Sprachnachrichten mit der kostenlosen Software VMG-SOFT.
• Möglichkeit der Aufnahme von Nachrichten über das eingebaute Mikrofon.
• Steuerung über Kommunikationsbus (INTEGRA-Zentralen) oder 16 Eingänge.
• Eingebauter Verstärker für den direkten Anschluss eines Lautsprechers.
• Miniklinkenbuchse für Kopfhörer oder externen Audioverstärker.
• Lautstärkeregler für die Wiedergabe von Nachrichten.
• Zusätzlicher Manipulationseingang vom Typ NC.

Beschreibung der Bedienung

Das an den Kommunikationsbus der Zentrale angeschlossene Modul INT-VMG ist als Ausgangserweiterung gekennzeichnet. Die Aktivierung des dem Modul zugeordneten Ausgangs führt zur Wiedergabe einer Meldung (erster Ausgang - Meldung 0, zweiter Ausgang - Meldung 1 usw.). Es hängt von der Programmierung des Ausgangs ab, in welcher Situation die Nachricht abgespielt wird.

Die Meldung wird auch wiedergegeben, wenn der gewählte Moduleingang mit Masse kurzgeschlossen wird. So kann ein beliebiges Gerät zur Steuerung verwendet werden. Gemäß den Werkseinstellungen lösen die Eingänge Meldungen von 0 bis 15 aus (Eingang 1 löst Meldung 0 aus, Eingang 2 löst Meldung 1 aus, usw.). Den Eingängen können Meldungen mit unterschiedlichen Nummern zugewiesen werden. Das Modul kann bis zu 96 Befehle für die Wiedergabe von Meldungen in eine Warteschlange stellen.

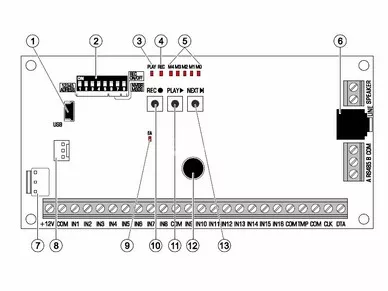

Satel INT-VMG Modul für Sprachnachrichten

1. USB MINI-B Buchse - ermöglicht den Anschluss des Moduls an einen Computer und die Programmierung.
2. DIP-Schalter - zur Einstellung der individuellen Adresse des Moduls und zur Definition seiner Betriebsparameter (siehe: DIP-SWITCH MICROPS).
3. PLAY-LED - leuchtet bei der Wiedergabe von Nachrichten.
4. REC-LED - leuchtet während der Aufnahme einer Nachricht.
5. M4...M0 LEDs - zeigen die Nachrichtennummer an. Jeder Diode ist eine Nummer zugewiesen (leuchtende Diode - siehe Tabelle 1; nicht leuchtende Diode - 0). Die Summe dieser Zahlen entspricht der Meldungsnummer. Die Meldungen sind von 0 bis 31 nummeriert.
6. Miniklinkenbuchse - ermöglicht den Anschluss von Kopfhörern oder eines externen Audioverstärkers.
7. Anschluss für spätere Verwendung.
8. Steckverbinder, der im Produktionsprozess verwendet wird.
9. EA-Diode - zeigt an:
   • blinkt langsam - Datenaustausch mit dem Bedienfeld;
   • blinkt schnell - der USB-Anschluss des Moduls ist mit dem Computer verbunden;
   • leuchtet - keine Kommunikation mit dem Bedienteil.
10. REC-Taste - aktiviert die Funktion zur Aufnahme von Nachrichten über das eingebaute Mikrofon.
11. PLAY-Taste - aktiviert:
    • das Abspielen der Nachricht;
    • die Funktion der Lautstärkeregelung zu starten;
    • die den Eingängen zugewiesenen Nachrichtennummern ändern.
12. Mikrofon.
13. NEXT-Taste - aktiviert:
    • die Auswahl der Nachrichtennummer;
    • Einstellung der Lautstärke;
    • Aktivierung der Funktion zum Ändern der den Eingängen zugewiesenen Meldungsnummern.
