INT-SZK-GR Zahlenschloss ist für die Zusammenarbeit mit Alarmzentralen der Serie INT-SZK-GR bestimmt. INTEGRA-BAUREIHE und CA-64 Bedienfeld.

Sie ermöglicht eine einfache Zugangskontrolle zu einem Raum, in dem eine Tür mit einem elektrisch gesteuerten Schloss installiert ist und das Schließen dieser Tür gesteuert wird. Es kann auch den Zugang zu anderen Geräten kontrollieren.

Beschreibung des Schlosses

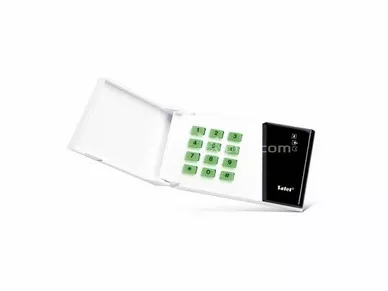

Das Codeschloss hat 12 Tasten mit permanenter oder zeitgesteuerter Hintergrundbeleuchtung (automatisch ausgelöst) und drei markierte LEDs:

Satel INT-SZK-GR Kombinationsschloss

• AKTIV (grüne Farbe) - Das Aufleuchten zeigt an, dass das Schloss von der Zentrale bedient wird.
• ZUGRIFFEN (rot) - leuchtet, wenn das Schloss entriegelt ist, d. h. die Tür kann geöffnet werden.
• TÜR (gelb) - zeigt durch Aufleuchten an, dass die Tür geöffnet ist.

• Blinken alle LEDs nacheinander (von oben nach unten), bedeutet dies, dass keine Kommunikation mit der Steuerung stattfindet. Diese Situation kann auftreten, wenn das ProgrammSTARTER in der Zentrale läuft oder das Kabel, das das Schloss mit der Zentrale verbindet, beschädigt ist.



  Satel INT-SZK-GR Kombinationsschloss

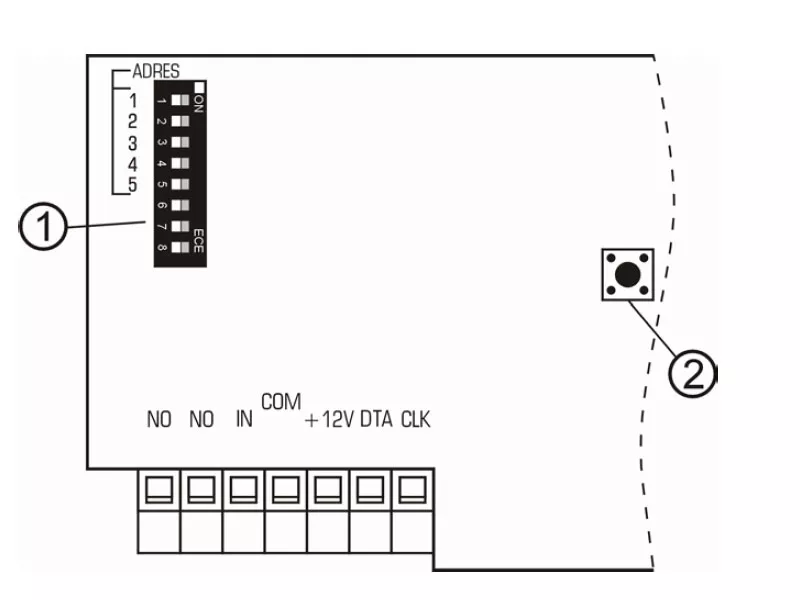

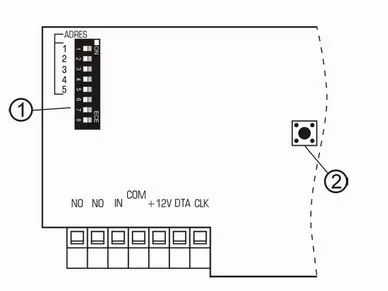

  Erläuterung der Abbildung:

  1. eine Reihe von DIP-Schaltern des Typs DIP-Schalter, mit denen die individuelle Adresse des Codeschlosses bestimmt werden kann.
  2. Sabotagekontakt. Die Feder sollte gegen die Wand gedrückt werden.

  Beschreibung der Klemmen:

  • NO - Relais-Klemmen. Sie werden zur Steuerung des elektromagnetischen Türschlosses verwendet.
  • IN - Steuereingang für den Türstatus (NC). Wenn er nicht verwendet wird, sollte er mit Masse kurzgeschlossen werden.
  • COM - Masse
  • +12V - Leistungseingang
  • CLK, DTA - Expander-Bus

  Montage

  Das Codeschloss ist für die Innenmontage vorgesehen. Es kann direkt an der Wand oder in einem Metallgehäuse vom Typ OBU-M-LED montiert werden.

  {REL_980}

  Das OBU-M-LED-Gehäuse ist mit einem Schlüssel abschließbar, wodurch Unbefugten der Zugang zum Codeschloss erschwert wird.
