Satel INT-SZ-BL Kombinationsschloss

Satel INT-SZ-BL Codeschloss

INT-SZ-BL Codeschlösser ist ein Gerät, das zur Zusammenarbeit mit den Alarmzentralen der Serie INT-SZ-BL bestimmt ist. INTEGRA und CA-64-Bedienfeld.

Ermöglicht die einfache Umsetzung der Zugangskontrolle zu einem Raum, in dem eine Tür mit einem elektrisch betriebenen Schloss installiert ist, sowie die Kontrolle von geschlossenen Türen. Es kann auch den Zugang zu anderen Geräten kontrollieren.

Beschreibung des Schlosses

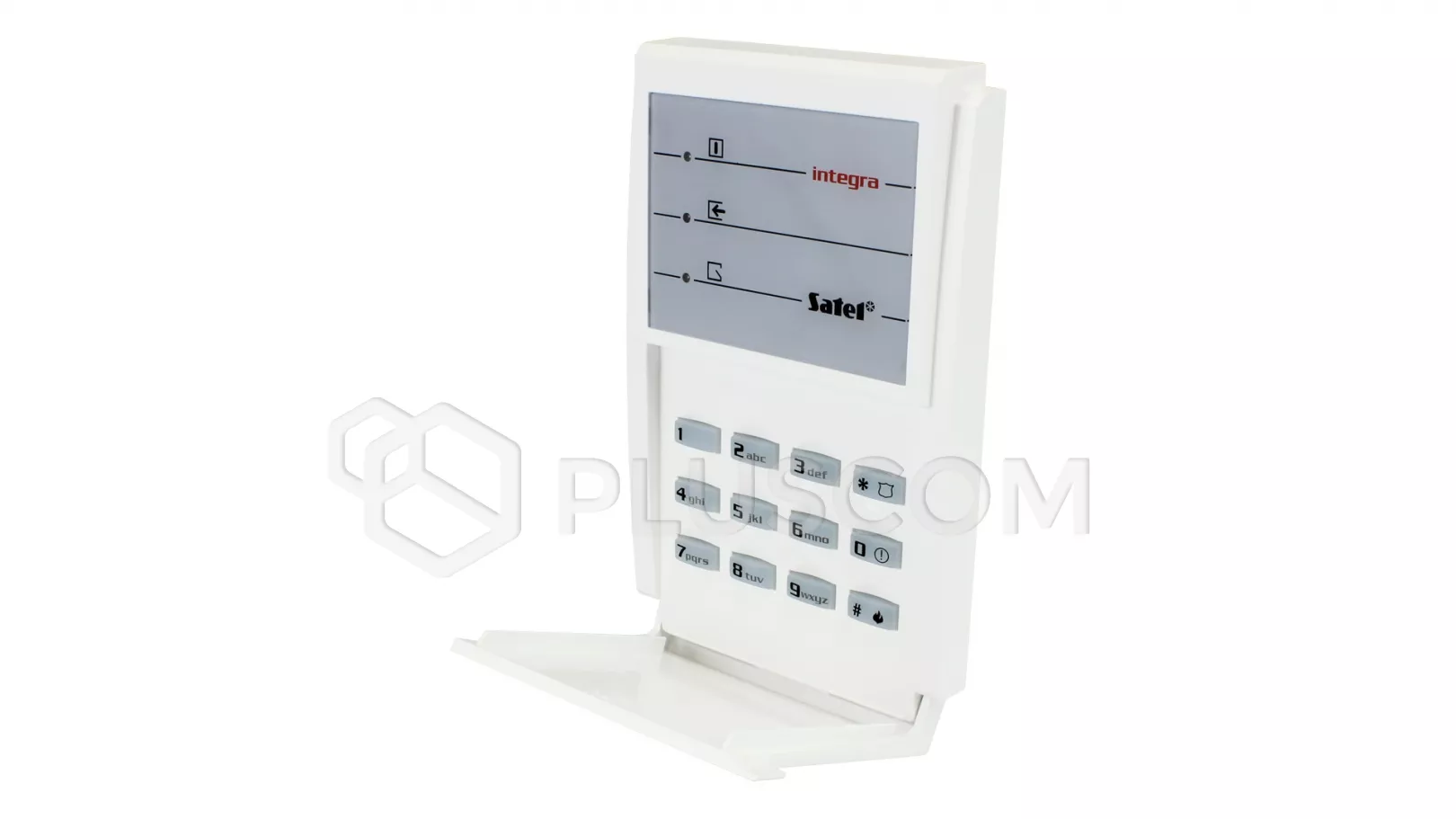

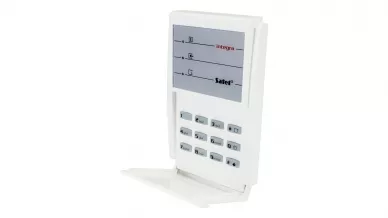

Das Codeschloss hat 12 Tasten mit permanenter oder zeitgesteuerter Hintergrundbeleuchtung (automatische Auslösung) und LEDs.

LED-Bezeichnung:

• ACTIVE (grüne Farbe) - leuchtet, zeigt an, dass das Schloss von der Steuereinheit bedient wird
• ACCESSED (blau) - das Aufleuchten zeigt an, dass das Schloss entriegelt ist, d.h. die Tür kann geöffnet werden
• TÜR (gelb) - leuchten zeigt an, dass die Tür geöffnet ist.

Satel INT-SZ-BL Kombinationsschloss

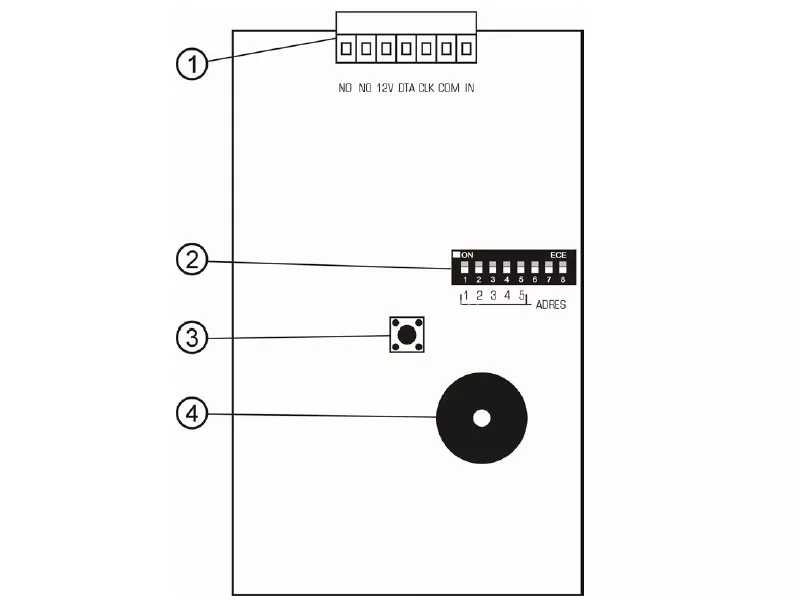

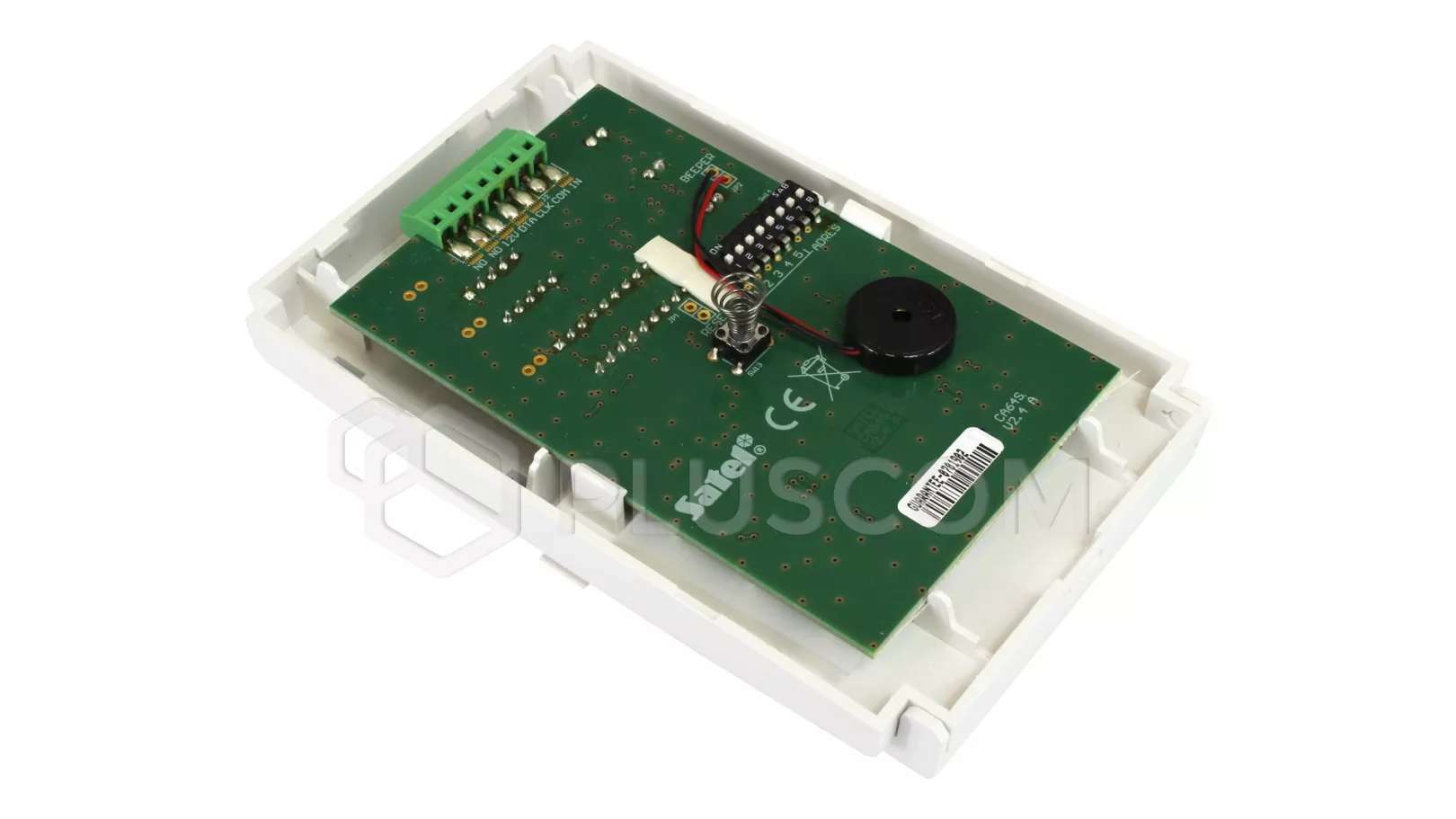

Erläuterung der Zeichnung:

1. Klemmen:
   • NO - Relaisklemmen. Die NO-Klemmen werden für die Steuerung des elektromagnetischen Türschlosses verwendet.
   • IN - Steuereingang für den Türstatus (NC). Wenn er nicht verwendet wird, sollte er mit Masse kurzgeschlossen werden.
   • COM - Masse
   • +12V - Stromeingang.
   • DTA, CLK - Expander-Bus.
2. eine Reihe von DIP-Schaltern des Typs DIP-Switch, die zur Bestimmung einer individuellen Adresse des Schlosses dienen.
3. Sabotagekontakt. Die Feder sollte gegen die Wand gedrückt werden.
4. Buzzer.
