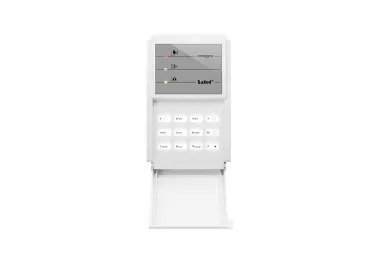

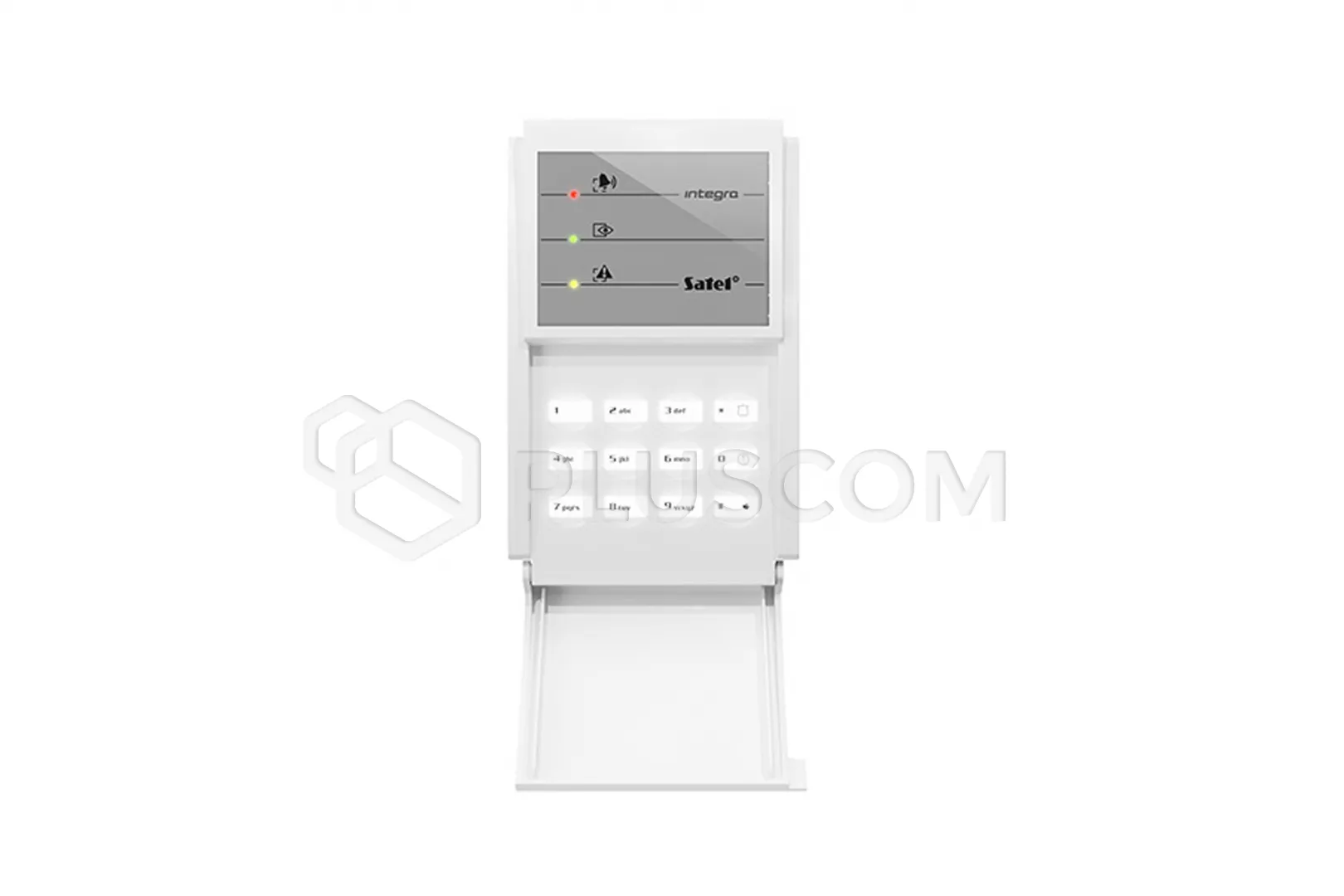

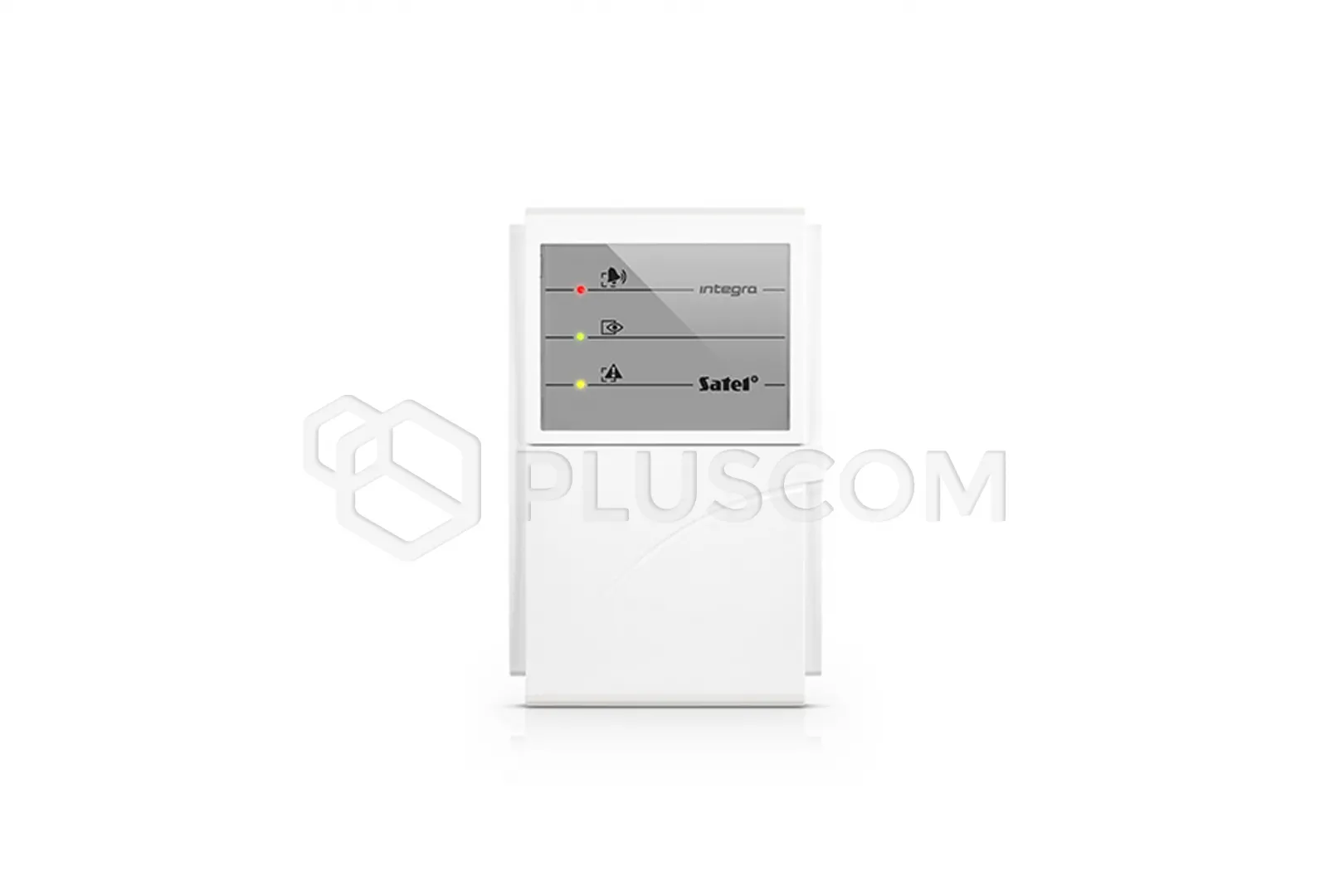

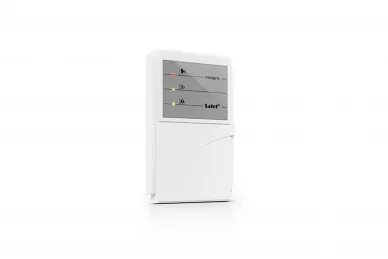

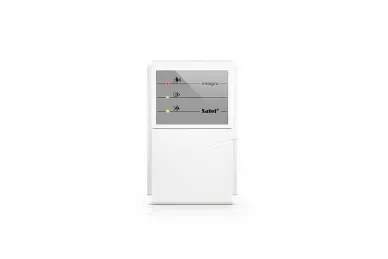

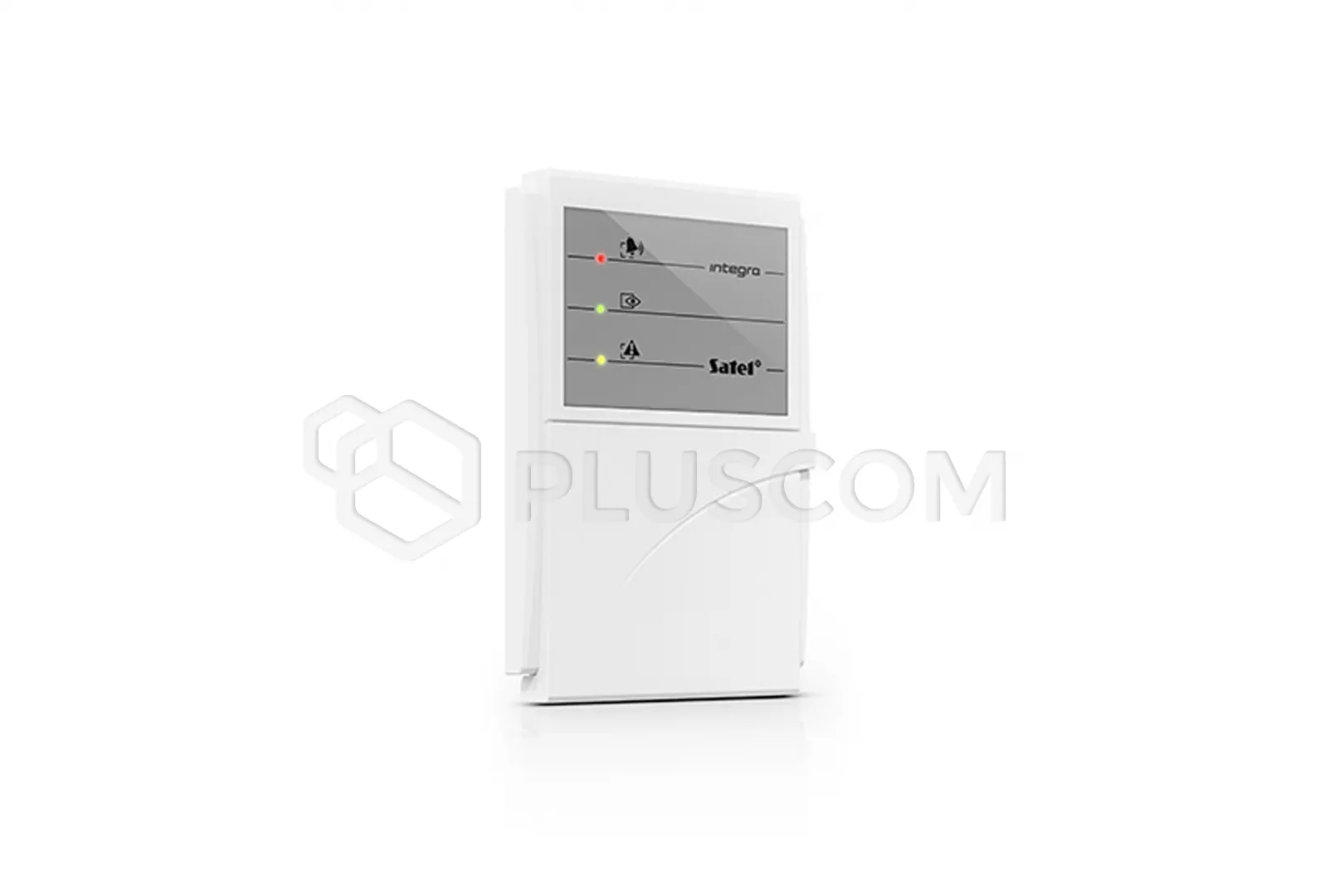

Satel INT-S-W Zonen-Tastatur

Satel INT-S-W Trennwandtastatur

INT-S-W Trennwandtastaturen sind für die Zusammenarbeit mit Zentralen der Serie INTEGRA und CA-64 Bedienfeld.

Sie dienen der Steuerung der Scharfschaltung einer einzelnen Trennwand, der Zugangskontrolle und der Steuerung des Betriebs der elektromagnetischen Türverriegelung sowie der Steuerung des Schließvorgangs dieser Türen.

Sie ermöglichen die Änderung des Benutzerpassworts und den Aufruf von Funktionen zur Steuerung externer Geräte.

Merkmale

• Steuerung einer Zone im System
• Panik-, FEUER- und AID-Alarme, die über die Tastatur ausgelöst werden
• LEDs zur Anzeige des Zonenstatus
• Akustische Signalisierung von ausgewählten Ereignissen im System
• Zugangskontrollfunktionen
• Relais zur Steuerung eines elektrischen Türöffners, Riegels oder elektromagnetischen Schlosses
• Eingang für den Türstatus

Satel INT-S-W Zonen-Tastatur

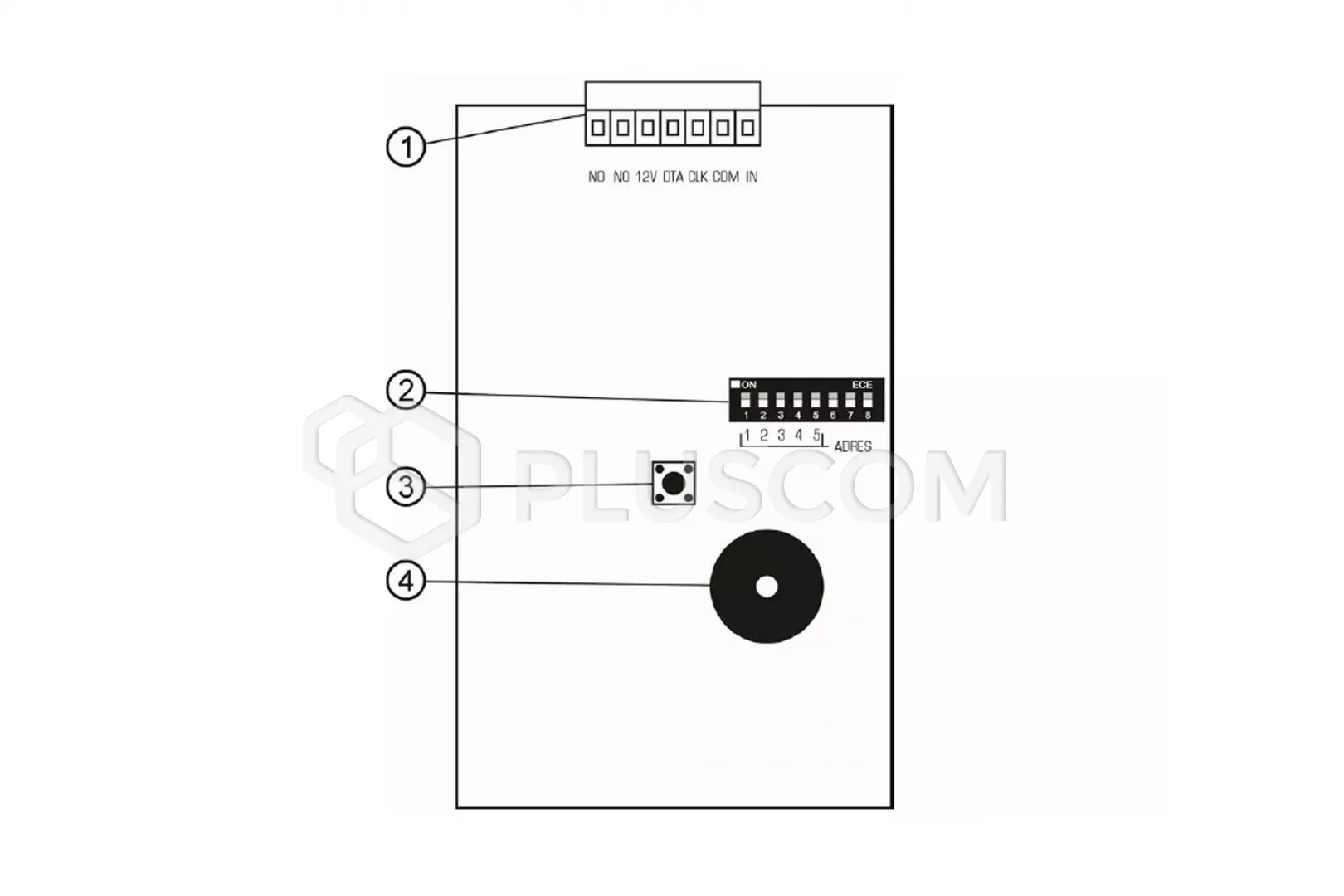

Beschreibung auf der Zeichnung:

1. Klemmen:
   • NO - Relaisklemme. Die NO-Klemmen werden zur Steuerung des elektromagnetischen Türschlosses verwendet.
   • IN - Steuereingang für den Türstatus (NC). Wenn er nicht verwendet wird, sollte er mit Masse kurzgeschlossen werden.
   • COM - Masse.
   • +12V - Stromeingang.
   • DTA, CLK - Expander-Bus.
2. eine Reihe von DIP-Schaltern des Typs DIP-Switch, die zur Bestimmung einer individuellen Tastaturadresse verwendet werden.
3. Sabotagekontakt. Die Feder sollte gegen die Wand gedrückt werden.
4. Buzzer.
