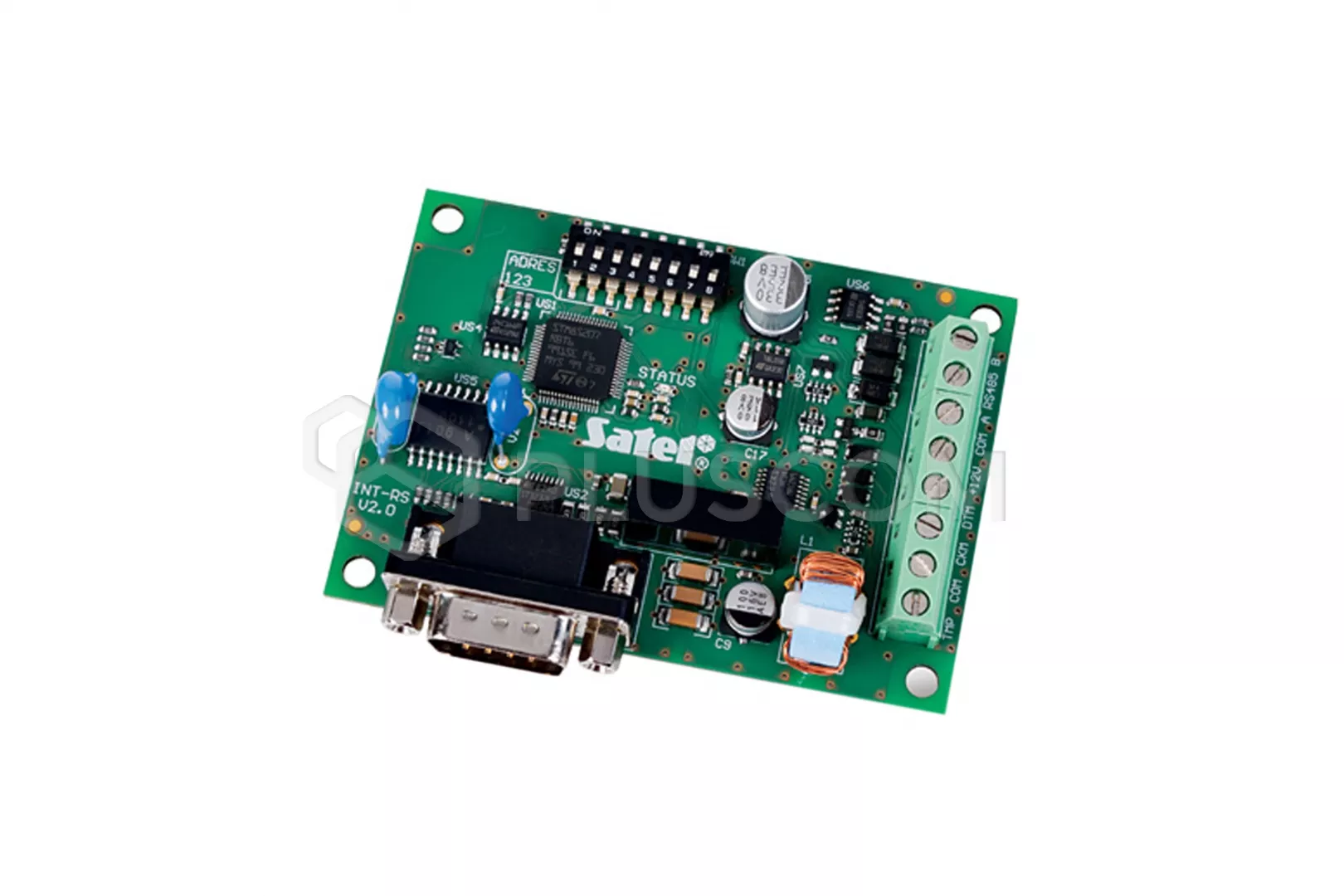

Satel INT-RS Plus RS-232-Schnittstelle zur Systemintegration

Satel INT-RS Plus RS-232-Schnittstelle zur Systemintegration

Die Schnittstelle INT-RS Plus ist für die Zusammenarbeit mit Alarmzentralen der Serien INTEGRA und INTEGRA Plus vorgesehen. Das Gerät wandelt die über den Tastaturbus übertragenen Daten in den seriellen RS-232-Bus-Standard um. Es kann für die folgenden Anwendungen verwendet werden:

• Anschluss eines Computers mit installierter GUARDX-Software
• Überwachung von Ereignissen über externe Spezialmodule anderer Hersteller,
• Bedienung der Zentrale mit Hilfe einer anderen Software als der von SATEL angebotenen Diese Anwendung ist für Unternehmen bestimmt, die sich mit der Integration von Objektsystemen befassen und ihre eigene Software schreiben müssen.

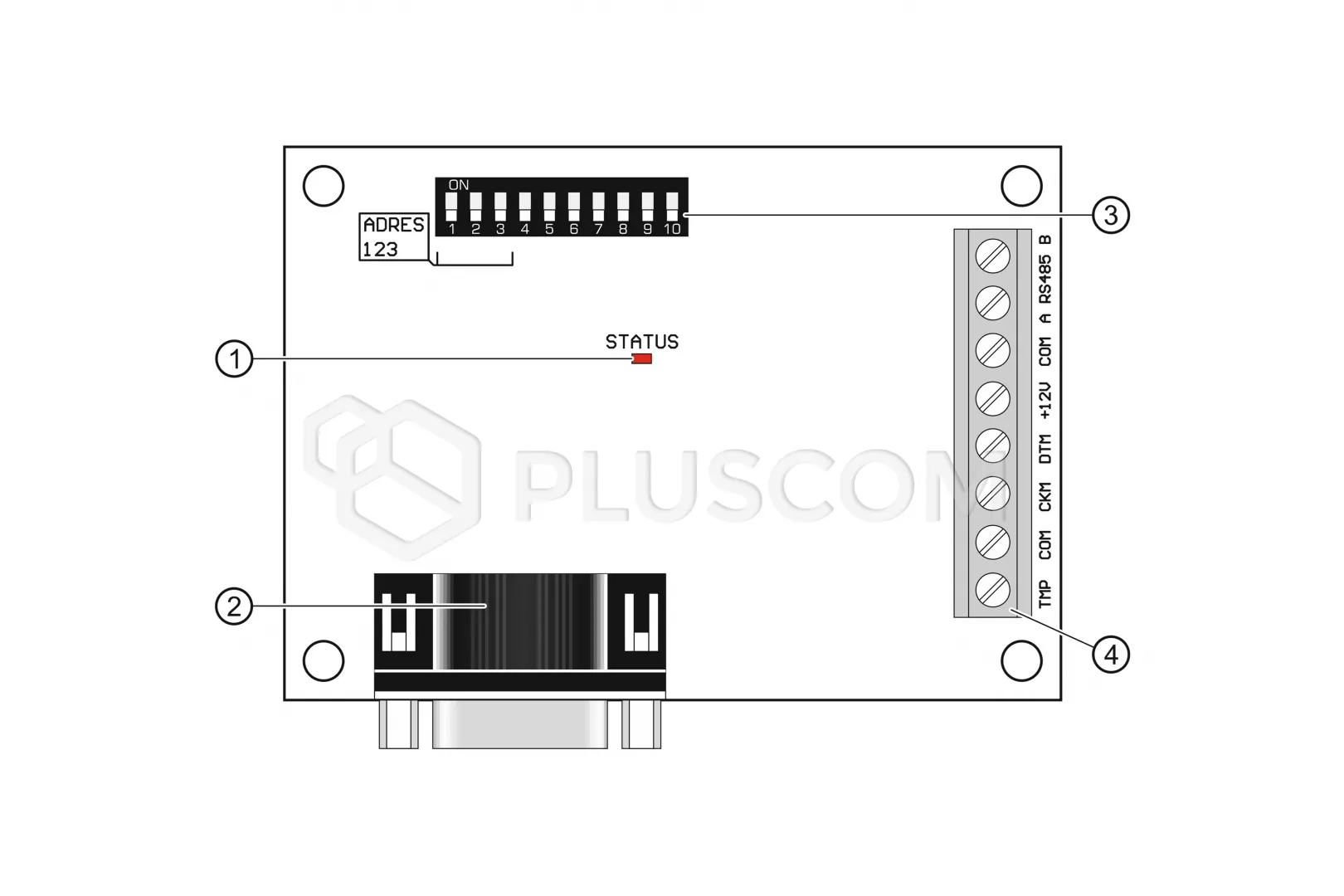

Erklärungen zu Abbildung 1:

1. STATUS-LED-Anzeige:
   • LED blinkt - Datenaustausch mit dem Bedienfeld;
   • LED leuchtet - keine Kommunikation mit dem Bedienteil.
2. DB-9-Buchse (RS-232-Anschluss). Ermöglicht den Anschluss der Schnittstelle an einen Computer oder andere externe Geräte. Es muss ein Kabel mit einer so genannten "Kabelabschirmung" verwendet werden. Es muss ein verschachteltes Kabel mit Buchsen auf beiden Seiten verwendet werden (Nullmodemkabel).
3. eine Reihe von DIP-Schaltern zur Einstellung einer individuellen Adresse und des Betriebsmodus der Schnittstelle (siehe: DIP-SWITCH MICROPS).
4. Endgeräte:

• TMP - Eingang für den Manipulationskreis der Schnittstelle (NC) - wenn nicht verwendet, sollte er mit Masse kurzgeschlossen werden.
• COM - Masse.
• CKM - Uhr.
• DTM - Daten.
• +12V - Leistungsaufnahme.
• A RS485 B - unbenutzte Klemmen.
