Satel INT-KLCDS-BL LCD-Tastatur

Satel INT-KLCDS-BL LCD-Bedienteil

INT-KLCDS-BL Tastenfeld ist für die Bedienung und Programmierung Alarmzentralen der Serie INTEGRA und CA-64-Zentralen.

Sie kann für die Programmierung des drahtlosen Systemcontrollers ACU-100 verwendet werden.

Merkmale

• Hintergrundbeleuchtung von Tastatur und Display
• LEDs zur Anzeige des Systemstatus
• Auslösung von Panik-, Feuer- und Rettungsalarmen über die Tastatur
• Akustische Signalisierung ausgewählter Ereignisse im System
• 2 Zonen
• Signalisierung des Verlusts der Kommunikation mit der Zentrale
• RS-232-Anschluss für die Software PROGRAMM GUARDX

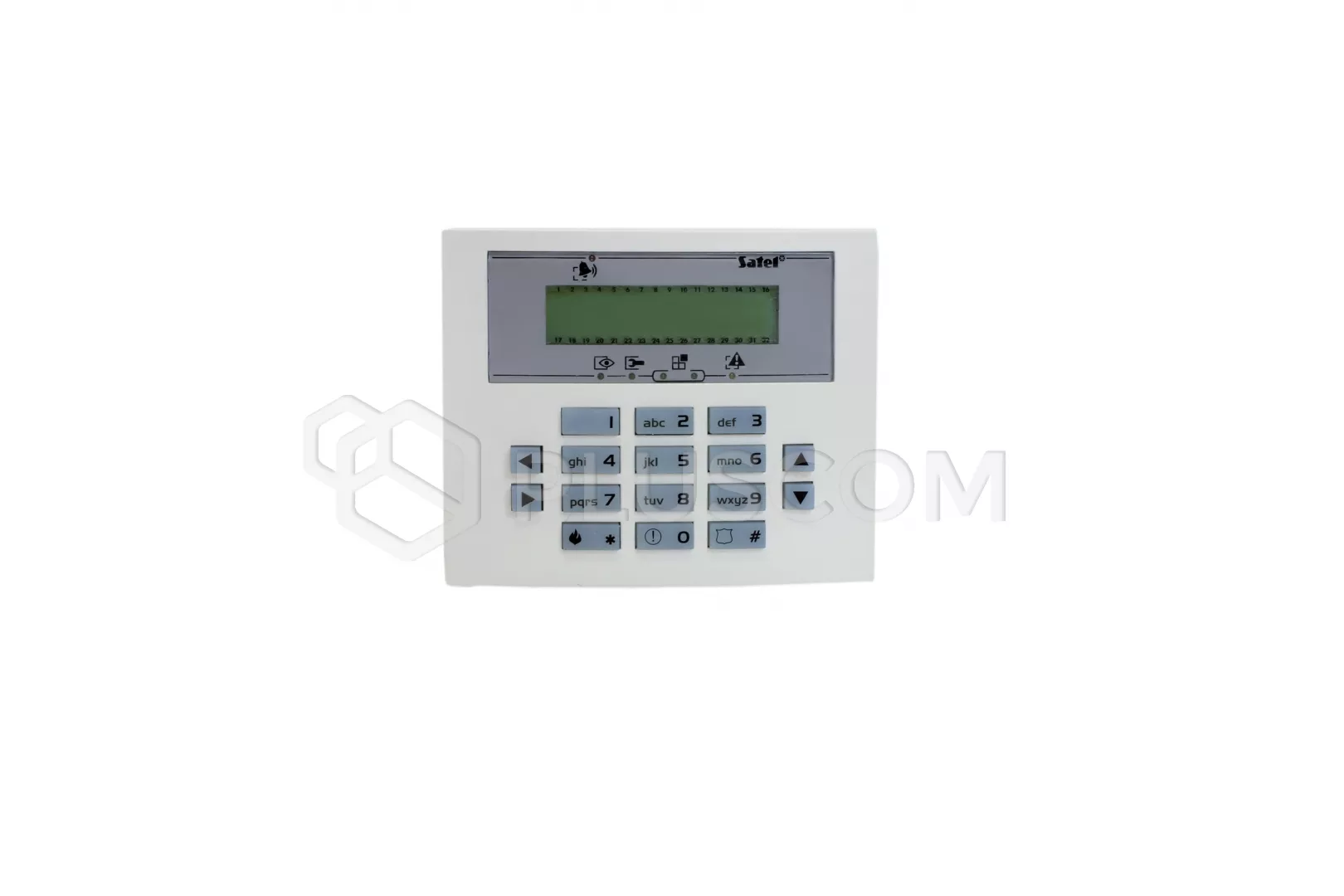

Jedes Tastenfeld verfügt über 16 Tasten für die Menüführung, die Dateneingabe und die Aktivierung der ausgewählten Funktionen. Sie ist außerdem mit einem Summer ausgestattet, der die Tastaturbedienung bestätigt und Ereignisse im Alarmsystem signalisiert.

Satel INT-KLCDS-BL LCD-Tastatur

6 LEDs zeigen den aktuellen Status des Systems an.

• ALARM (rote Farbe) - Das kontinuierliche Aufleuchten der LED zeigt einen Alarm an. Nach Ablauf der Alarmzeit zeigt das Blinken der LED an, dass der Alarm gespeichert wurde. Die LED erlischt, wenn der Alarm gelöscht wird.
• NOTFALL (gelb) - Das Blinken der Diode informiert über das Auftreten einer Störung im Alarmsystem. Die LED erlischt vorübergehend, wenn die über die Tastatur bedienten Bereiche scharf geschaltet sind.
• ARMED (grün) - Die LED blinkt, wenn einige Bereiche scharfgeschaltet sind, und leuchtet konstant, wenn alle über die Tastatur bedienten Bereiche scharfgeschaltet sind.
• BETRIEB(grün) - Die LED blinkt, wenn sich die Zentrale im Servicemodus befindet (die Funktion ist nur für den Benutzer mit dem Servicecode zugänglich).
• GRUPPE (zwei grüne LEDs) - werden bei Funktionen mit Grafikmodus verwendet und zeigen an, welcher Datensatz gerade angezeigt wird. Sie können die Anzahl der Eingänge, Ausgänge oder den entsprechenden Erweiterungsbus anzeigen.
