Satel INT-KLCDL-GR LCD-Tastatur

Satel INT-KLCDL-GR LCD-Bedienteil

INT-KLCDL-GR Tastenfeld ist für die Bedienung und Programmierung von Alarmzentralen der Serie INTEGRA und CA-64-Zentralen.

Sie können für die Programmierung des drahtlosen Systemcontrollers ACU-100 verwendet werden.{REL_839}

Merkmale

• Hintergrundbeleuchtung von Tastatur und Display
• LEDs zur Anzeige des Systemstatus
• Auslösung von Panik-, Feuer- und Rettungsalarmen über die Tastatur
• Akustische Signalisierung ausgewählter Ereignisse im System
• 2 Zonen
• Signalisierung des Verlusts der Kommunikation mit der Zentrale
• RS-232-Anschluss für die Software PROGRAMM GUARDX

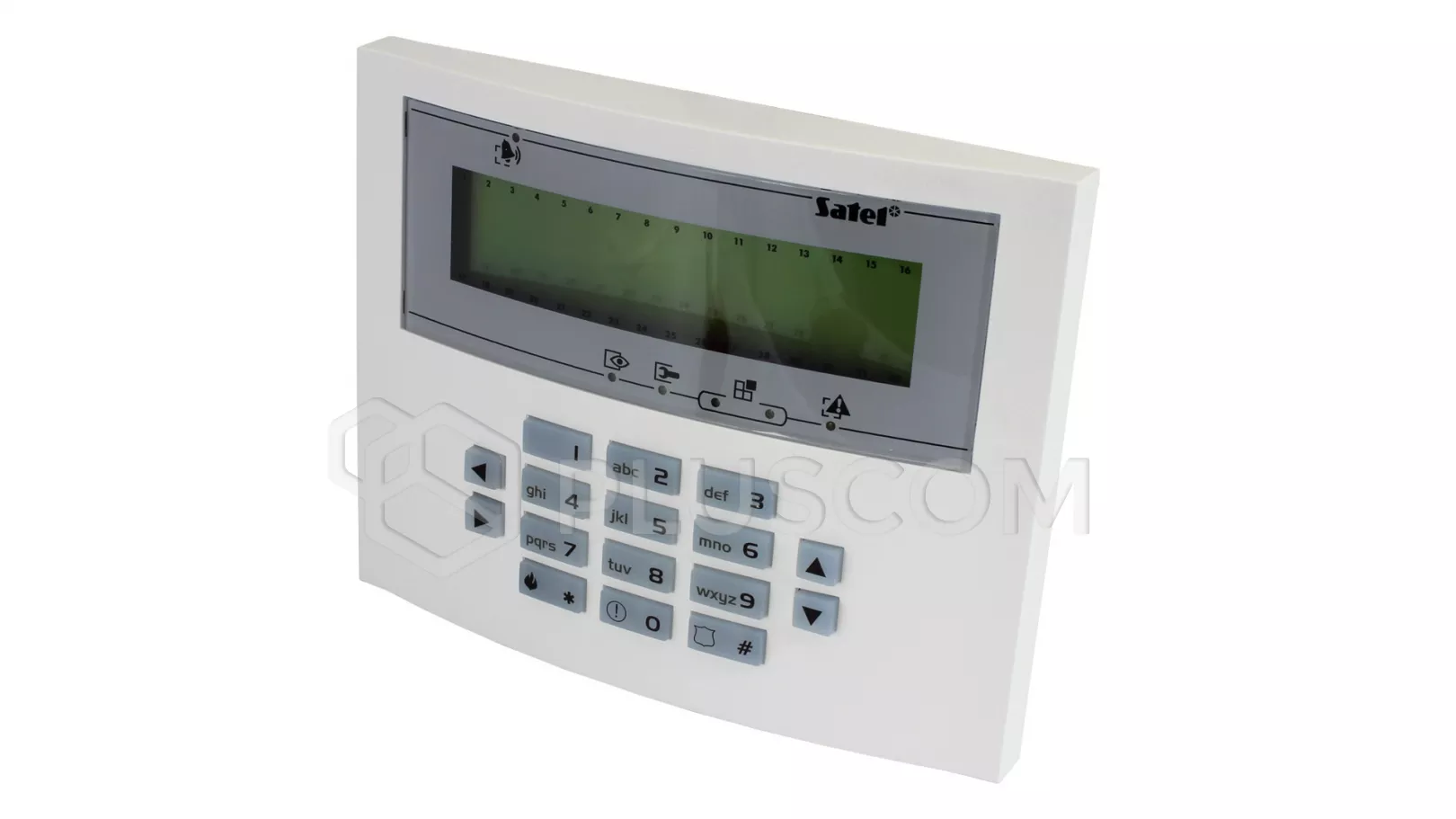

Manipulator hat 16 Tasten um durch die Menüs zu navigieren, Daten einzugeben und ausgewählte Funktionen zu aktivieren. Es ist außerdem ausgestattet mit einem Summer zur Bestätigung von Tastatureingaben und die Signalisierung von Ereignissen im Alarmsystem.

Satel INT-KLCDL-GR LCD-Tastatur

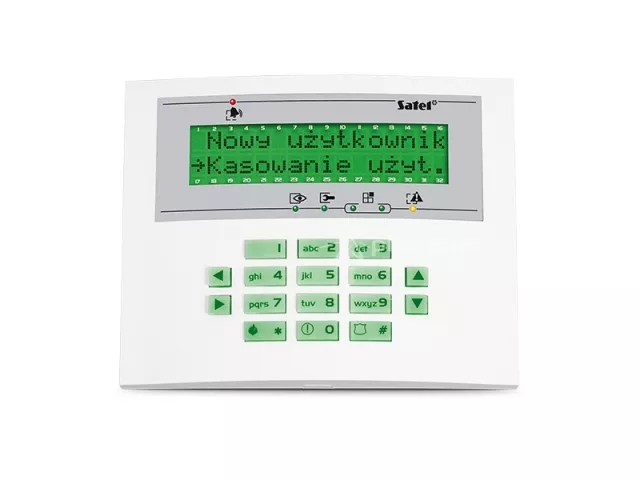

6 LEDs zeigen den aktuellen Status des Systems an.

• ALARM (rot) - Dauerhaftes Aufleuchten der LED zeigt einen Alarm an. Nach Beendigung des Alarms zeigt das Blinken der Diode den Alarmspeicher an. Die LED erlischt, nachdem der Alarm gelöscht wurde.
• NOTFALL (gelb) - Das Blinken der LED informiert über das Auftreten einer Störung im Alarmsystem. Die LED erlischt vorübergehend, wenn die vom Manipulator bedienten Trennwände scharf geschaltet sind.
• ARMED (grün) - Die LED blinkt, wenn einige Bereiche scharfgeschaltet sind, und leuchtet konstant, wenn alle vom Bedienteil bedienten Bereiche scharfgeschaltet sind.
• BETRIEB (grün) - Die LED blinkt, wenn sich die Zentrale im Servicemodus befindet (die Funktion ist nur für den Benutzer mit dem Servicecode zugänglich).
• GRUPPE (zwei grüne LEDs) - werden bei Funktionen mit Grafikmodus verwendet und zeigen an, welcher Datensatz gerade angezeigt wird. Sie können die Anzahl der Eingänge, Ausgänge oder den entsprechenden Erweiterungsbus anzeigen.
