Satel GRAPHITE Pet Digitaler PIR-Detektor, haustiersicher bis zu 15 kg

Digitaler Bewegungsmelder GRAPHITE PET ist für den Einsatz in Räumen bestimmt, in denen während der Bereitschaftszeit der Alarmanlage die Möglichkeit bestehtHaustiere. Er reagiert nicht auf die Bewegung von Tieren mit einem Gewicht von bis zu 15 kg.Der Melder zeichnet sich aus durch hohe Resistenz gegen Störungen und Fehlalarme.

Der Detektor verwendet ein doppeltes pyroelektrisches Element. Ein fortschrittlicher digitaler Temperaturkompensationsmechanismus ermöglicht den Betrieb in einen breiten Temperaturbereich.

Weitere Merkmale des Melders sind ein Alarmspeicher und die Möglichkeit, die LED aus der Ferne ein- und auszuschalten.

Satel GRAPHITE Pet Digitaler PIR-Detektor, haustiersicher bis zu 15 kg

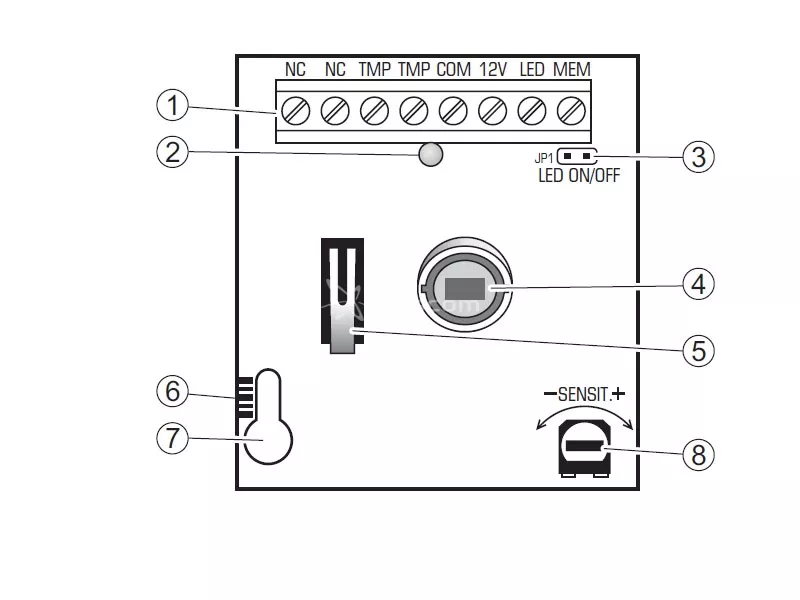

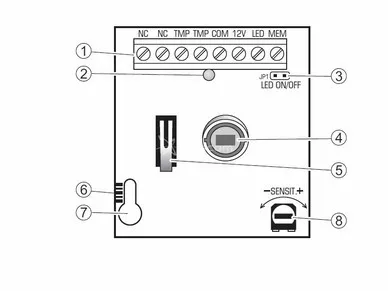

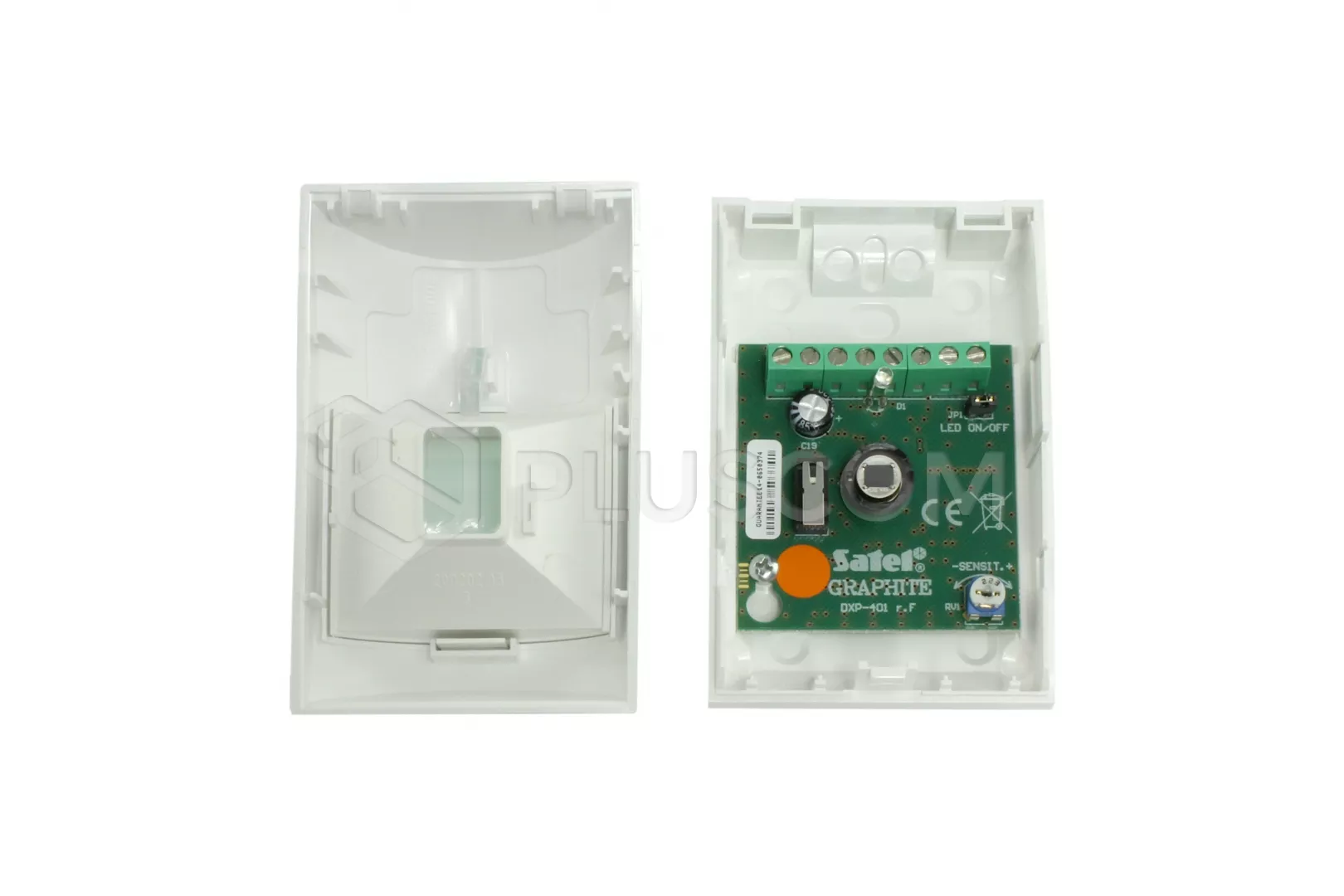

Erläuterung der Abbildung:

1. Klemmen:
   • NC - Relais (NC).
   • TMP - Sabotagekontakt.
   • COM - Boden.
   • 12V - Stromeingang.
   • LED - Eingang ermöglicht es, die LED aus der Ferne ein-/auszuschalten, wenn der Jumper von den LED ON/OFF Pins entfernt wird. Die LED zeigt Verstöße an, wenn der LED-Eingang überbrückt ist. Zur Steuerung des Eingangs kann ein OC-Ausgang des Bedienfelds verwendet werden. als BUSINESS MODE INDICATOR oder BISTABLE SWITCH.
   • MEM - Eingang zur Steuerung des Alarmspeichers. An den Eingang sollte ein als INDICATOR programmierter Schalttafelausgang vom Typ OC angeschlossen werden. Wenn der Eingang kurzgeschlossen wird und der Melder eine Bewegung registriert - und damit einen Alarm auslöst - signalisiert die LED dem Alarmspeicher durch Blinken. Die Anzeige des Alarmspeichers bleibt so lange bestehen, bis der Eingang wieder kurzgeschlossen wird; durch das Trennen des Eingangs von der Masse (Unscharfschalten) wird der Alarmspeicher nicht gelöscht.
2. LED. Leuchtet rot für ca. Dies ermöglicht dem Installateur, die Funktion des Melders zu überprüfen und den geschützten Bereich abzuschätzen. Das Blinken der LED zeigt den Alarmspeicher an.
3. LED ON/OFF Stifte. Das Einstecken der Steckbrücke aktiviert die Signalisierung durch die LED unabhängig vom Zustand des LED-Eingangs.
4. Pyroelement.
5. Sabotagekontakt.
6. Skala für die Positionierung des Pyroelements in Bezug auf die Linse.
7. Loch für die Befestigungsschraube.
8. Potentiometer zur Einstellung der Detektorempfindlichkeit.

Nach dem Einschalten befindet sich der Melder 30 Sekunden lang im Anlaufzustand, der durch kurzes Blinken der LED angezeigt wird. Erst nach Ablauf dieser Zeit geht der Melder in den Betriebszustand über.

Der Detektor überwacht die Versorgungsspannung und die Korrektheit des Signalpfades. Fällt die Spannung länger als 2 Sekunden unter 9 V (±5%) oder wird eine Störung im Signalpfad festgestellt, meldet der Melder die Störung durch Ansprechen des Alarmrelais und durch Dauerleuchten der LED. Die Störungsmeldung bleibt für die Dauer der Störung bestehen.

Satel GRAPHITE Pet Digitaler PIR-Detektor, haustiersicher bis zu 15 kg

Inbetriebnahme

1. Schalten Sie die Stromversorgung ein (die LED blinkt, um den Einschaltzustand anzuzeigen).

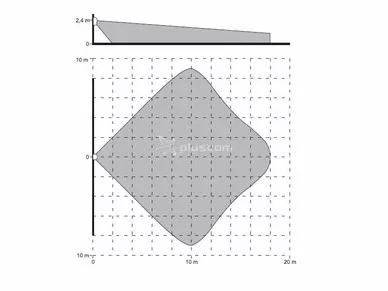

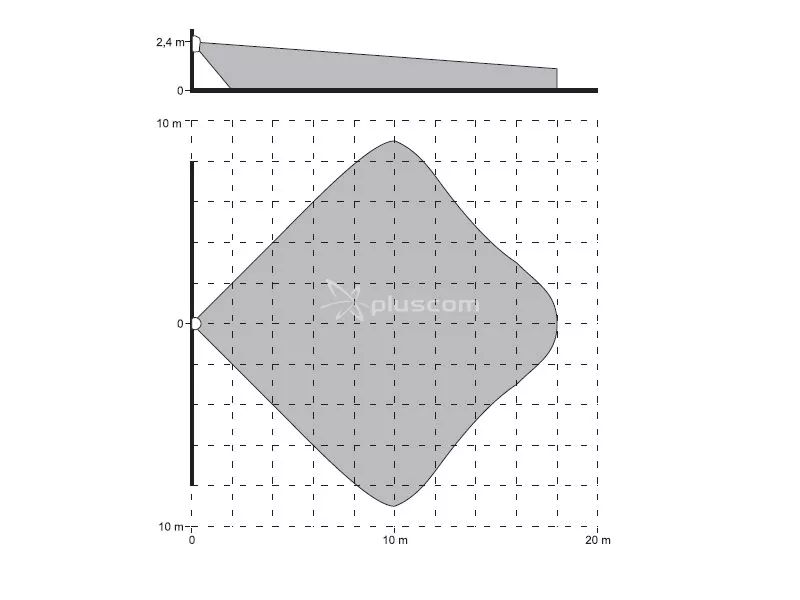

2. Wenn der Melder in den Betriebszustand übergeht (LED hört auf zu blinken), führen Sie einen Test der Reichweite des Melders durch, d.h. überprüfen Sie, ob eine Bewegung innerhalb des überwachten Bereichs das Alarmrelais auslöst und die LED aufleuchtet. Während des Tests müssen die Pins der LED ON/OFF geschlossen sein oder der LED-Eingang muss mit der Masse kurzgeschlossen sein.
3. Ändern Sie ggf. die Empfindlichkeit des Melders.
