Satel GRAPHITE Digitaler PIR-Detektor

GRAPHITE Digitaler Bewegungsmelder zeichnet sich durch hohe Empfindlichkeit bei gleichzeitig hoher Störungs- und Fehlalarmsicherheit aus. Die Konstruktion des Melders basiert auf einem fortschrittlichen Signalprozessor mit einem hochauflösenden Messwertgeber.

Der Detektor verwendet ein doppeltes pyroelektrisches Element.

Ein fortschrittlicher digitaler Temperaturkompensationsmechanismus ermöglicht den Betrieb über einen großen Temperaturbereich. Weitere Merkmale des Detektors sind Alarmspeicher und Möglichkeit, die LED aus der Ferne ein- und auszuschalten.

Satel GRAPHITE Digitaler PIR-Detektor

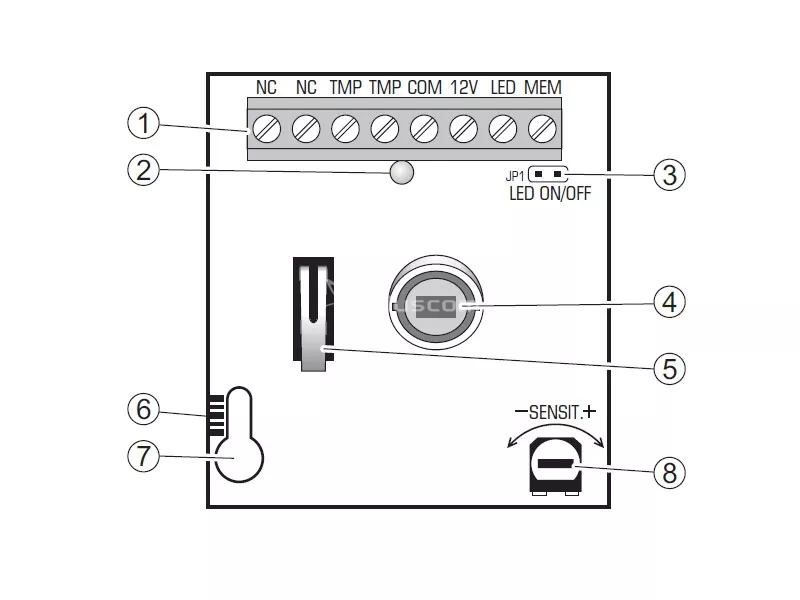

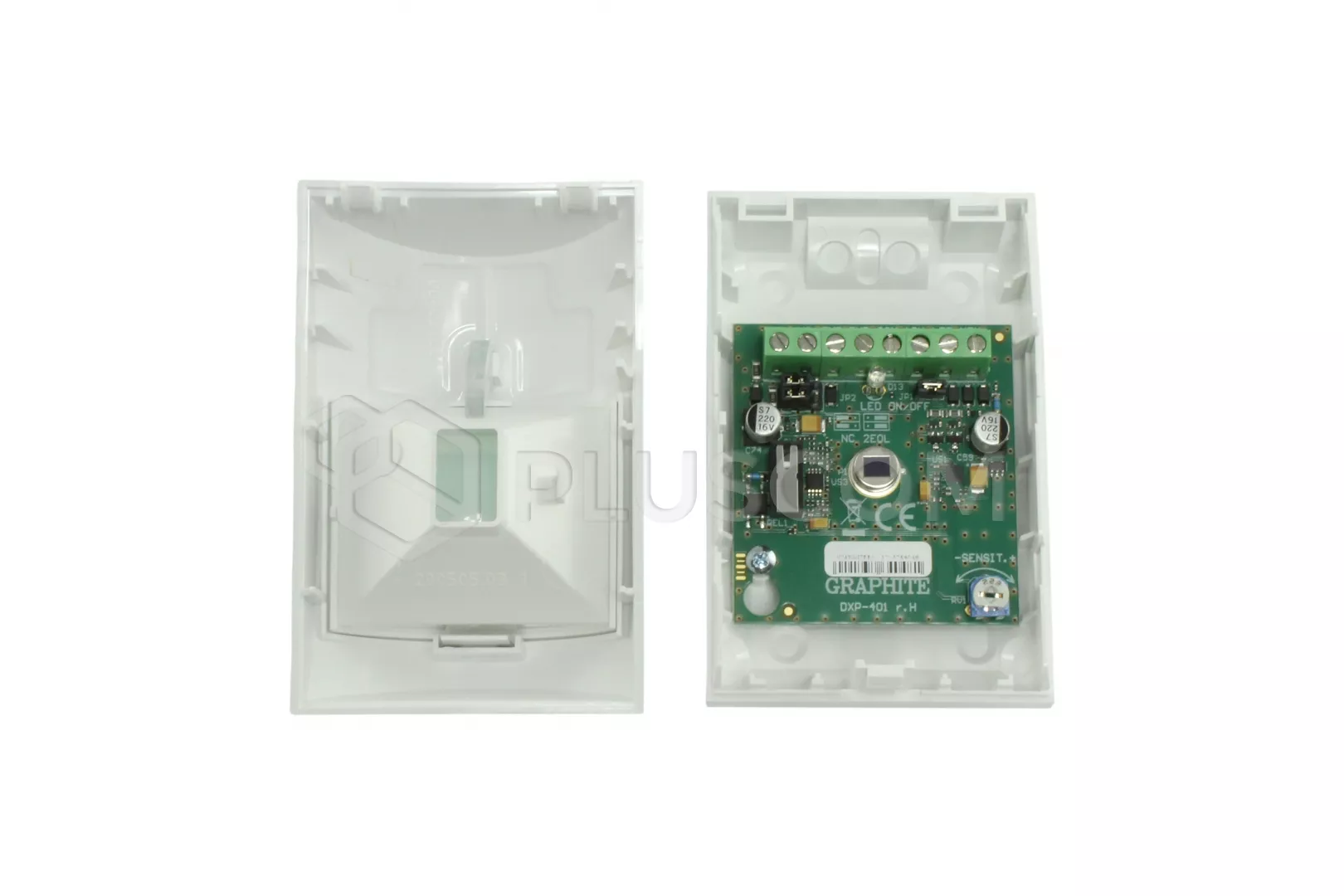

Erläuterung der Zeichnung:

1. Klemmen:
   • NC - Relais (NC).
   • TMP - Sabotagekontakt.
   • COM - Boden.
   • 12V - Stromeingang.
   • LED - Eingang ermöglicht es, die LED aus der Ferne ein-/auszuschalten, wenn der Jumper von den LED ON/OFF Pins entfernt wird. Die LED zeigt Verstöße an, wenn der LED-Eingang überbrückt ist. Zur Steuerung des Eingangs kann ein OC-Ausgang des Bedienfelds verwendet werden. als BUSINESS MODE INDICATOR oder BISTABLE SWITCH.
   • MEM - Eingang zur Steuerung des Alarmspeichers. An den Eingang sollte ein als INDICATOR programmierter Schalttafelausgang vom Typ OC angeschlossen werden. Wenn der Eingang kurzgeschlossen wird und der Melder eine Bewegung registriert - und damit einen Alarm auslöst - signalisiert die LED dem Alarmspeicher durch Blinken. Die Anzeige des Alarmspeichers bleibt so lange bestehen, bis die Zone wieder kurzgeschlossen wird; durch das Trennen der Zone von der Masse (Unscharfschalten) wird der Alarmspeicher nicht gelöscht.
2. LED. Leuchtet rot für ca. Dies ermöglicht dem Installateur, die Funktion des Melders zu überprüfen und den geschützten Bereich abzuschätzen. Das Blinken der LED zeigt den Alarmspeicher an.
3. LED ON/OFF Stifte. Durch Einstecken der Steckbrücke wird die Signalisierung über die LED unabhängig vom Zustand des LED-Eingangs aktiviert.
4. Pyroelement.
5. Sabotagekontakt.
6. Skala für die Positionierung des Pyroelements in Bezug auf die Linse.
7. Bohrung für die Befestigungsschraube.
8. Potentiometer zur Einstellung der Detektorempfindlichkeit.

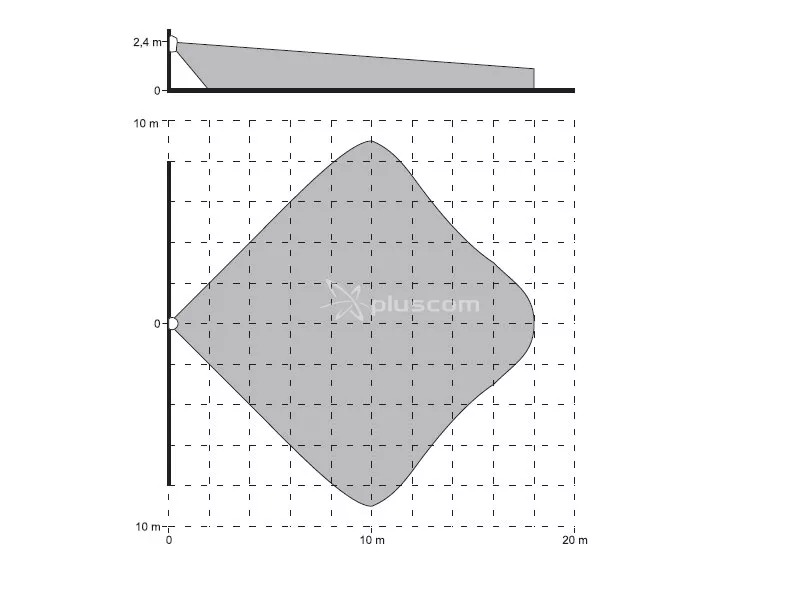

Nach dem Einschalten befindet sich der Melder 30 Sekunden lang im Anlaufzustand, der durch kurzes Blinken der LED angezeigt wird. Erst nach Ablauf dieser Zeit geht der Melder in den Betriebszustand über.

Der Detektor überwacht die Versorgungsspannung und die Korrektheit des Signalpfades. Fällt die Spannung länger als 2 Sekunden unter 9V (±5%) oder wird eine Störung im Signalpfad festgestellt, meldet der Melder die Störung durch Aktivierung des Alarmrelais und durch Dauerleuchten der LED. Die Störungsmeldung bleibt während der gesamten Störungsdauer bestehen.

Montage

1. Öffnen Sie das Gehäuse
2. Entfernen Sie die Elektronikplatine.
3. Bringen Sie geeignete Durchführungen für Schrauben und Kabel in der Gehäuserückwand an.
4. Führen Sie das Kabel durch das entstandene Loch.
5. Befestigen Sie die Gehäuserückwand an der mitgelieferten Halterung oder an der Wand.
6. Schließen Sie die Drähte an die entsprechenden Klemmen an.
7. Bestimmen Sie die Empfindlichkeit des Melders mit Hilfe des Potentiometers.
8. Schließen Sie das Detektorgehäuse.
