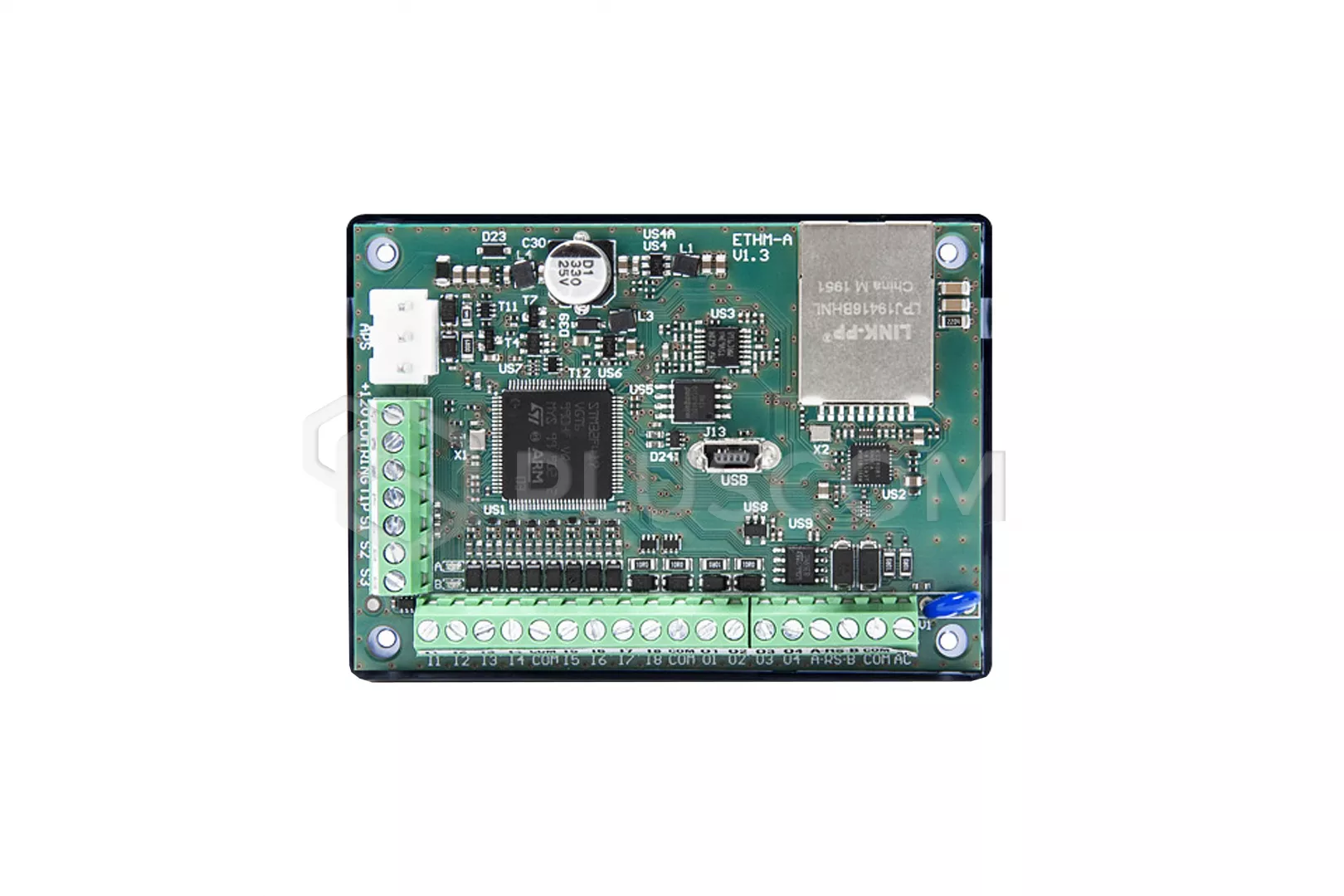

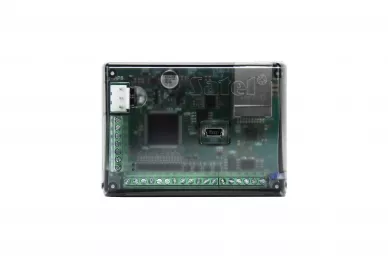

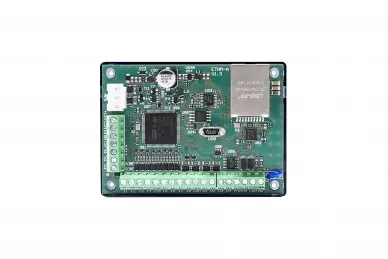

Satel ETHM-A Universelles Überwachungsmodul

Satel ETHM-A Universelles Überwachungsmodul

Das ETHM-A ist ein universelles Überwachungsmodul zur Übertragung von Informationen über Ethernet. Es arbeitet in einem lokalen Netzwerk, das durch eine Firewall geschützt ist, so dass es nicht notwendig ist, die übertragenen Daten über das Internet umzuleiten oder eine Datenbank zu erstellen.
Das Modul ermöglicht auch den Versand von Benachrichtigungen über PUSH-Nachrichten an mobile Geräte, auf denen die Anwendung GX CONTROL installiert ist, und über E-Mail.
Die Programmierung und Konfiguration erfolgt auf einem Computer mit installierter GX Soft. Die Verbindung des Moduls mit dem Programm erfolgt lokal (RS-232 (TTL)) oder aus der Ferne (Ethernet). Die Firmware des ETHM-A kann dank der Zusammenarbeit mit dem Programm UpServ aus der Ferne aktualisiert werden.

Das ETHM-A kann arbeiten:

• in einem Alarmsystem - In einem Alarmsystem, das an die Zentrale angeschlossen ist, überträgt das Modul Informationen über Ereignisse, die vom Alarmsystem aufgezeichnet wurden. ETHM-A kann mit jeder Überwachungsstation (mit dem SIA-IP-Protokoll) oder mit den von SATE hergestellten Stationen zusammenarbeiten
• über das Internet der Dinge - Die von den angeschlossenen Geräten empfangenen Daten können vom Modul zur weiteren Verwendung, Archivierung oder Visualisierung übertragen werden. Zur Kommunikation werden die offenen Kommunikationsprotokolle MQTT, JSON und JSON/HTTP verwendet.
• Autonom - Das ETHM-A kann die an die Ausgänge des Moduls angeschlossenen Elemente des Automatisierungssystems entweder autonom oder auf Befehl des Benutzers steuern. Das Modul kann auch so programmiert werden, dass es als Reaktion auf die von den angeschlossenen Sensoren empfangenen Daten eine bestimmte Aktion ausführt.

Merkmale:

• Umwandlung der Audioüberwachung (SIA/DTMF/Impuls)
• Benachrichtigung: PUSH/E-Mail
• 8 programmierbare Eingänge (NO/NC/analog)
• 1-Draht digitaler Sensorbus (bis zu 8 Sensoren)
• konfigurierbare Reaktion auf das Überschreiten programmierter Schwellenwerte:
• • auf Analogeingänge
  • von 1-Draht-Sensoren
• 4 Ausgänge vom Typ OC gesteuert:
• • aus der Ferne über die GX CONTROL Mobile App
  • lokal/ferngesteuert mit GX Soft
  • aus der Ferne über IoT
  • lokal über die 8 Eingänge des Moduls
• Unterstützung von offenen Kommunikationsprotokollen:
• • MQTT
  • JSON
  • JSON/HTTP

Wenn das Modul der EN50131 für Klasse 2 entsprechen soll, sollte es in einem zusätzlichen Gehäuse montiert werden, um die Anforderungen der Norm für Manipulationen zu erfüllen.

TECHNISCHE DATEN:

• Anzahl der Eingänge: 8
• Anzahl der Ausgänge (Typ OC): 4
• Versorgungsspannung: 12 V DC ±15%
• Stromverbrauch im Standby-Modus: 60 mA
• Maximale Stromaufnahme: 80 mA
• maximal zulässige AC-Eingangsspannung: 25 V AC
• Ausgänge (Typ OC): 50 mA / 12 V DC
• Umweltklasse nach EN50130-5: II
• Betriebstemperaturbereich: -10...+55°C
• Abmessungen des Gehäuses: 83 x 60 x 26 mm
• Gewicht: 76 g
