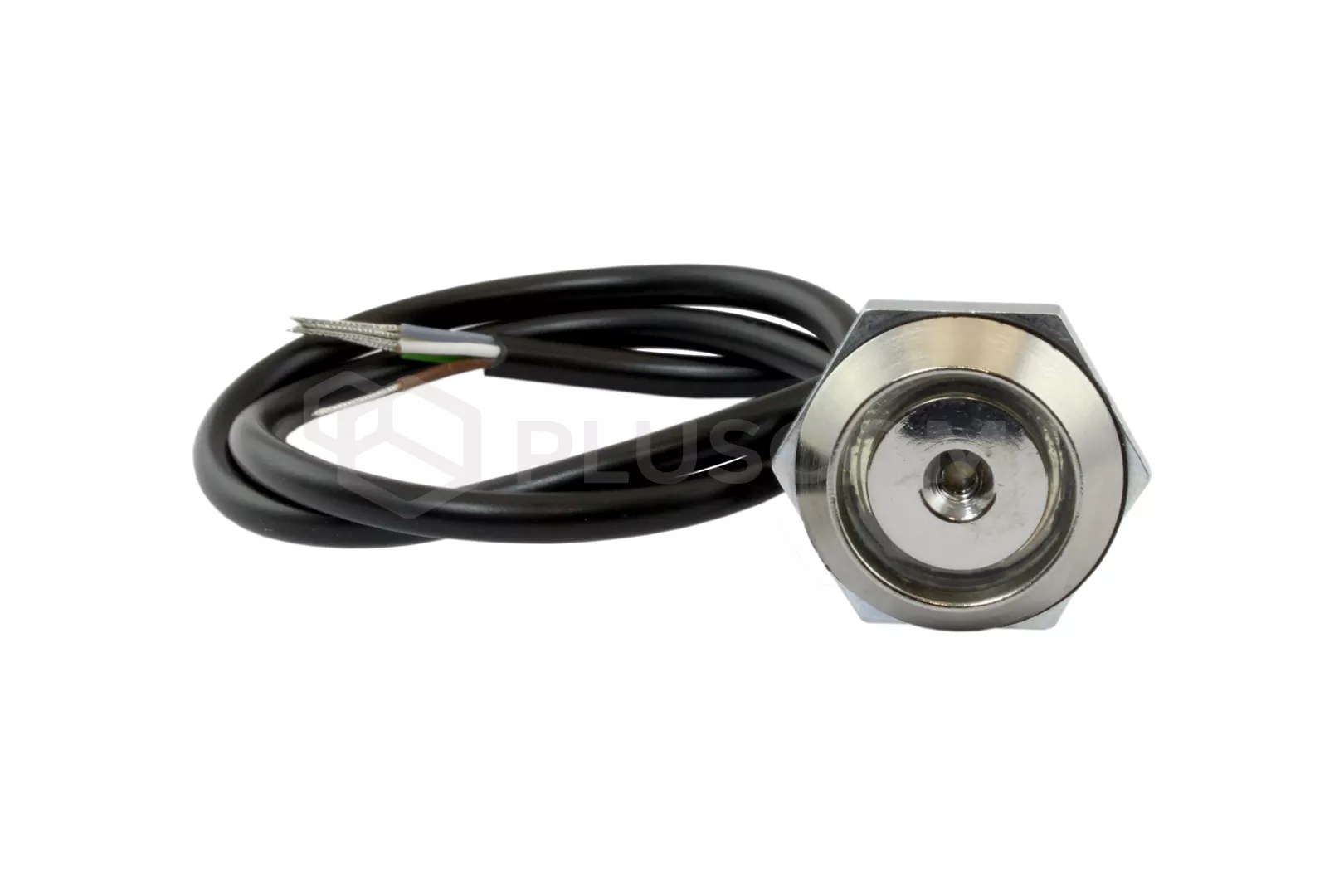

Satel CZ-DALLAS DALLAS Chip-Lesegerät
Das Gerät wird bei der Durchführung von Zugangskontrollfunktionen eingesetzt. Es ermöglicht das Lesen eines eindeutigen Codes von einer Pastille.
Es funktioniert mit Geräten:
- CA-64 DR Pastillenleser-Expander
- INT-R (vom Bedienfeld als CA-64 DR identifiziert) Universal-Lesegerät/Kartenerweiterungsgerät
- Zutrittskontrollmodule ACCO-KPWG-PS, ACCO-KPWG
Der Leser ist mit einer zweifarbigen rot/grünen LED ausgestattet, die zur Kommunikation zwischen der Zentrale oder dem ACCO-Zutrittskontrollmodul und dem Benutzer verwendet werden kann.
BEDIENUNG:
Um Zugang zu erhalten, muss die Raute eingeklipst und leicht in die Aussparung des Lesers gedrückt werden, so dass der Eingangsstromkreis geschlossen wird.
Sie kann entweder gegen den Leser gedrückt oder für ca. 3 Sekunden an den Leser gehalten werden. Die Art und Weise, wie die Raute gedrückt oder gehalten wird, hängt von den Einstellungen des ACCO-Expanders/Zutrittskontrollmoduls ab.
Je nach dem Gerät, an das der Leser angeschlossen ist, werden Daten (der gelesene Rautencode) übertragen:
- vom Expander an die Zentrale, die daraufhin entsprechend der programmierten Funktion und den Rechten des Benutzers, der den jeweiligen Chip benutzt, reagiert, z.B.: - vom Expander an die Zentrale. Freigabe des elektromagnetischen Schlosses, das die Tür blockiert
- direkt über das Lesegerät an das ACCO-Zugangskontrollmodul, das nach der Identifizierung des Benutzers mit Hilfe eines Chips die ihm zur Verfügung stehenden Funktionen ausführt.
Satel CZ-DALLAS DALLAS-Chip-Lesegerät
Satel CZ-DALLAS DALLAS-Chip-Lesegerät
INSTALLATION
Der CZ-DALLAS-Leser ist für die Installation an Wänden mit einer Dicke von bis zu 3 mm vorgesehen.
Er kann auch außerhalb des Gebäudes direkt in die Wand oder den Türrahmen eingebaut werden. Zur Montage des Lesers bohren Sie ein Loch mit einem Durchmesser von 20 mm in die Wand, setzen den Leser in das Loch und schrauben die Befestigungsmutter von innen auf. Bei dickeren Wänden kann der Leser auch mit einem geeigneten Montagekleber befestigt werden.

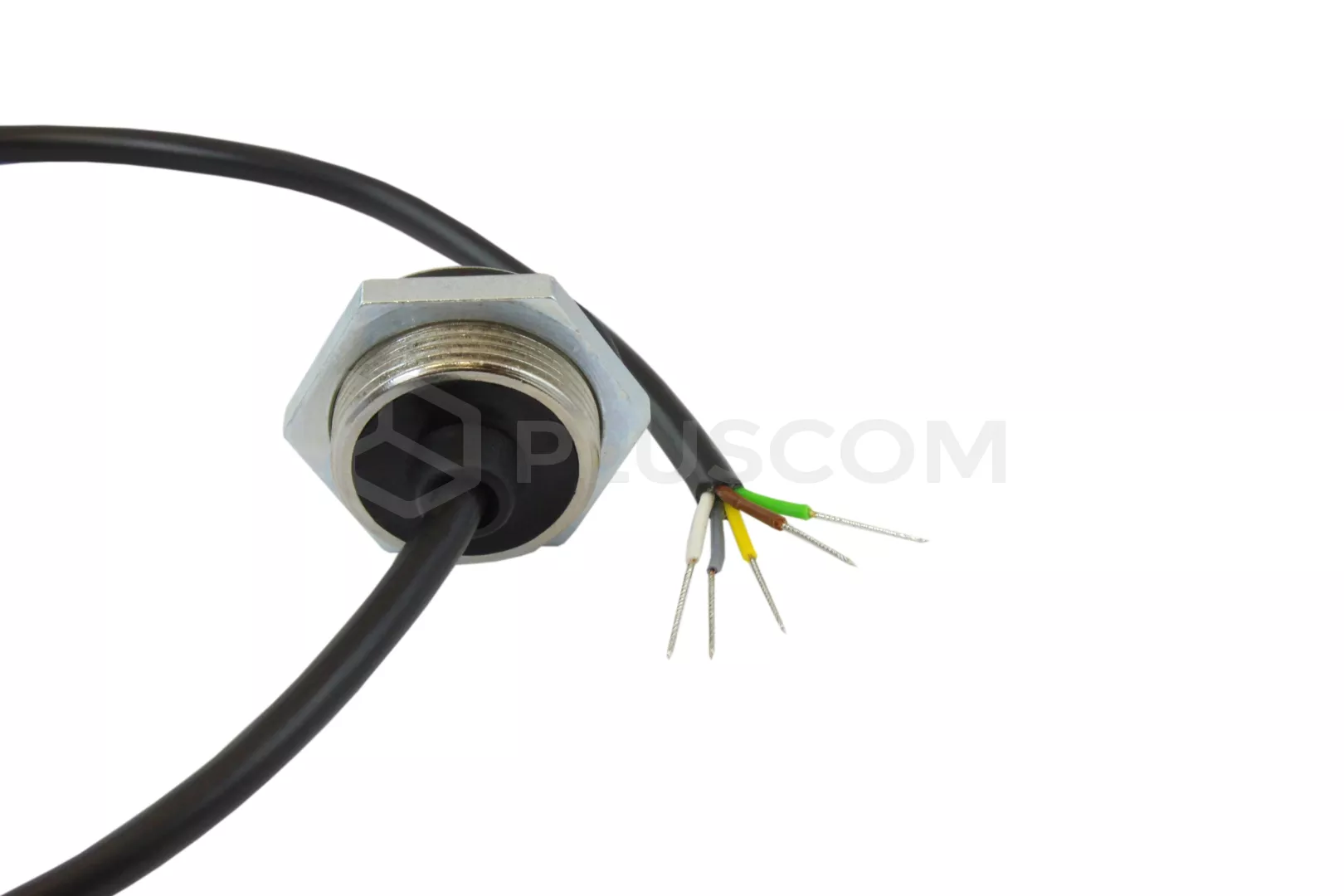

Kabel des Lesers CZ-DALLAS besteht aus fünf elektrischen Drähten und
ist 40 cm lang. Die Länge des Verbindungskabels zwischen dem Leser und dem ACCO-Zutrittskontrollmodul sollte 30 m nicht überschreiten. Sowohl der Expander als auch die ACCO-Zutrittskontrollmodule können mit zwei Köpfen dieses Typs gleichzeitig arbeiten. Der erste fungiert dann als Terminal A (Eingangsterminal), der zweite als Terminal B (Ausgangsterminal).
TECHNISCHE DATEN:
- Maximale Stromaufnahme: 25 mA
- Betriebstemperaturbereich: -25°C...+55°C
- maximale Luftfeuchtigkeit: 93±3%
- Durchmesser der Montageöffnung: 20mm
- Gewicht: 24g
