Der mikroprozessorgesteuerte, volldigitale AQUA PRO-Detektor zeichnet sich durch seine hohe Empfindlichkeit und Immunität gegen Störungen. Der fortschrittliche digitale Temperaturkompensationsmechanismus ermöglicht den Betrieb über einen großen Temperaturbereich.
Der Detektor verwendet vierfaches pyroelektrisches Element. Der Prozessor führt eine wert- und mengenmäßige Signalanalyse durch.
Der Detektor ist ausgestattet mit Voralarmfunktion. Der Voralarm wird durch ein kurzes Blinken der LED signalisiert, wenn in dem vom Melder geschützten Bereich Veränderungen registriert werden, die nicht den Alarmkriterien entsprechen. Die Empfindlichkeit des Voralarms hängt von der an den Stiften eingestellten Melderempfindlichkeit ab. Häufiges Auftreten von Voralarmen kann einen Alarm auslösen.
Nach dem Einschalten der Stromversorgung befindet sich der Melder für 30 Sekunden in einem Anlaufzustand, der durch eine schnell blinkende LED angezeigt wird. Erst nach Ablauf dieser Zeit geht der Melder in den Betriebszustand über.
Der Melder überwacht die Versorgungsspannung. Fällt die Spannung länger als 2 Sekunden unter 9 V (±5%), signalisiert er den Ausfall durch Aktivierung des Alarmrelais und durch Dauerleuchten der LED. Wird die Spannung wieder auf mindestens 9 V (±5%) erhöht, wird die Fehlermeldung deaktiviert.
Eingestellte Komponenten
- Detektor

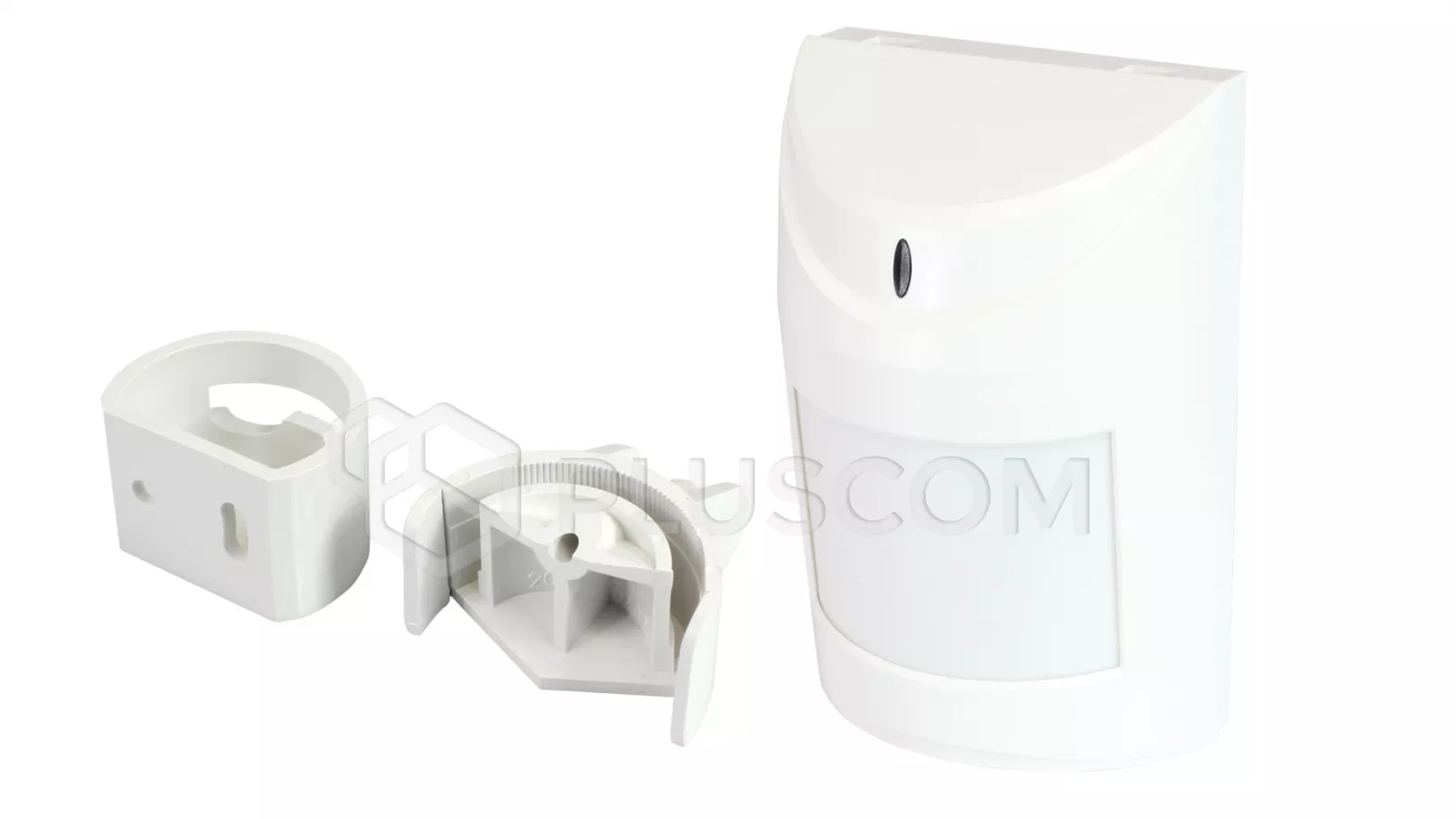

- Neigungswinkel
- Dehnungsbolzen
- Handbuch

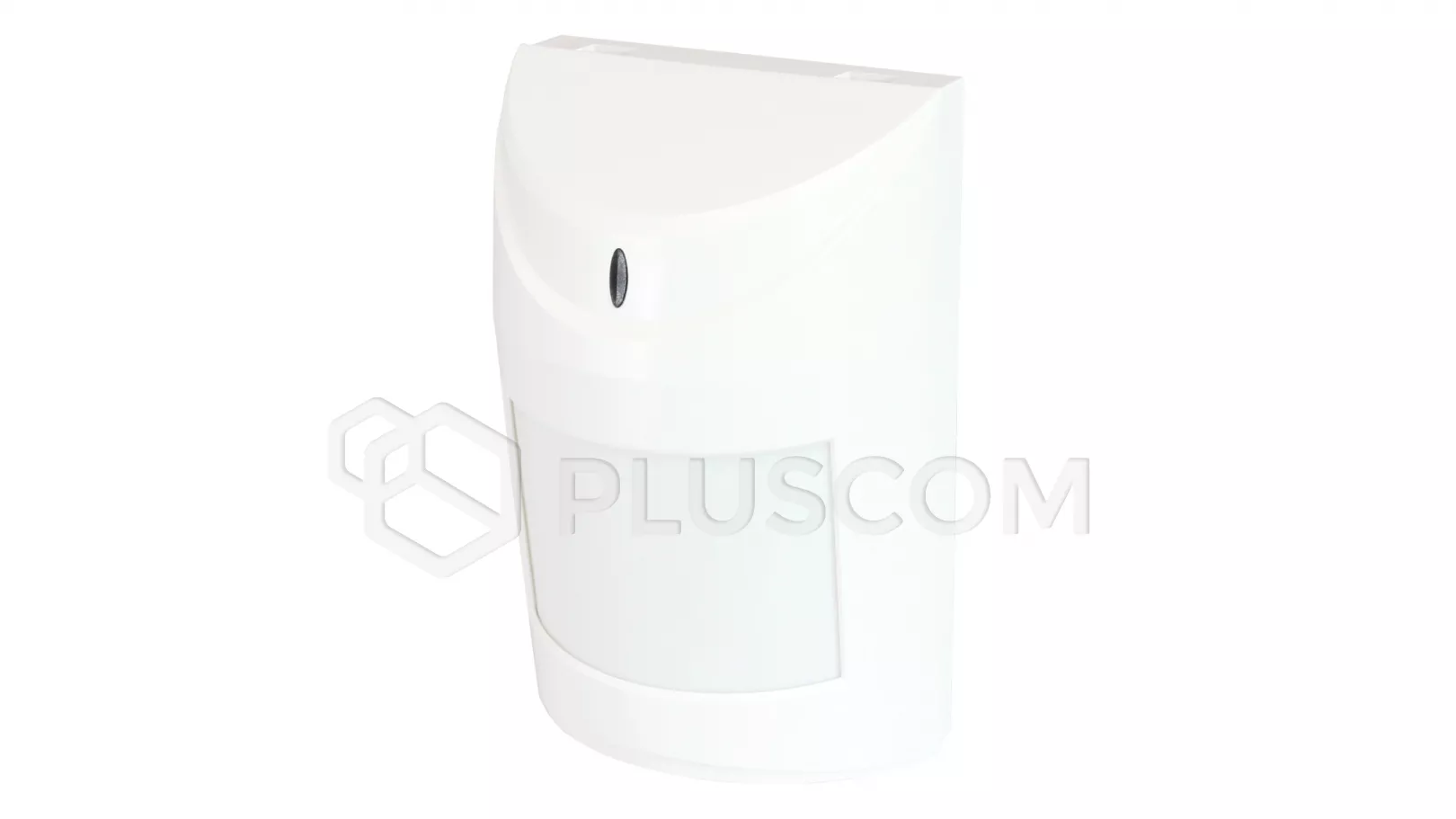

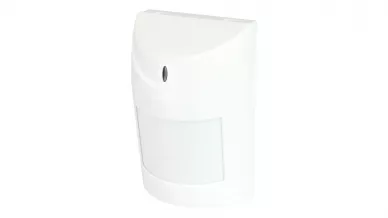

Satel AQUA Pro Digitaler PIR-Detektor

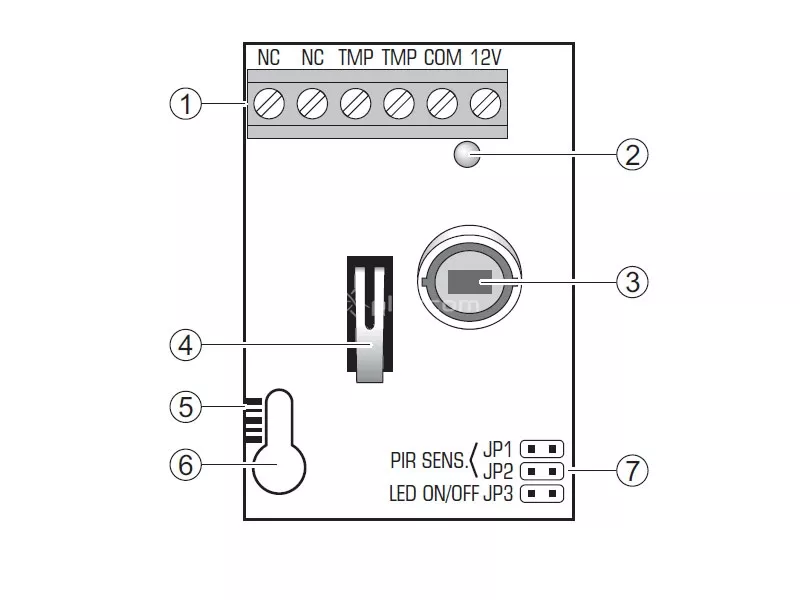

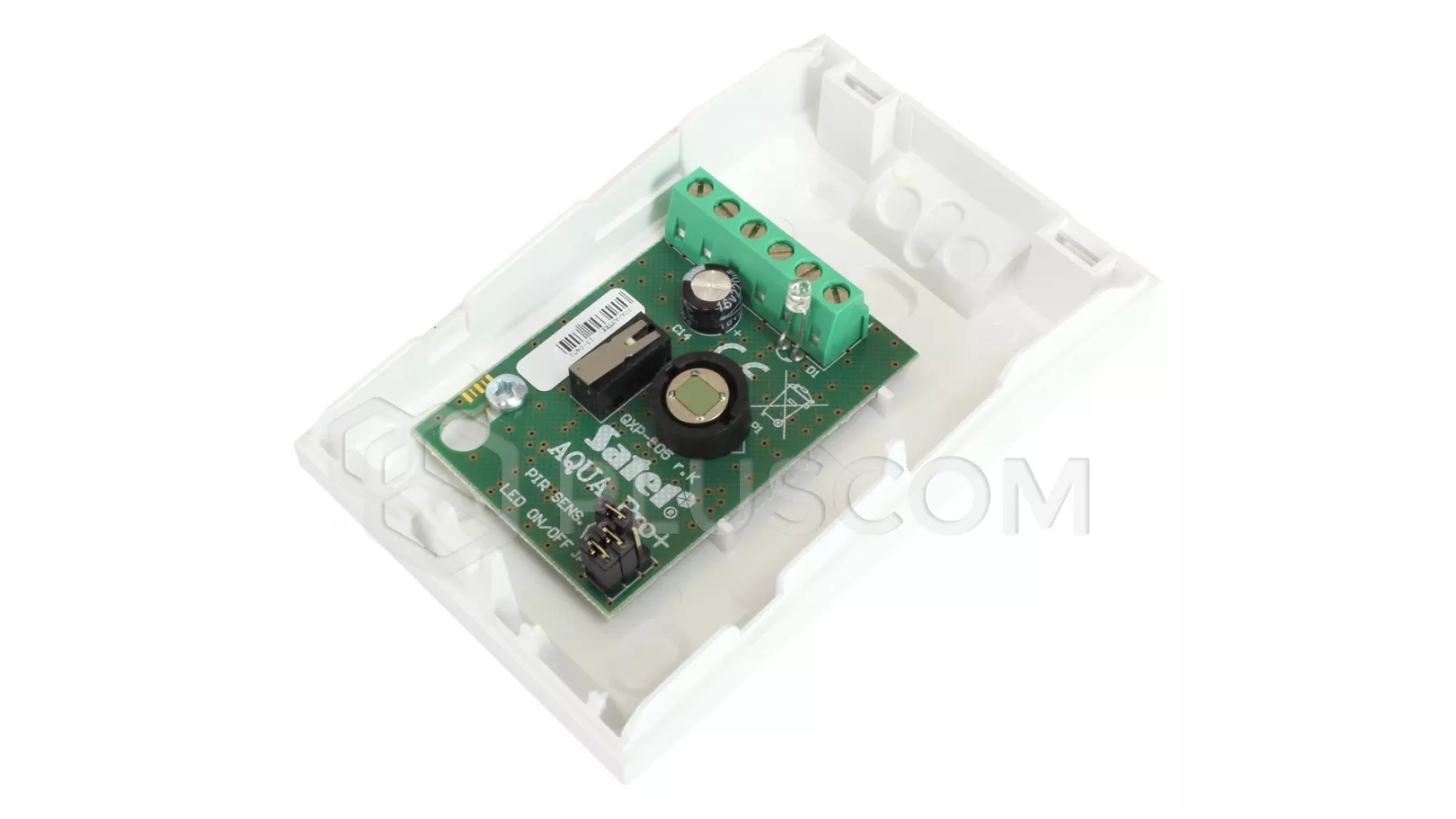

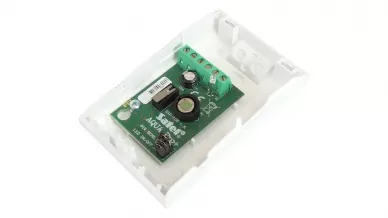

Erläuterung der Zeichnung:
- Klemmen:
- NC - Relais (NC)
- TMP - Sabotagekontakt
- COM - Masse
- 12V - Stromeingang
- rote LED-Anzeige:
- VorAlarm - kurzes Blinken (ca. 120 ms);
- alarm - leuchtet für 2 Sekunden;
- Status der Inbetriebnahme - blinkt schnell;
- niedrige Versorgungsspannung - leuchtet rot.
- Pyroelement.
- Sabotagekontakt.
- Skala für die Positionierung des Pyroelements relativ zur Linse.
- Loch für die Befestigungsschraube.
- Stifte für die Konfiguration des Detektors:
- PIR SENS. - Bestimmung der Empfindlichkeit des Detektors;
- LED EIN/AUS - Ein- und Ausschalten der Signalisierung durch die LED.
Linse
Der Melder ist mit einem Weitwinkelobjektiv (EWA) ausgestattet. Ein Objektiv mit anderen Eigenschaften (Reichweite, Anzahl der Strahlen, Sichtwinkel) kann erworben und montiert werden.

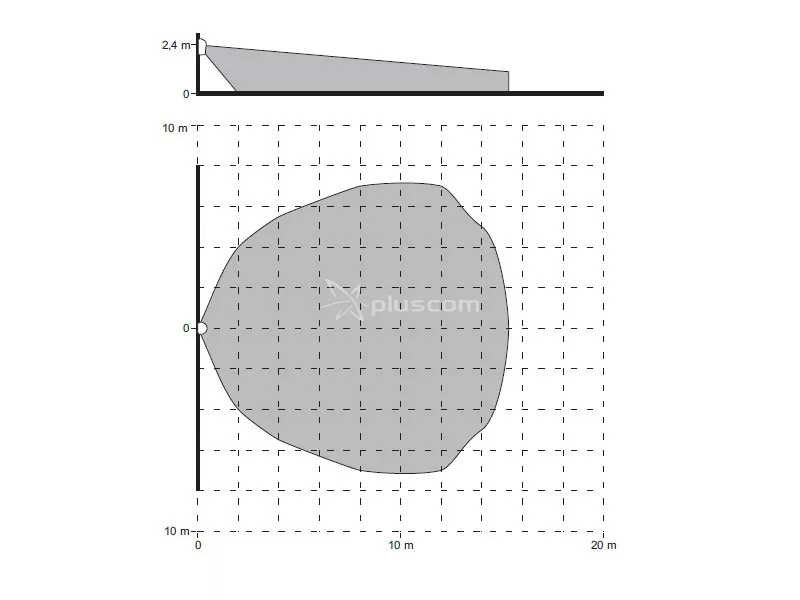

Erfassungsbereich
Satel AQUA Pro Digitaler PIR-Detektor
Der Erfassungsbereich des Melders sollte entsprechend der Größe des Raumes, in dem er installiert werden soll, gewählt werden. Die Größe des Raumes in der Hauptrichtung des Melders sollte nicht weniger als 1/3 der Nennreichweite des Melders betragen. Eine schlechte Auswahl der Linse kann zu einer Überempfindlichkeit führen und Fehlalarme auslösen.
Positionierungsmethode
Satel AQUA Pro Digitaler PIR-Detektor

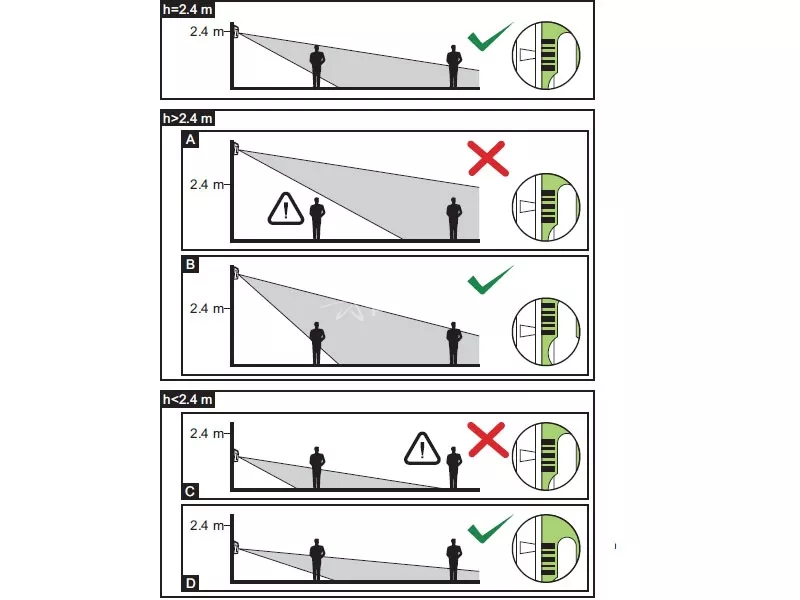

Die Auswirkungen der Montagehöhe auf den vom Melder erfassten Bereich und die Positionierung der Elektronikplatine zur Optimierung dieses Bereichs.
Je nach Montagehöhe sollte die Mittellinie des Maßstabs festgelegt werden:
- gegenüber der Anzeige am Gehäuse (Montagehöhe 2,4 m),
- oberhalb des Anzeigers (Montage höher als 2,4 m - Beispiel B)
- oder unterhalb des Anzeigers (Montage tiefer als 2,4 m - Beispiel D).
Montage
- Öffnen Sie das Gehäuse.
- Entfernen Sie die Elektronikplatine.
- Bringen Sie geeignete Durchführungen für Schrauben und Kabel in der Gehäuserückwand an.
- Führen Sie das Kabel durch das entstandene Loch.
- Schließen Sie die Kabel an die entsprechenden Klemmen an.
- Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
- Schließen Sie das Detektorgehäuse.
