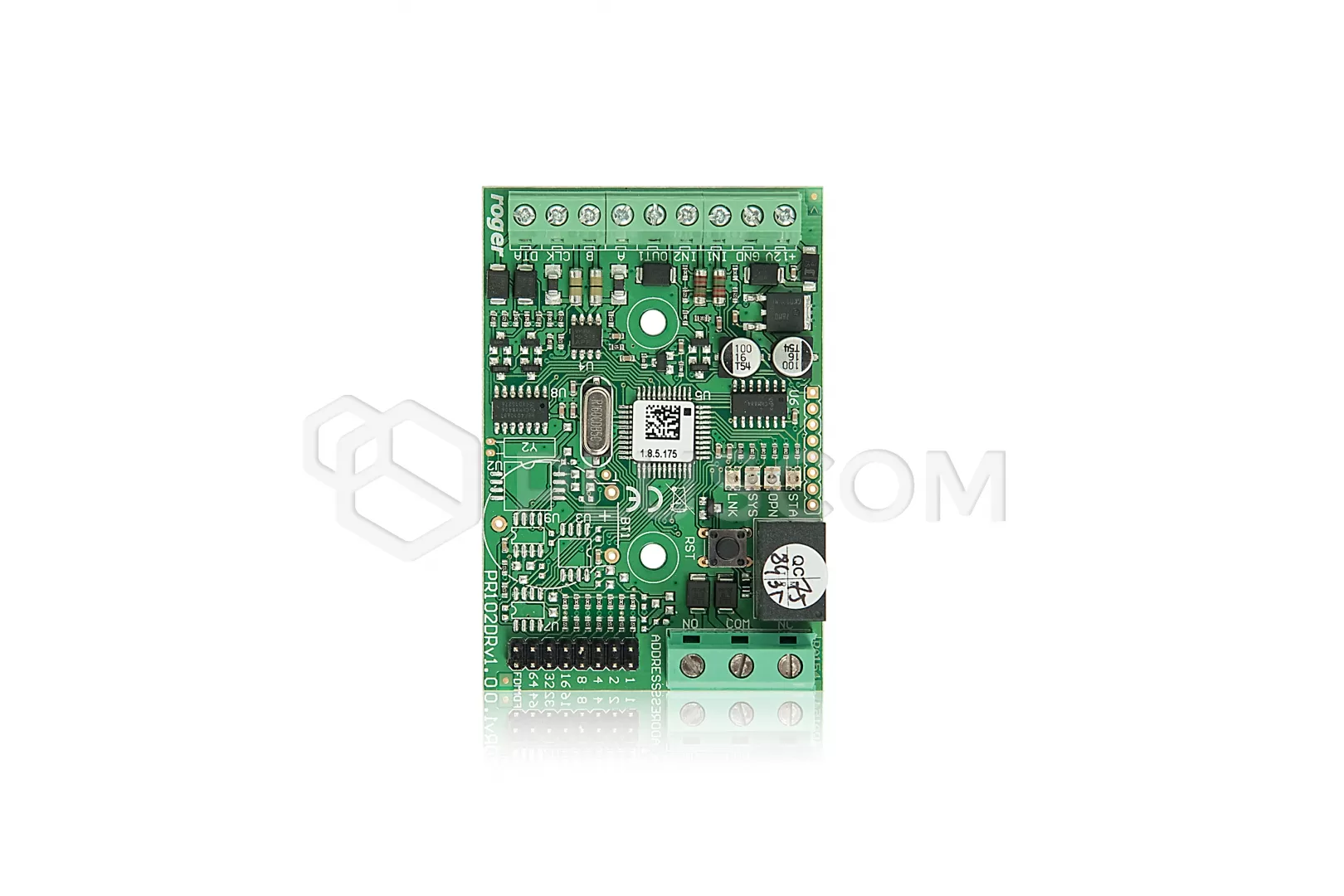

MCX102-BRD ist ein E/A-Expander für das RACS 5-System.
Er arbeitet mit zwei Lesern der PRT-Serie (RACS CLK/DTA Schnittstelle) oder einem Leser mit Wiegand 24..66 Bit Schnittstelle.
Die Wiegand-Schnittstelle kann für die Kommunikation mit Lesern und Terminals anderer Hersteller verwendet werden. Die Wiegand-Kommunikation wird über die Eingangsleitungen (IN1, IN2) des Expanders realisiert und ermöglicht den Betrieb von 1 Leser
Die angeschlossenen Geräte können wie direkt an den RS485-Bus des Controllers angeschlossene Leser der Serie MCT verwendet werden.

Die Kommunikation zwischen dem Expander und dem MC16-Zutrittskontroller erfolgt über den RS485-Bus, an den insgesamt bis zu 16 Geräte des Systems RACS 5 angeschlossen werden können, jedes mit einer individuellen Adresse im Bereich 100-115.
Der MCX102-BRD benötigt eine 12VDC-Spannungsversorgung.

MERKMALE

• 2 NO/NC-Eingänge
• 1 NO/NC-Relaisausgang 1,5 A/30 V
• 1 Transistorausgang 150 mA/15 VDC
• Anschlussmöglichkeit für zwei Leser der PRT-Serie (RACS CLK/DTA-Schnittstelle)
• Anschlussmöglichkeit für einen Wiegand 24..66 Bit Leser
• RS485-Schnittstelle
• Wiegand-Schnittstelle
• RACS CLK/DTA-Schnittstelle
• Konfiguration und Software-Update über RS485
• drei LED-Anzeigen
• Montage auf DIN-Schiene möglich
• Schraubklemmen

TECHNISCHE DATEN

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• durchschnittliche Stromaufnahme 40mA
• Entfernungen:
• • bis zu 1200 m RS485-Buslänge zwischen Controller und Expander
  • bis zu 150 m zwischen Expander und PRT- oder Wiegand-Terminals
• Umweltklasse: I
• Schutzart: IP20
• Arbeitstemperatur: +5°C ~ +40°C
• Abmessungen: 80x54x20mm
• Gewicht: 50g
