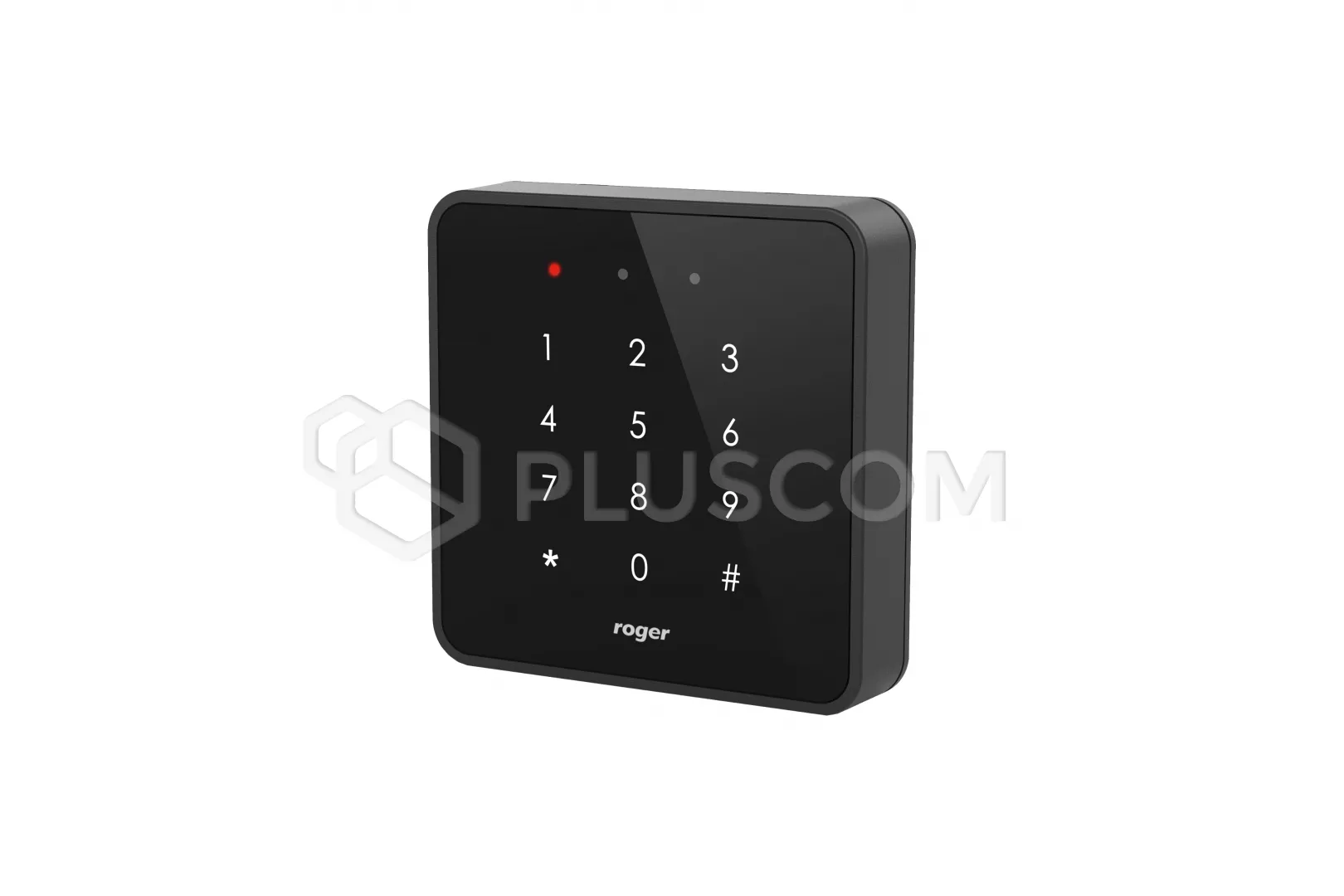

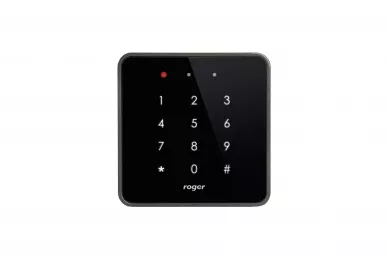

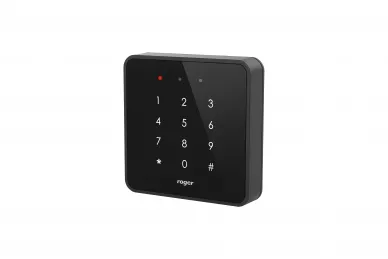

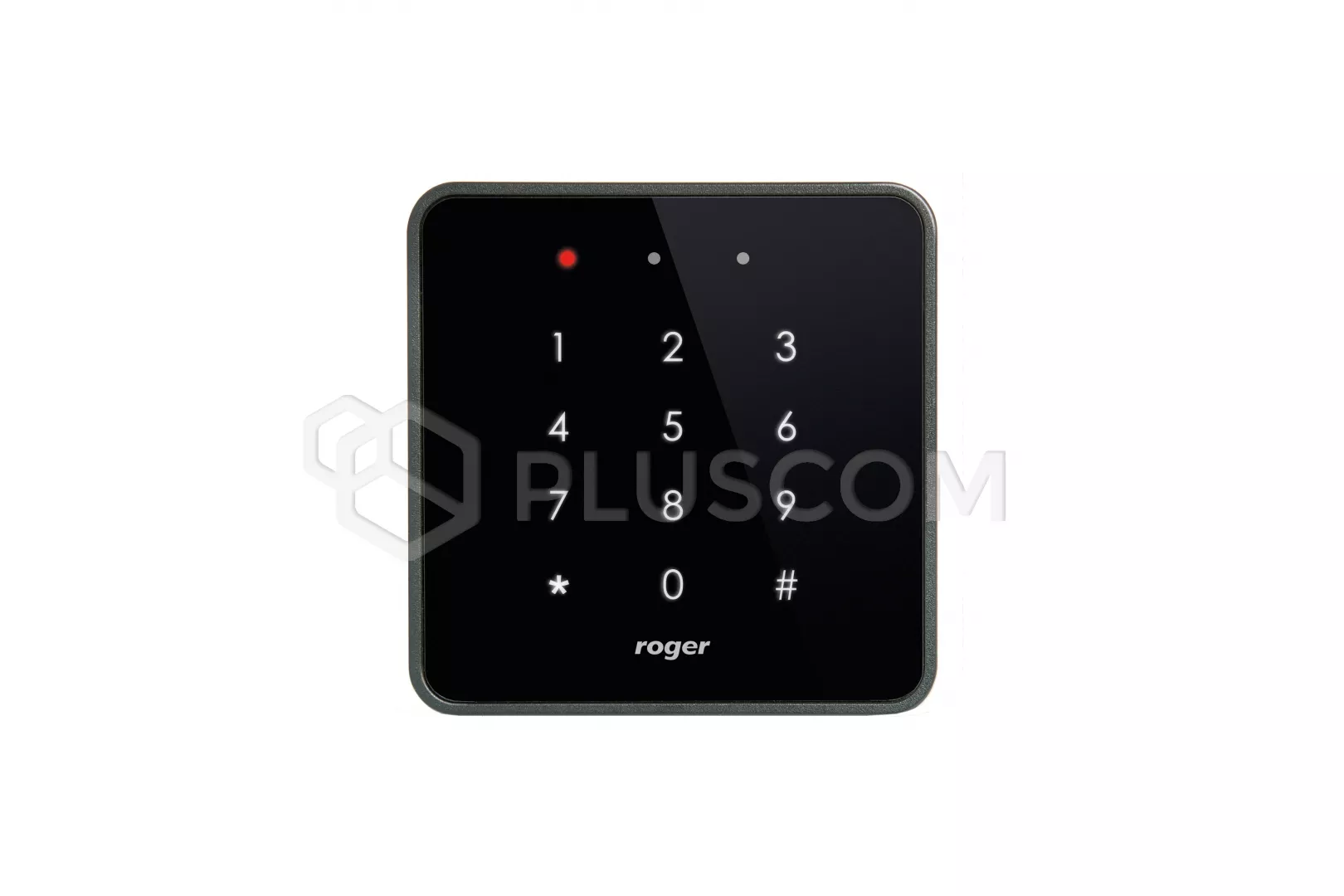

Roger PRT82MF Interner Näherungsleser

Roger PRT82MF Indoor Proximity Leser für ISO 14443A und MIFARE Standard Karten, Touch Keypad

PRT82MF ist ein interner Proximity-Kartenleser nach ISO 14443A- und MIFARE-Standard, der für die Verwendung mit Zugangskontrollsystemen entwickelt wurde, die das RACS CLK/DTA-Protokoll (Roger) oder Wiegand 24..66 Bit unterstützen. Er arbeitet als Terminal in RACS-4-Systemen und fungiert als Slave-Gerät für den Zutrittskontroller.
Das Gerät kann nicht unabhängig arbeiten. Der Betrieb beschränkt sich auf das Lesen der Kartennummer oder des PIN-Codes und die Übermittlung dieser Daten an den Zutrittskontroller.

Die detaillierte Programmierung des Geräts kann vom Computer aus erfolgen (RogerVDM-Programm). Der Betriebsmodus kann auch manuell über die Tastatur des Lesers oder die Proximity-Karte geändert werden. Die Konfiguration der Einstellungen des Lesers auf der RogerVDM-Software-Ebene erfordert die Verwendung der RUD-1-Schnittstelle.

EIGENSCHAFTEN:

• ISO14443A Proximity-Karten:
• • MIFARE ULTRALEICHT
  • MIFARE Classic 1k und 4k
• CSN- und PCN-Lesen für MIFARE-Karten
• RACS CLK/DTA-Ausgabeformat
• Wiegand-Ausgabeformat 26..66 Bit
• 12-Zeichen-Sensor-Tastatur
• 3 LED-Anzeigen
• Steuerung der LED-Anzeigen über die Eingangsleitungen (Wiegand-Modus)
• Melde-Lautsprecher mit Lautstärkeregelung
• Steuerung des Lautsprechers von einer Eingangsleitung aus (Wiegand-Modus)
• Steuerung der Hintergrundbeleuchtung des Tastenfeldes
• Erkennung des Öffnens des Gehäuses und des Abnehmens von der Wand
• Konfiguration über einen PC (RogerVDM-Programm)

LESER-KONFIGURATION
Der Leser kann in verschiedenen Modi arbeiten, die bestimmen, wie er mit dem Controller zusammenarbeitet. Die Auswahl des Arbeitsmodus und des damit verbundenen Datenübertragungsformats an das Steuergerät kann mit der RogerVDM-Software (Windows) oder manuell während der Arbeitsmodus-Programmierung erfolgen.


TECHNISCHE PARAMETER

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• Näherungskarten:
• • MIFARE ULTRALEICHT
  • MIFARE Classic 1k und 4k
• Lesereichweite: bis zu 7cm
• durchschnittliche Stromaufnahme: 60mA
• Umweltklasse: II
• Arbeitstemperatur: -10°C ~ +50°C
• Schutzart: IP41
• Abmessungen: 85x85x22mm
• Gewicht: ca. 100g
