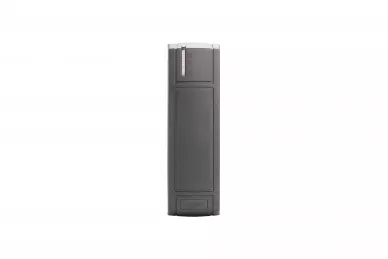

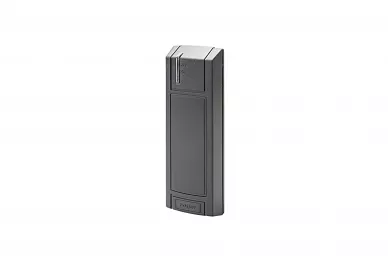

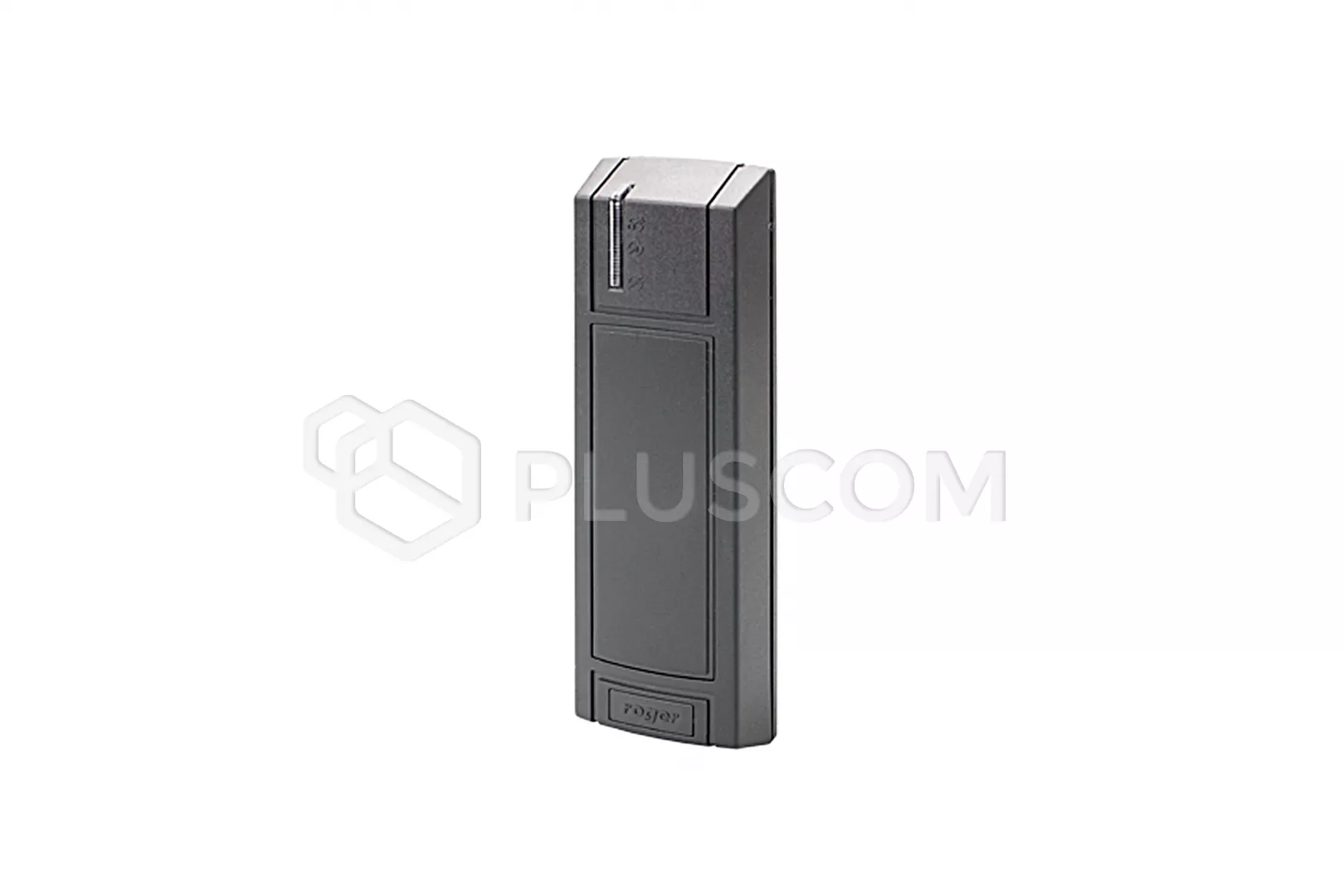

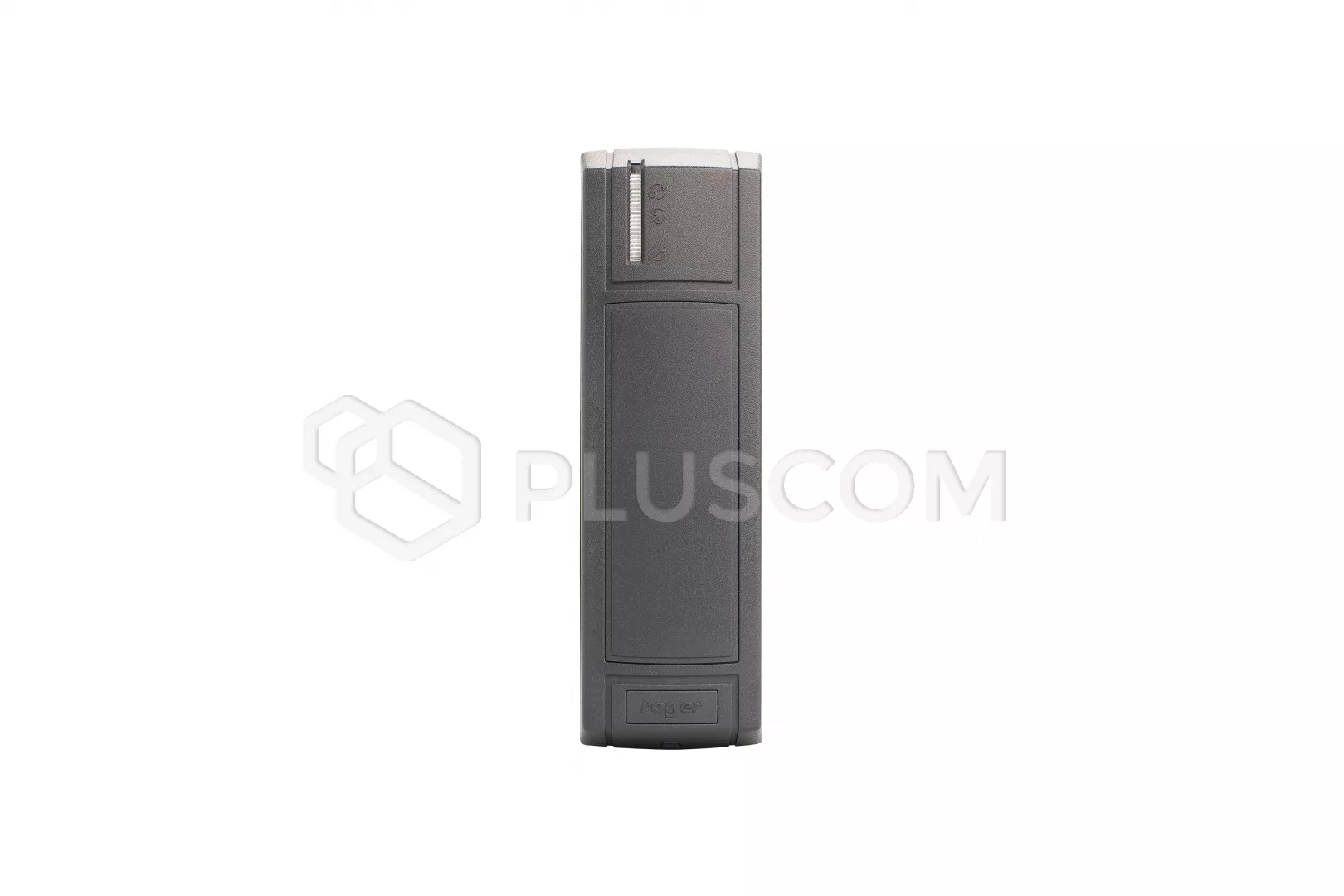

Roger MCT12M-BK-IO Zugangsterminal MIFARE

Roger MCT12M-BK-IO Zugangsterminal mit 13.56 MHz MIFARE Kartenleser und eingebauten I/O Leitungen

MCT12M-BK-IO ist für Zugangskontrollsysteme im RACS 5-System konzipiert. Der Leser fungiert als Proximity-Terminal, das Benutzer über 13,56 MHz MIFARE Ultralight/Classic Proximity-Karten erkennt.

Der MCT12M-BK-IO ist mit einer Reihe von Eingangs- und Ausgangsleitungen ausgestattet, die in den meisten Fällen den vollständigen Betrieb eines Durchgangs ermöglichen, ohne dass die Ein- und Ausgänge des Zutrittskontrollgeräts oder des Erweiterungsmoduls verwendet werden müssen. Das Terminal verfügt über drei NO/NC-Eingangsleitungen, zwei Transistorausgänge und einen Relaisausgang.

Die Kommunikation des Terminals mit dem Zutrittskontroller erfolgt über den RS485-Bus, an den insgesamt bis zu 16 Geräte des RACS 5-Systems angeschlossen werden können.
Die Stromversorgung erfolgt über eine Gleichspannung im Bereich von 11-15V, die vom MCX2D/MCX4D-Expander des MC16-PAC-KIT, dem MC16-Zutrittskontroller (TML-Stromversorgungsausgang) oder von einem separaten Netzteil geliefert werden kann.

MERKMALE

• Zugangsterminal für das RACS 5-System
• 3 LED-Anzeigen
• eingebauter Lautsprecher
• 3 parametrische Eingänge
• 2 Transistorausgänge
• 1 Relaisausgang
• RS485-Schnittstelle
• Manipulationssensor
• Anschlusskabel
• Betrieb im Freien
• SCHUTZART IP65

Auf der Vorderseite des Gehäuses verfügt der MCT12M-BK-IO über drei LED-Anzeigen, die zur Signalisierung eingebauter Funktionen dienen und zusätzlich nach Belieben des Benutzers programmiert werden können, um andere im System verfügbare Funktionen im Rahmen einer High-Level-Konfiguration (VISO) zu signalisieren.

TECHNISCHE DATEN

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• durchschnittliche Stromaufnahme 65mA
•

• Proximity-Karten: 13,56 MHz MIFARE Ultralight/Klassik
• Lesereichweite: bis zu 7cm
• Entfernungen: bis zu 1200 m RS485 Buslänge zwischen Controller und Leser
• Anti-Sabotage-Schutz
• Umweltklasse: IV
• Schutzart: IP65
• Arbeitstemperatur: -25°C ~ +60°C
• Abmessungen: 152.5x46x23mm
• Gewicht: ca. 150g
