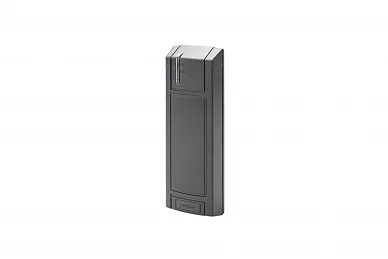

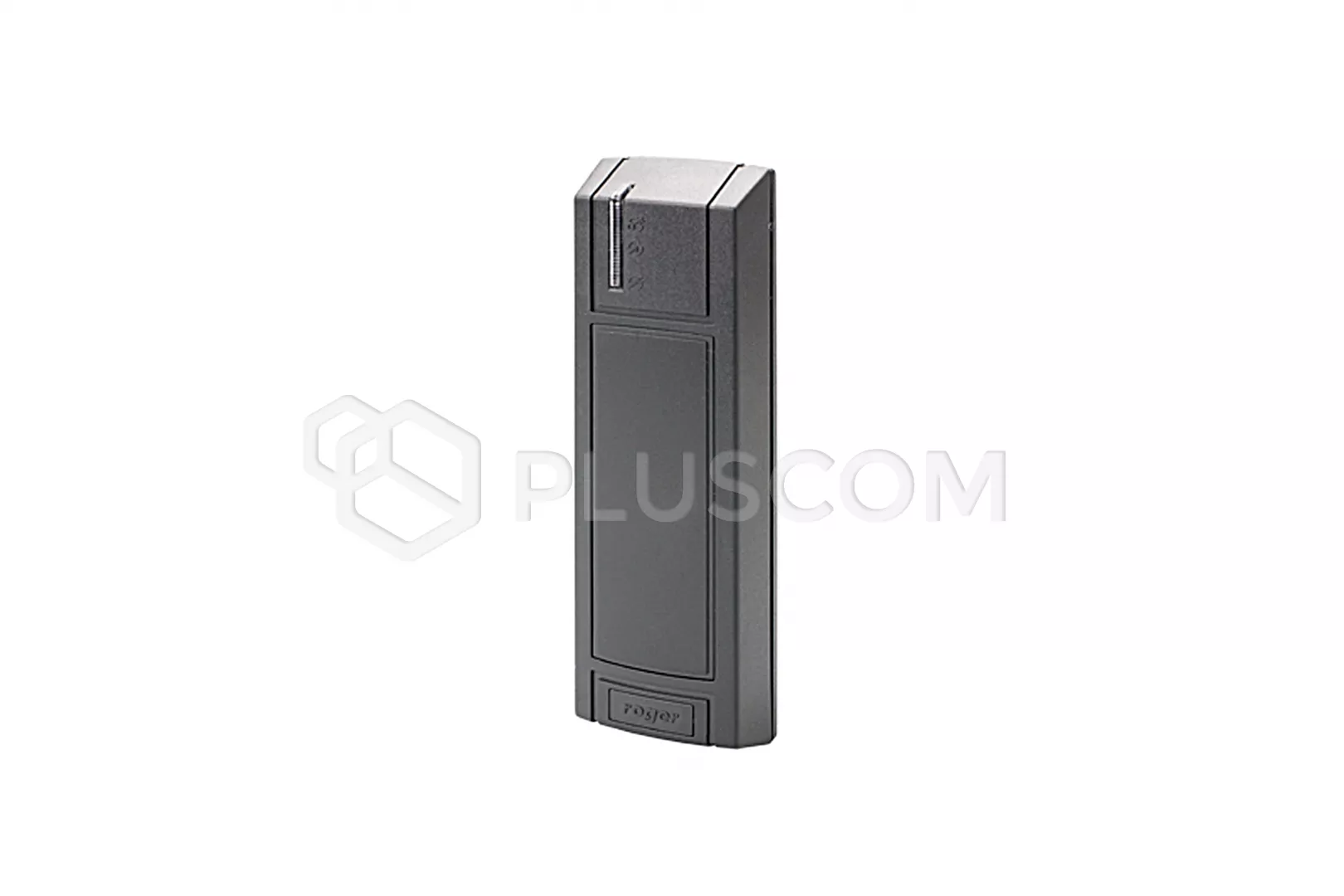

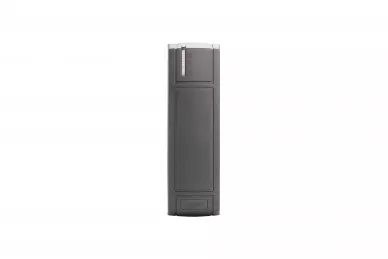

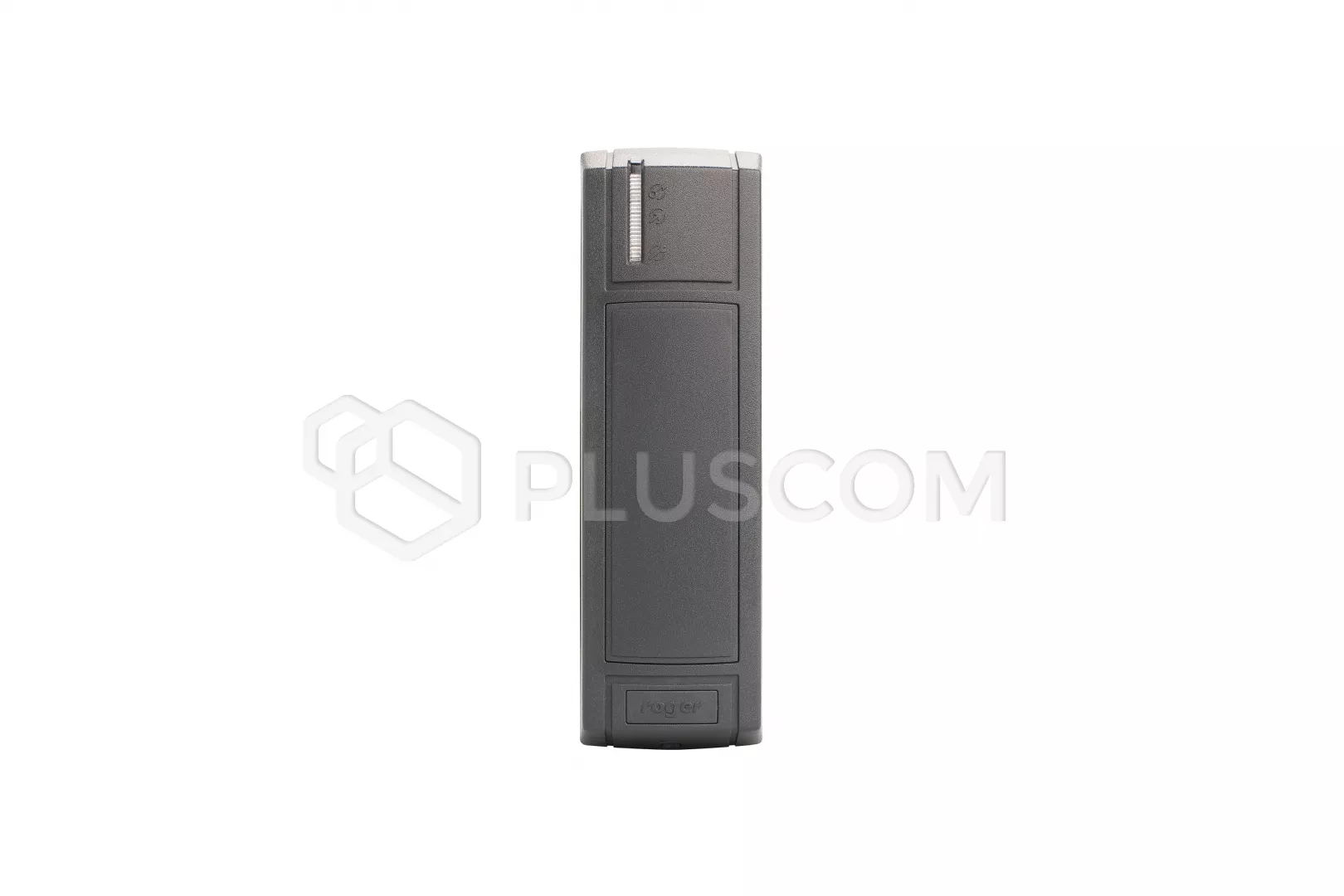

Roger MCT12E-BK-IO Zugangsterminal

Roger MCT12E-BK-IO Zutrittsterminal mit EM 125 kHz Kartenleser und eingebauten I/O Leitungen

Das MCT12E-BK-IO ist für Zugangskontrollsysteme im RACS 5-System konzipiert. Der Leser arbeitet als Proximity-Terminal und erkennt Benutzer über EM125kHz (UNIQUE) Standard Proximity-Karten. Das Terminal verfügt über 3 Mehrzweck-Eingangsleitungen vom Typ NO/NC.

Die Kommunikation des Terminals mit dem Zutrittskontroller erfolgt über den RS485-Bus, an den bis zu 16 Geräte des Systems RACS 5 angeschlossen werden können.
Das Terminal benötigt eine Gleichspannung im Bereich von 11-15V, die vom MCX2D/MCX4D-Expander des MC16-PAC-KIT, dem MC16-Zugangscontroller (TML-Stromversorgungsausgang) oder von einem separaten Netzteil geliefert werden kann.

MERKMALE

• Zugangsterminal für das RACS 5-System
• eingebauter Lautsprecher
• RS485-Schnittstelle
• 3 NO/NC-Eingänge
• 2 Transistorausgänge
• 1 Relaisausgang
• Manipulationssensor
• Anschlusskabel
• Betrieb im Freien
• SCHUTZART IP65

Auf der Vorderseite des Gehäuses verfügt der MCT12E-BK-IO über drei LED-Anzeigen, die zur Signalisierung eingebauter Funktionen dienen und zusätzlich nach Belieben des Benutzers programmiert werden können, um andere im System verfügbare Funktionen im Rahmen einer High-Level-Konfiguration (VISO) zu signalisieren.

TECHNISCHE DATEN

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• durchschnittliche Stromaufnahme 40mA
•

• Näherungskarten: EM 125 kHz UNIQUE, kompatibel mit EM4100/4102
• Lesereichweite: bis zu 7cm
• Entfernungen: bis zu 1200 m RS485-Buslänge zwischen Controller und Leser
• Umweltklasse: IV
• Schutzart: IP65
• Arbeitstemperatur: -25°C ~ +60°C
• Abmessungen: 152.5x46x23mm
• Gewicht: ca. 150g
