Roger MC16-PAC-2-KIT Zutrittskontrollset für 2 Eingänge im RACS 5 System
DAS SET BEINHALTET
- Zugangskontrolle MC16-PAC-2

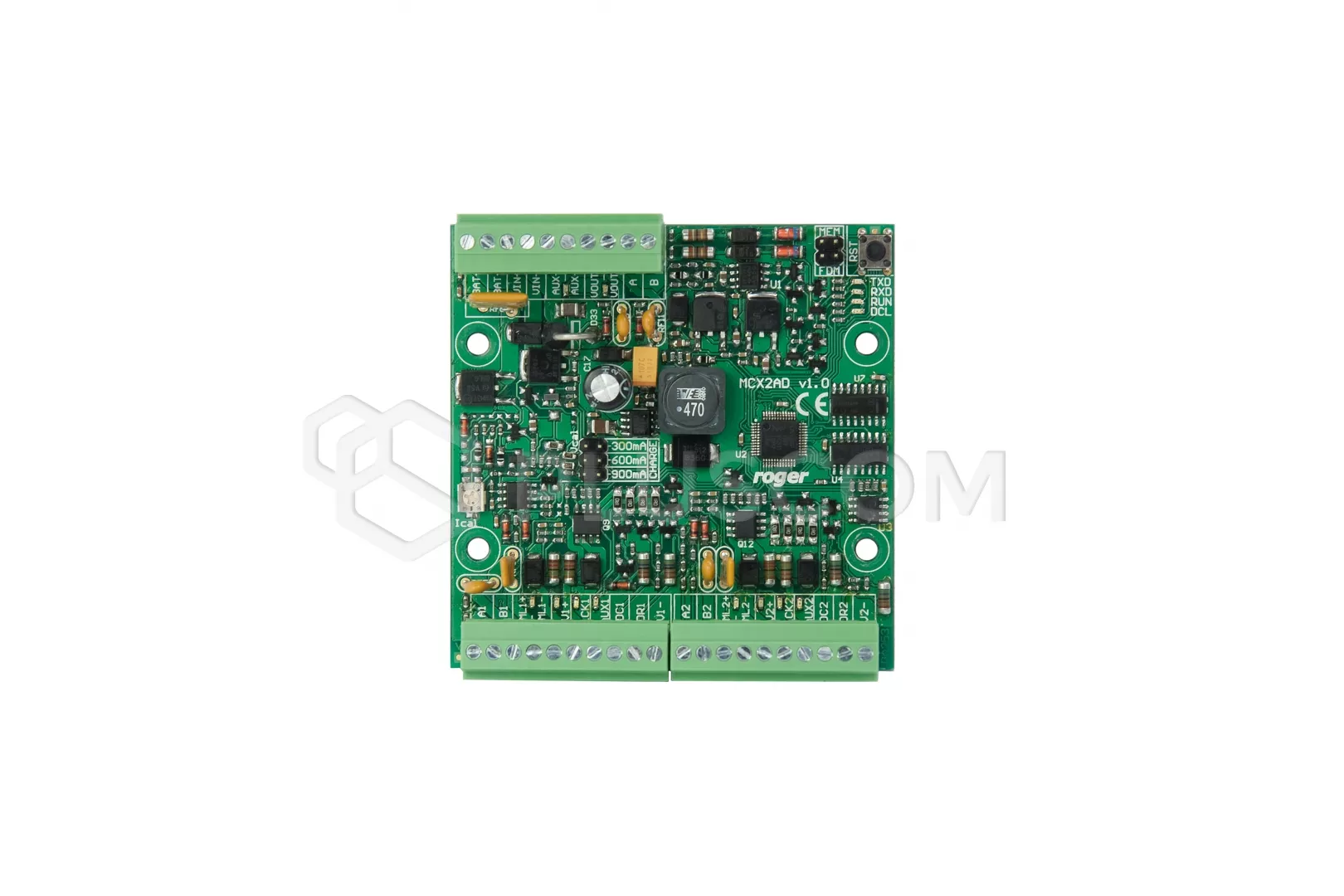

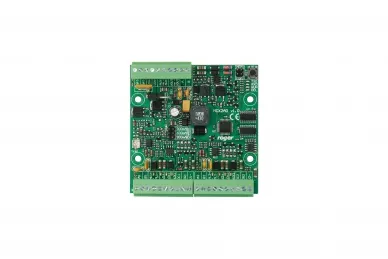

- MCX2D E/A-Erweiterung
- PS2D Netzgerät
- ME-15 Metallgehäuse
|
Roger MC16-PAC-2-KIT Kit für die Zugangskontrolle
|
Zutrittskontrollset für zwei doppelseitige Durchgänge mit RS485-Lesern (Leser der Serie MCT), RACS CLK/DTA-Lesern (Leser der Serie PRT) oder Lesern mit Wiegand-Schnittstelle.
Die Eingänge können sowohl ein- als auch beidseitig mit Lesern der Serie MCT (RS485) gesteuert werden.
Jeder Durchgang wird durch einen unabhängigen Satz von Stromausgängen unterstützt, bestehend aus einem 0,2-A-Ausgang zur Stromversorgung der Leser und einem 1,0-A-Ausgang zur Stromversorgung des Schlosses und anderer Durchgangskomponenten.
Bei einem einseitig gesteuerten Durchgang wird ein Leser innerhalb des Durchgangs an den Controller angeschlossen.

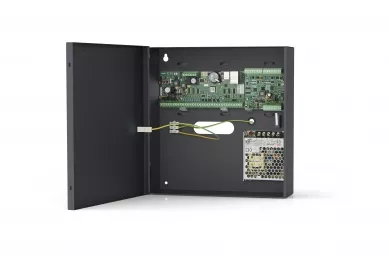

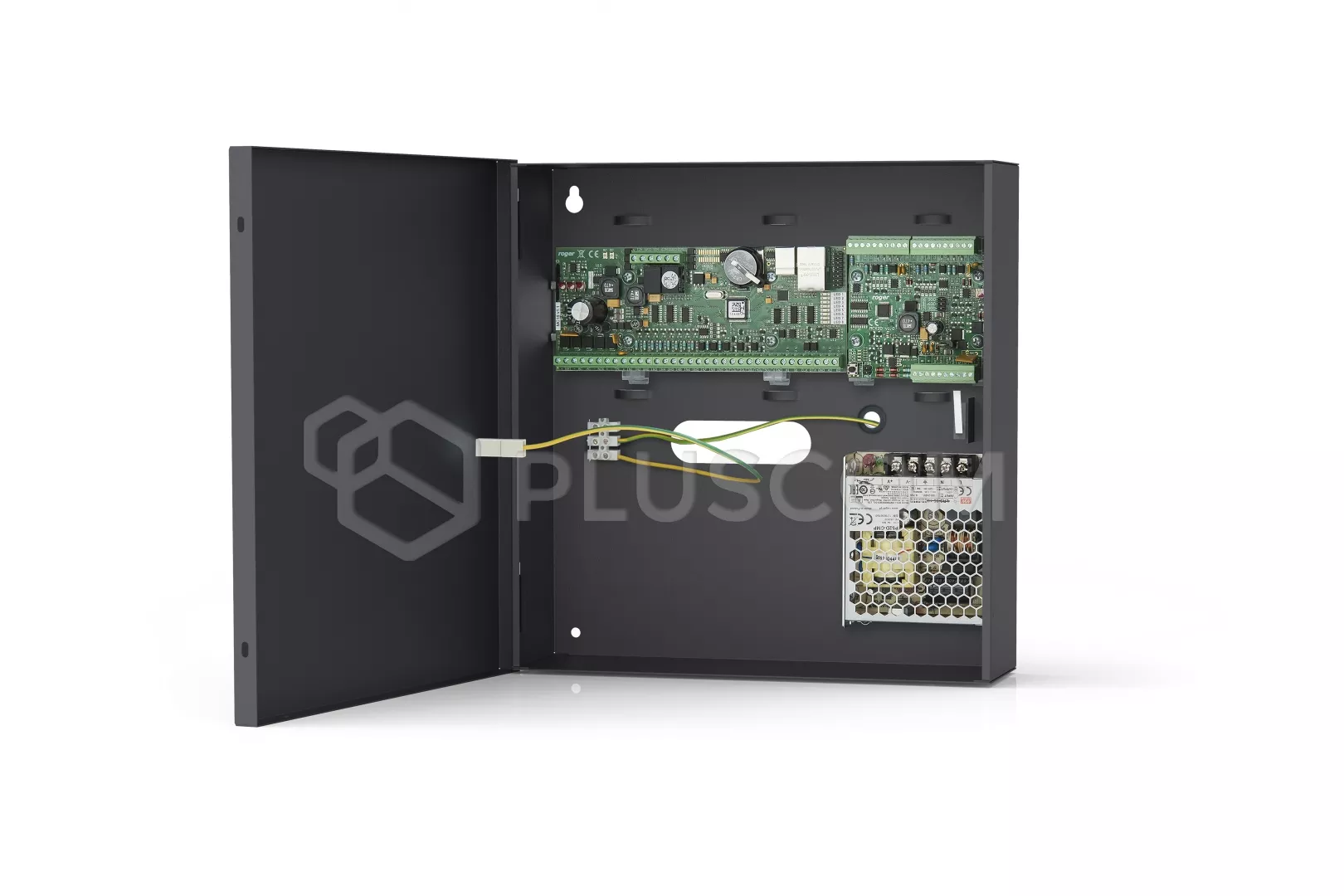

Das Metallgehäuse des ME-15 bietet Platz für eine 7Ah-Batterie und ist mit einer DIN-Schiene und einem Sabotagekontakt ausgestattet.

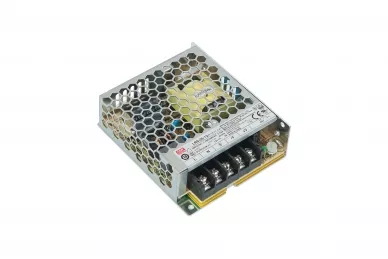

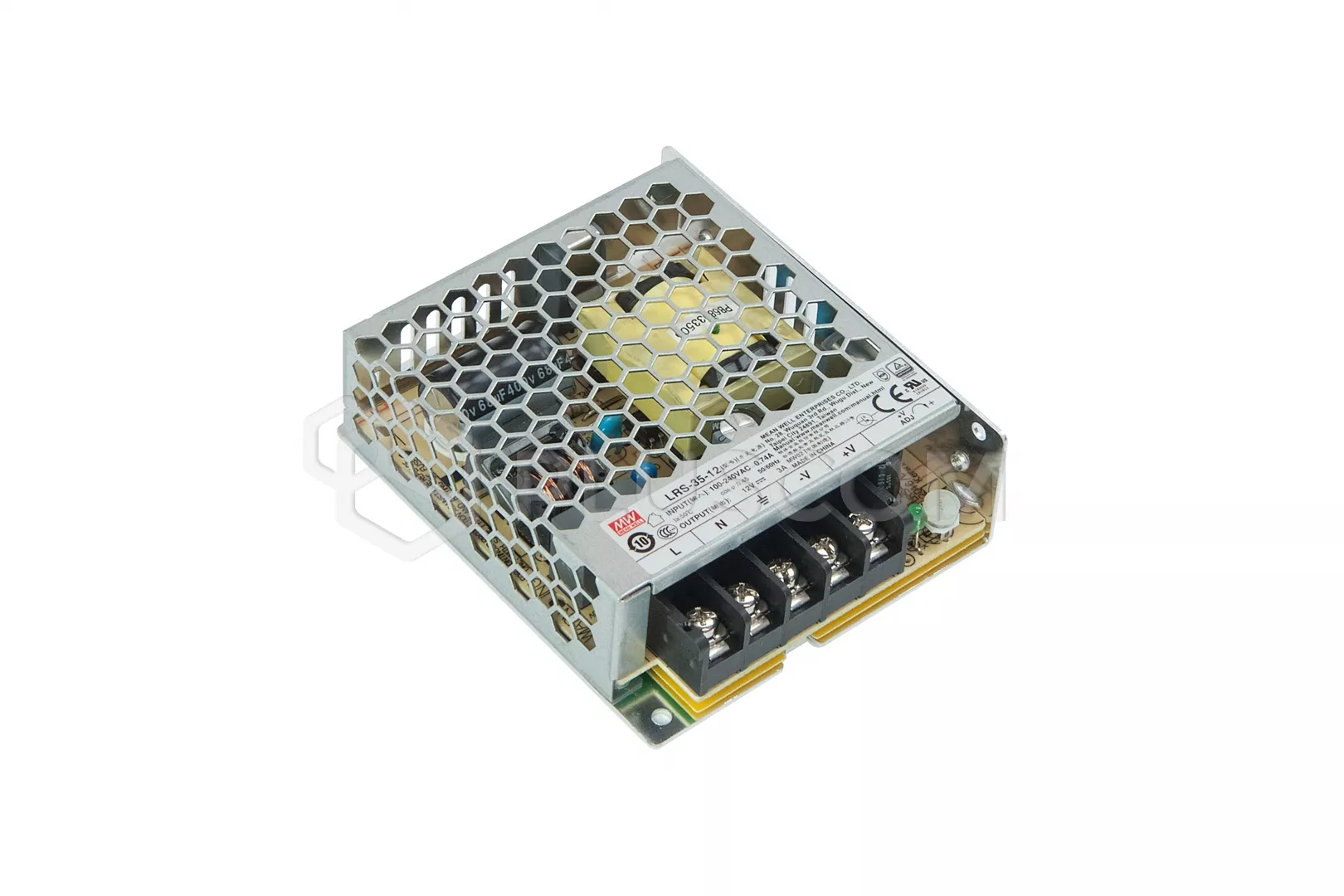

Die Stromversorgung des Kits erfolgt über das Netzteil PS2D 13,8VDC/2,5A.

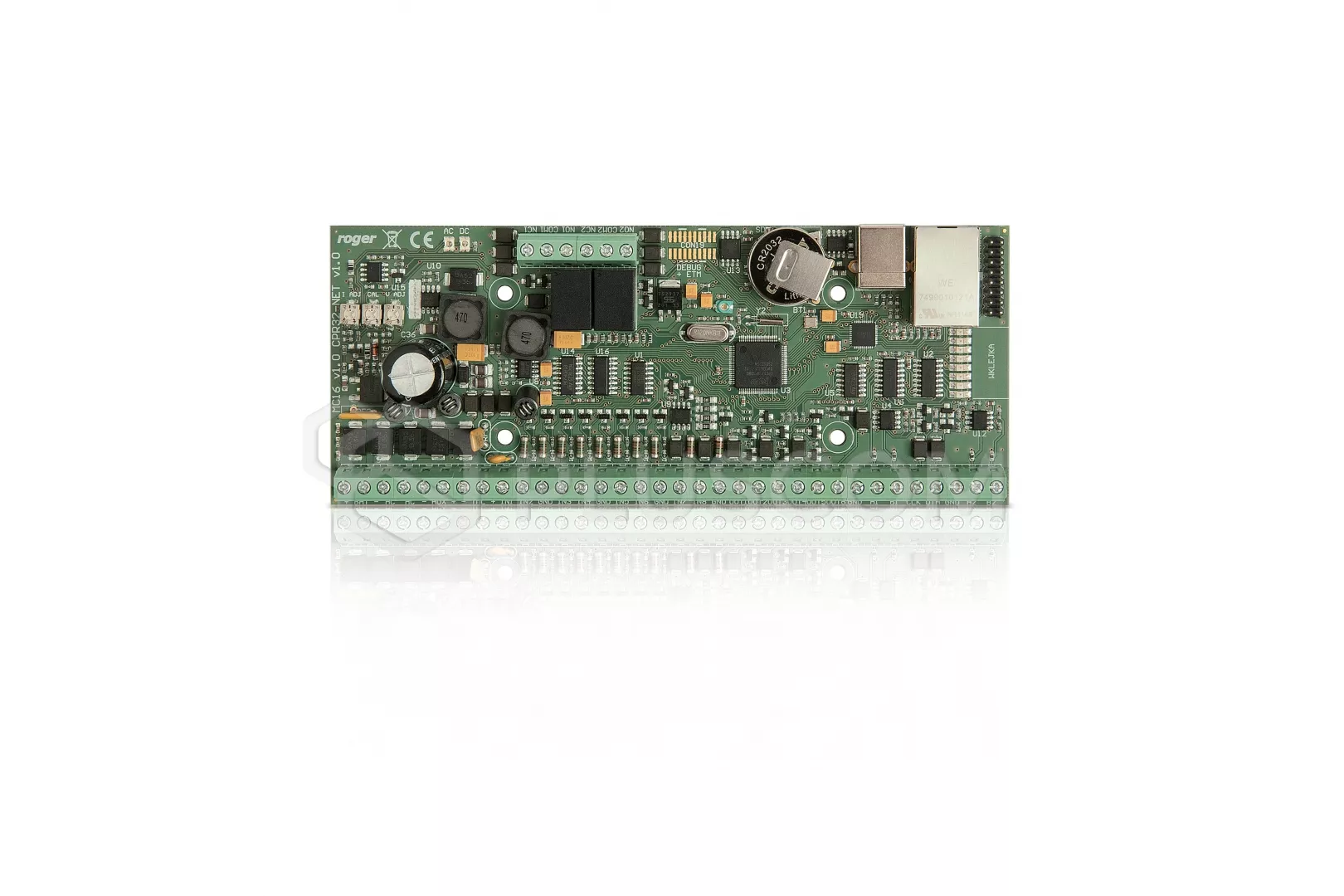

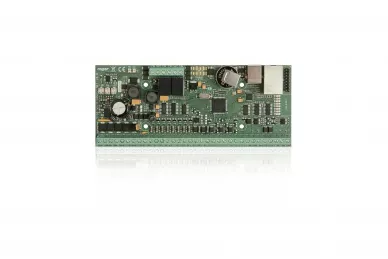

MC16 ist ein Zugangs- und Gebäudeautomationscontroller für das RACS 5-System. Er kann von einem Netztransformator mit einer Ausgangsspannung von 18VAC und einer Leistung von 20VA, sowie von Gleichspannungen mit Standardwerten von 12VDC und 24VDC gespeist werden.
Die Systemkonfiguration erfolgt über LAN/WAN und die Anzahl der Regler im System hat keinen Einfluss auf die Konfigurationszeit. Das Gerät wird über die VISO-Anwendung verwaltet.
Die Kommunikation mit den MC16-Steuerungen über das LAN/WAN wird mit AES128 CBC verschlüsselt. Die Kommunikation der Peripheriegeräte der Serien MCT und MCX mit dem MC16-Zugangscontroller erfolgt über den RS485-Bus.
Roger MC16-PAC-2-KIT Kit für die Zugangskontrolle
MERKMALE DES MC16
- Zugangssteuerung im RACS 5-System
- Spannungsversorgung 18VAC, 12VDC und 24VDC
- Laden und Überwachen der Pufferbatterie
- Ethernet-Kommunikationsschnittstelle
- verschlüsselte Datenübertragung (AES128 CBC)
- Peripheriegeräteschnittstellen RS485, RACS CLK/DTA, Wiegand
- Puffer von 8 Millionen Ereignissen auf herausnehmbarer Speicherkarte
TECHNISCHE DATEN
- Versorgungsspannung:
- 18VAC - zulässig 17-22VAC
- 12VDC - zulässig 10-15VDC
- 24VDC - 22-26VDC zulässig
- Stromverbrauch: 100mA bei 18VAC (keine Last an AUX/TML-Ausgängen)
- Schnittstelle für bis zu 4 RACS CLK/DTA-Leser (PRT-Serie)
- Schnittstelle zu 4 Wiegand-Lesern
- 2 Stromversorgungsausgänge 0,2 A
- 2 Stromausgänge 1A
- Platz für 7 Ah Batterie
- Batterieladestrom: 0,3 A/0,6 A/0,9 A
- Strombelastbarkeit: 3A
- Ausgangsleistung: 36W
- Tiefentladeschutz
- Gehäuseabmessungen: 295.0x285.0x90.0mm
