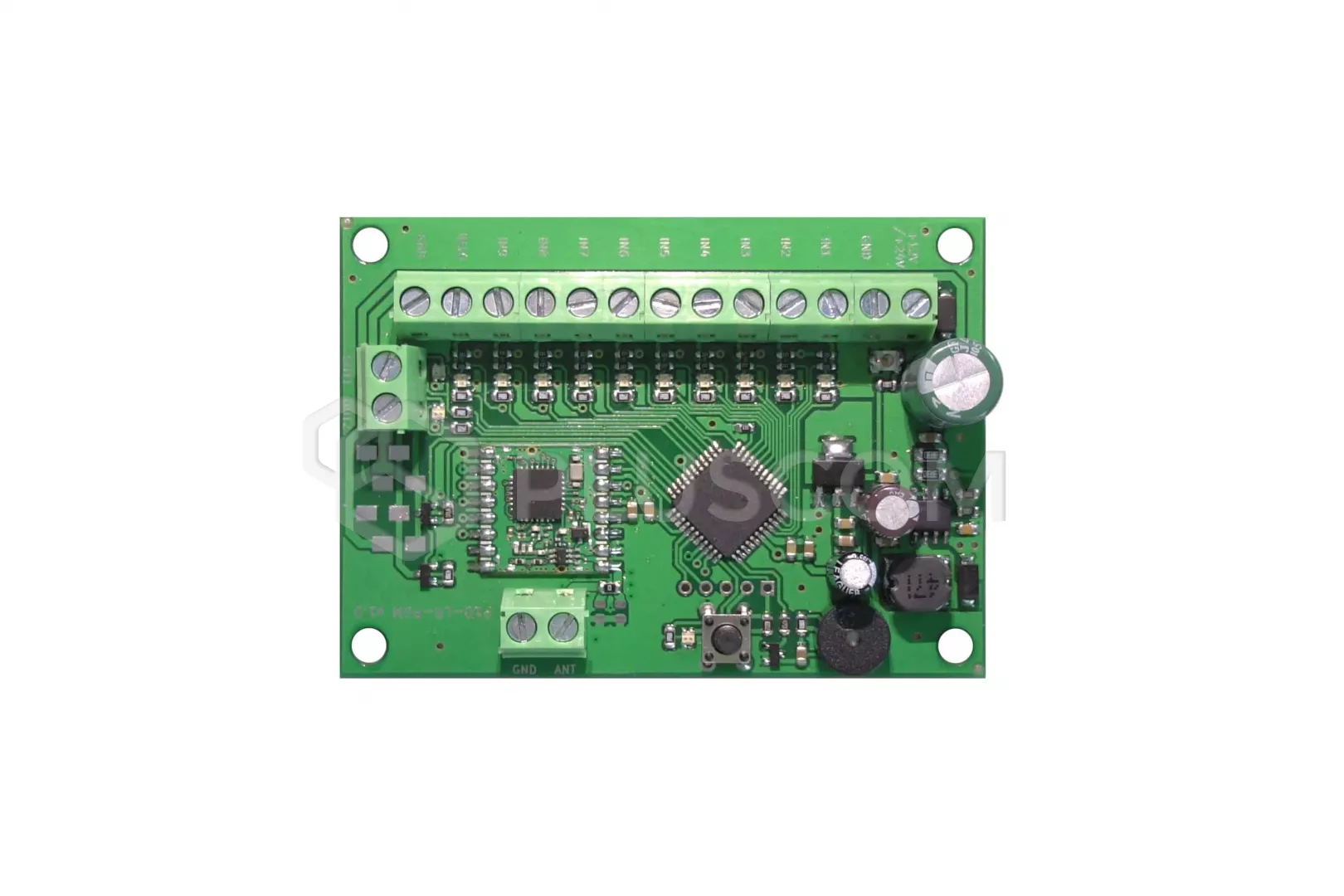

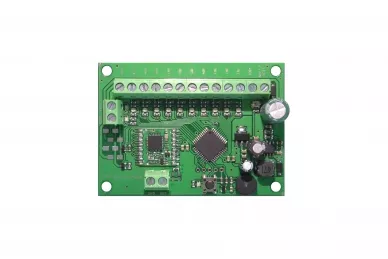

Proxima PCB LR PGM Erweiterungsplatine
PCB_LR_PGM ist eine Erweiterungsplatine für Alarmsysteme, die speziell für die Funkübertragung des Status der 10 PGM-Ausgänge der Zentrale entwickelt wurde. Darüber hinaus verfügt die Platine über zwei funkgesteuerte Universalausgänge, z.B. Panik und Alarm Scharf-/Unscharfschaltung.
Das Gerät verwendet LoRa - Langstrecken-Funktechnologie (LongRange), die immun gegen Interferenzen ist und bis zu 1 km in offenen Räumen erreichen kann.
EIGENSCHAFTEN
Die Leiterplatte hat 10 IN1-IN10-Eingänge. Der Eingang erkennt einen Kurzschluss und einen offenen Stromkreis mit Masse. Eine Änderung des Zustands des IN1-IN10-Eingangs wird unidirektional über die LoRa-Funktechnologie gesendet, die LED des/der IN1-IN10-Eingangs/Eingänge, an dem/denen die Änderung aufgetreten ist, blinkt während der Übertragung, und dann zeigt diese LED den Zustand dieses Eingangs an.
PCB_LR_PGM arbeitet unidirektional mit einer beliebigen Anzahl von Zweikanal-LN_LR_LT_PGM und LN_LR_ PK24_PGM Controllern.dessen Relaiskontakte den Zustand der Eingänge IN1-IN10 wiederholen.
Die Platine verfügt über 2 Ausgänge OUT1-2, die über die Fernbedienung gesteuert werden. z.B. P4_P8. Beide Ausgänge können als monostabile 1s oder bistabil arbeiten. Die Fernsteuerung, z. B. P4_P8, erhält eine Bestätigung, dass ein Befehl vom Leiterplattenausgang empfangen wurde. Mit der Fernsteuerung kann der Status des Ausgangs und die Qualität der Verbindung überprüft werden. Es können 30 Tasten für die Fernbedienung registriert werden.
Dank der Zwei-Wege-Kommunikation zwischen beliebigen LR_PGM-Systemmodulen kann die Qualität der Funkverbindung (sehr gut - gut - schlecht - keine Abdeckung) leicht überprüft werden, z.B. zwischen dem PCB_LR_PGM und den Steuergeräten N_LR_LT_PGM und LN_LR_PK24_PGM.
Das PCB kann in einem von vier Funkfrequenzbändern arbeiten, die mit einer Taste auf dem PCB_LR_PGM eingestellt werden. Alle PGMs innerhalb eines Sets müssen im gleichen Frequenzband arbeiten.
TECHNISCHE DATEN
- Vcc-Stromversorgung: von 12V bis 24VDC 120mA
- Frequenz: 433MHz ISM LoRa-Bänder
- Anzahl der Tasten: 10
- 10x Eingänge: aktive Masse max Vcc
- Ausgänge 2x: OC 100mA max Vcc
- Abmessungen: 120x80mm
