Proxima LN LR LT PGM Regler

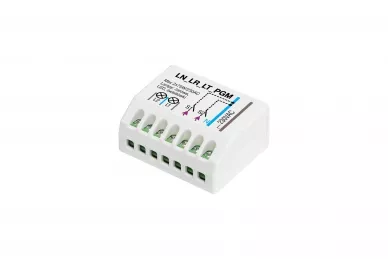

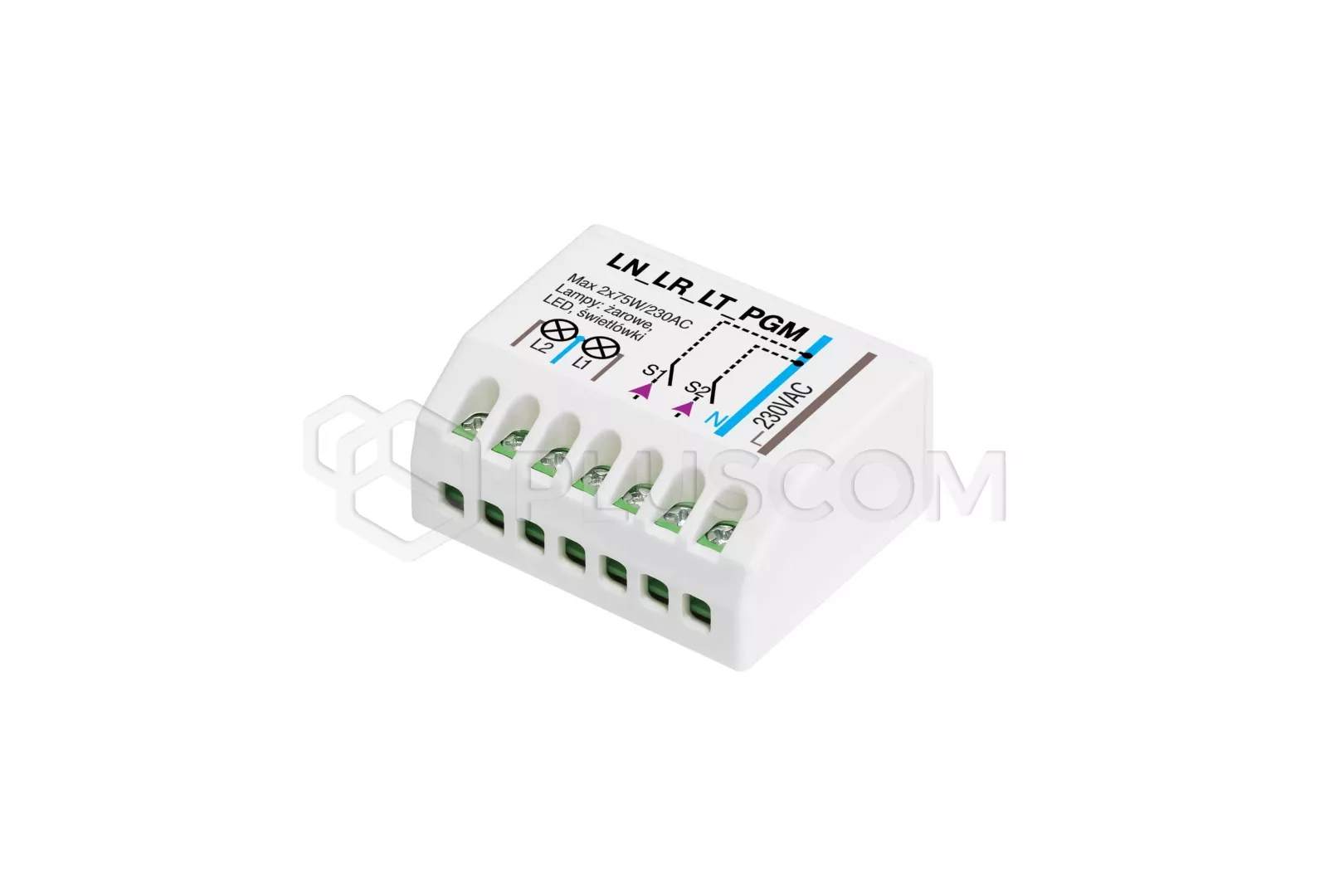

Proxima-Steuergerät LN LR LT PGM

Das Steuergerät ist so konzipiert, dass es den Status der PGM-Ausgänge der Zentrale per Funk empfängt, der über die Fernsteuerung PCB_LR_PGM verteilt wird. Der Regler kann auch über die Handfernbedienungen P4_LR_PGM, P8_LR_PGM und lokal über die Kabel S1_S2 gesteuert werden.
Das Gerät verwendet die LoRa-Technologie, eine Funktechnologie mit großer Reichweite (LongRange), die immun gegen Störungen ist und in offenen Räumen eine Reichweite von bis zu 1 km haben kann.
Der LN LR LT PGM hat einen Speicher für 500 Fernbedienungen PCB_P8_P4_LR_PGM.

HAUPTMERKMALE DES STEUERGERÄTS

• Stromversorgung über 230VAC
• Speicher für 500 Fernbedienungen PCB_P8_P4_LR_PGM
• LoRa-Funktechnologie mit großer Reichweite
• verfügt über zwei Triac-Kanäle zur Steuerung von LED-Glühbirnen, die im eingeschalteten Zustand deutlich mehr Strom verbrauchen als ihre Nennleistung
• eine Gesamtkanalkapazität von 150 W unabhängig von der Art der Lichtquelle - LED, Glühbirne, Elektrolumineszenz (Leuchtstoffröhre) - und zwei Steuereingänge S1-S2
• jeder Kanal kann im monostabilen Modus mit Zeiten von 1s-10s-30s-1min-10min-30min-1h-12h oder im bistabilen Modus arbeiten
• das Steuergerät kann in einem von vier Funkfrequenzbändern arbeiten, die mit der Taste PRG des Steuergeräts eingestellt werden. Es ist möglich, vier PGM-Systeme nebeneinander zu betreiben

Der Piloteingang PCB_LR_PGM kann auf eine Weise im Kanal des Reglers registriert werden: ein Kurzschluss des Eingangs IN1-IN10 schaltet das Kanalrelais ein, ein Kurzschluss des Eingangs IN1-IN10 schaltet das Kanalrelais aus.
Die Vorsteuertaste P4 und P8_LR_PGM und der verdrahtete lokale Eingang S1_S2 können auf drei Arten im Kanal des Reglers registriert werden: Kanalrelais aktivieren, Status des Kanalrelais erhöhen, Kanalrelais deaktivieren.

TECHNISCHE DATEN:

• Spannungsversorgung: 230AC/50Hz
• Stromaufnahme: 20mA Relais aus
• L1_L2 Ausgänge: 2 x 75W/230AC
• Eingänge: 2
• ISM-Band-Frequenz: 433MHz LoRa
• Abmessungen: 42x37x22mm
