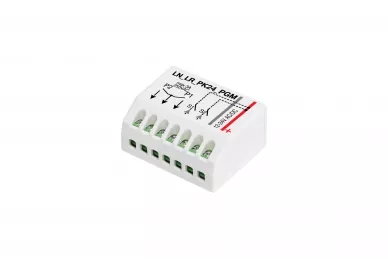

Proxima LN LR PK24 PGM-Regler

Proxima LN LR PK24 PGM-Steuerung

Das Steuergerät ist so konzipiert, dass es den Status der PGM-Ausgänge der Zentrale per Funk empfängt, der über die Fernsteuerung PCB_LR_PGM verteilt wird. Der Regler kann auch über die Handfernbedienungen P4_LR_PGM, P8_LR_PGM und lokal über die Kabel S1_S2 gesteuert werden.
Das Gerät verwendet die LoRa-Technologie, eine Funktechnologie mit großer Reichweite (LongRange), die immun gegen Störungen ist und in offenen Räumen eine Reichweite von bis zu 1 km haben kann.
Der LN LR PK24 PGM hat einen Speicher für 500 Fernbedienungen PCB_P8_P4_LR_PGM.

HAUPTMERKMALE DES STEUERGERÄTS

• Stromversorgung 12-24V AC/DC und verfügt über zwei potentialfreie Relaiskanäle, die 230VAC/2A steuern können, sowie zwei Steuereingänge S1-S2.
• Speicher für 500 Fernbedienungen PCB_P8_P4_LR_PGM
• LoRa-Funktechnologie mit großer Reichweite
• Jeder Kanal kann im monostabilen Modus mit Zeiten von 1s-10s-30s-1min-10min-30min-1h-12h oder im bistabilen Modus arbeiten
• Der Controller kann in einem von vier Funkfrequenzbändern arbeiten, die mit der PRG-Taste des Controllers eingestellt werden. Es ist möglich, vier PGM-Systeme nebeneinander zu betreiben

Der Piloteingang PCB_LR_PGM kann auf eine Weise im Kanal des Reglers registriert werden: ein Kurzschluss des Eingangs IN1-IN10 schaltet das Kanalrelais ein, ein Kurzschluss des Eingangs IN1-IN10 schaltet das Kanalrelais aus.
Die Vorsteuertaste P4 und P8_LR_PGM und der verdrahtete lokale Eingang S1_S2 können auf drei Arten im Kanal des Reglers registriert werden: Kanalrelais aktivieren, Status des Kanalrelais erhöhen, Kanalrelais deaktivieren.

TECHNISCHE DATEN:

• Spannungsversorgung: 12-24V AC/DC
• Stromaufnahme: 20mA Relais aus
• P1_P2 Ausgänge: 2 x 3A/230AC potentialfreie Schließer
• Eingänge: 2x S1_S2
• ISM-Band Frequenz: 433MHz LoRa
• Abmessungen: 42x37x22mm
