ATTE ANUPS-4-ISO-F Pufferstrom- und Videoverteilungssystem für 4 analoge CVBS/HDCVI/HDTVI/AHD/TurboHD Kameras
Das Set beinhaltet:
- ABOX-F Aufputzgehäuse, Metall weiß
- Puffer-Netzteil AUPS-70-120-OF
- AVPI-4-ISO-OF Video- und UTP-Stromverteilungsmodul für 4 Kameras
- ATRV-4-00-HS HD-Videotransformator für 4 Kanäle
SYSTEMMERKMALE UND FUNKTIONEN:
Die ANUPS-4-ISO-F-Lösung von ATTE ist ein umfassendes modulares Video-Stromversorgungs- und Übertragungssystem. Das Übertragungsmedium ist ein UTP-Kabel mit Steckverbindern, wie es bei IP-Kameralösungen verwendet wird, wodurch das System leicht auf ein IP-CCTV-System migriert werden kann.
Der modulare Aufbau des Geräts gewährleistet einen schnellen Service und eine einfache Erweiterung des Systems.
Für die Stromversorgung der Kameras wird passives PoE verwendet. Jede Kamera verfügt über einen eigenen isolierten Stromkanal. Dadurch werden die meisten Probleme mit Kamerabildstörungen beseitigt.
Durch die Möglichkeit, eine zusätzliche Batterie zu installieren, wird eine Notstromversorgung für die angeschlossenen Kameras bereitgestellt.
HINWEISE:
Die Kamera-Splitter ASPLV-1-00-HS sind nicht im Lieferumfang enthalten. Um eine Kamera anschließen zu können, muss die erforderliche Anzahl von Splittern entsprechend der Anzahl der angeschlossenen Kameras erworben werden.
{REL_6627}

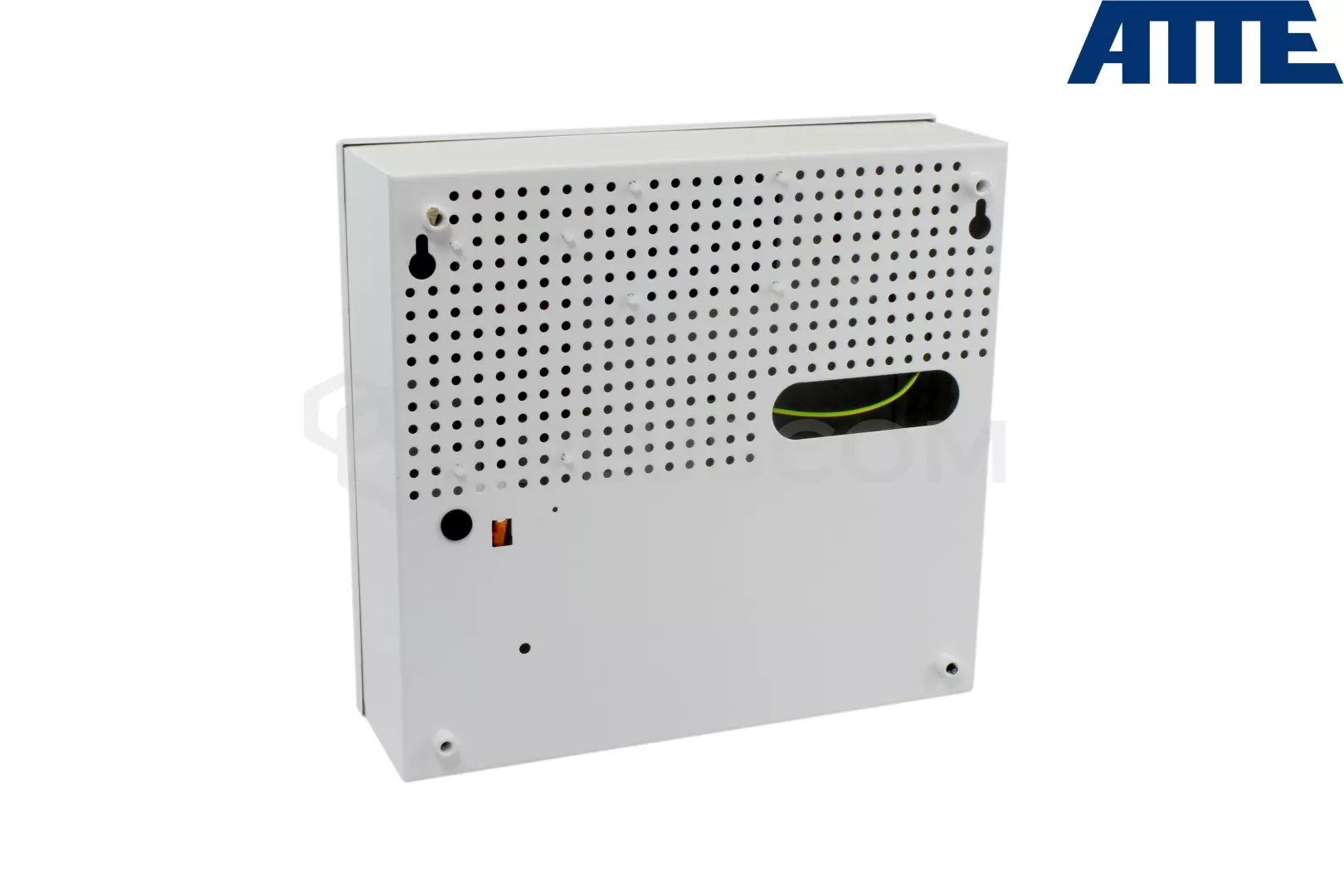

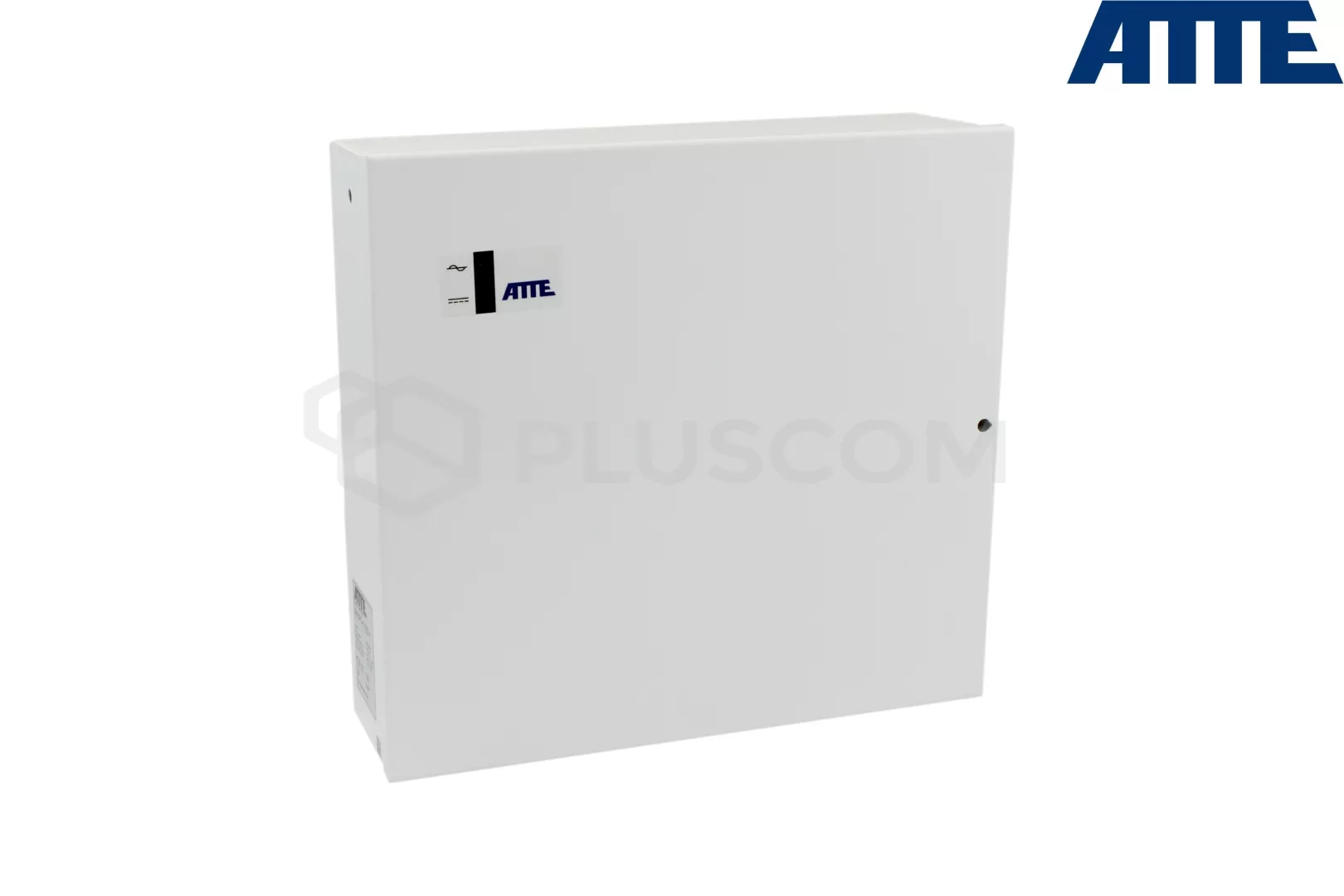

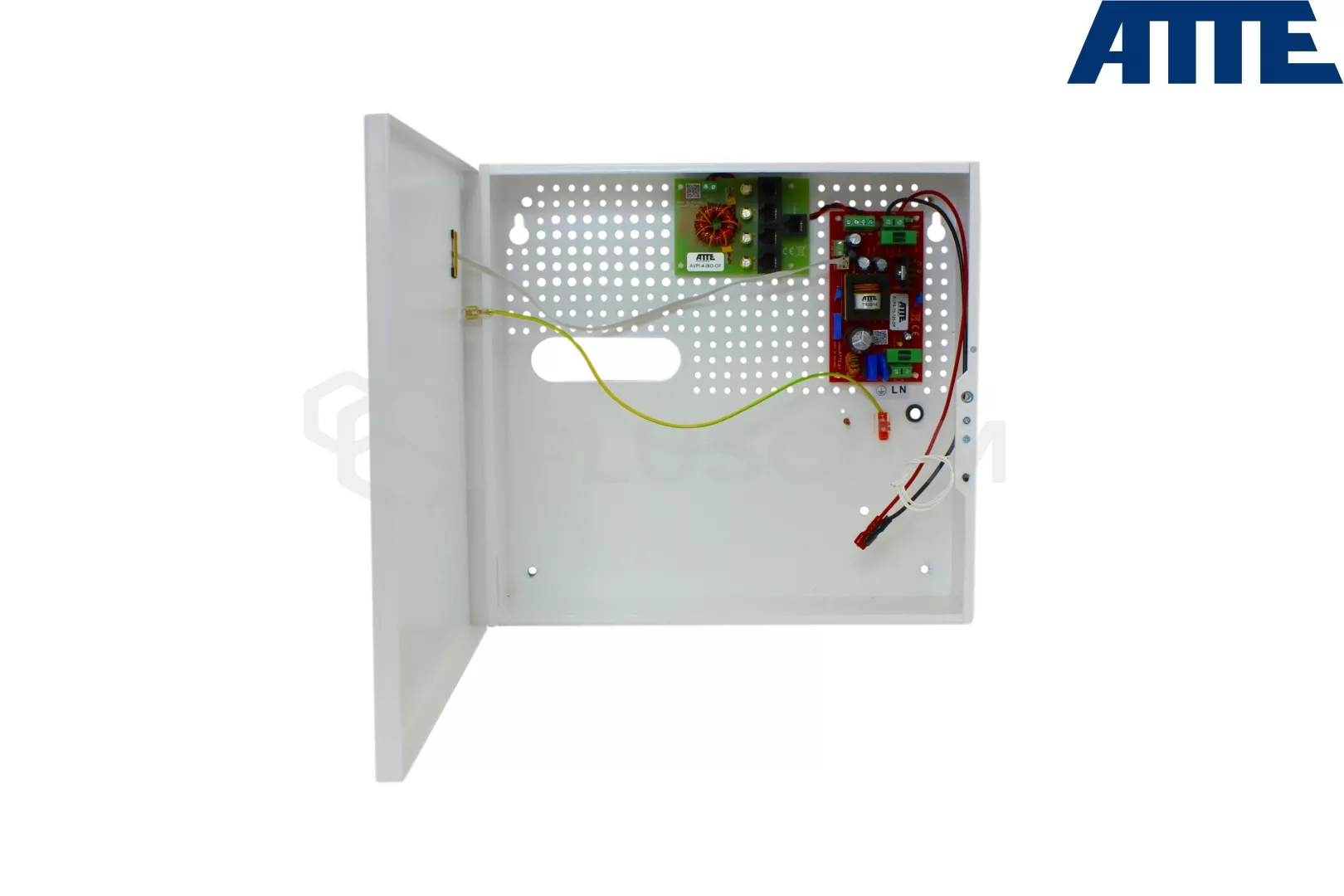

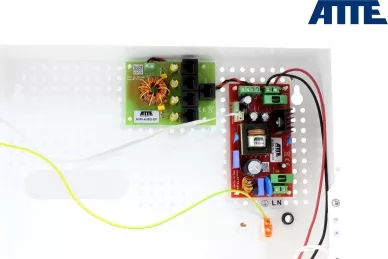

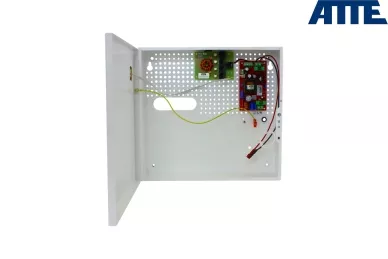

ABOX-F-GEHÄUSE
- Abmessungen: 300x320x90mm, Blech 0,8mm, Farbe weiß, Gewicht 2,15kg, IP20
- Verschlussart: verschraubt
- ausgestattet mit einem Gehäuseöffnungssensor
- Abstand zur Wand, Kabeleinführung in der Rückwand
- Platz für 18Ah-Batterie
- Möglichkeit der Kabelaufbewahrung im Inneren des Gehäuses
- die 4,8-mm-Systemlochung im 10,8-mm-Raster bietet universellen Platz für ATTE-Module, deren Anordnung frei veränderbar ist und um zusätzliche Module ergänzt werden kann. Diese Eigenschaft macht die Lösung sehr vielseitig und ermöglicht eine flexible Anpassung an individuelle Lösungen.
STROMVERSORGUNG AUPS-70-120-OF
Ein Puffer-Netzteil für die Stromversorgung von CCTV-Geräten und anderen Geräten, die eine Spannung von 12 V DC benötigen
TECHNISCHE PARAMETER:
- Ausgangsspannung:
- 11,5-13,9V - bei Netzstromversorgung
- 10,5-12,6 V - für Batteriebetrieb
- Ausgangsstrom: 6A
- Batterieladestrom: 1A /2A - wählbar durch Jumper JP1
- Batterietrennspannung: 10,2V
- Schutzvorrichtungen:
- Überlast: 9A Schutzauslöseschwelle der Stromversorgung
- gegen Kurzschluss am Ausgang: 6,3A bei Batteriebetrieb / bei Netzbetrieb ist ein Neustart des Netzteils erforderlich
- gegen verkehrten Batterieanschluss: 6,3A-Sicherung
- technische Ausgänge vom Typ OC max. 50mA pro Ausgang:
- OUF - keine Spannung +DC_OUT
- ACF - keine Wechselspannung

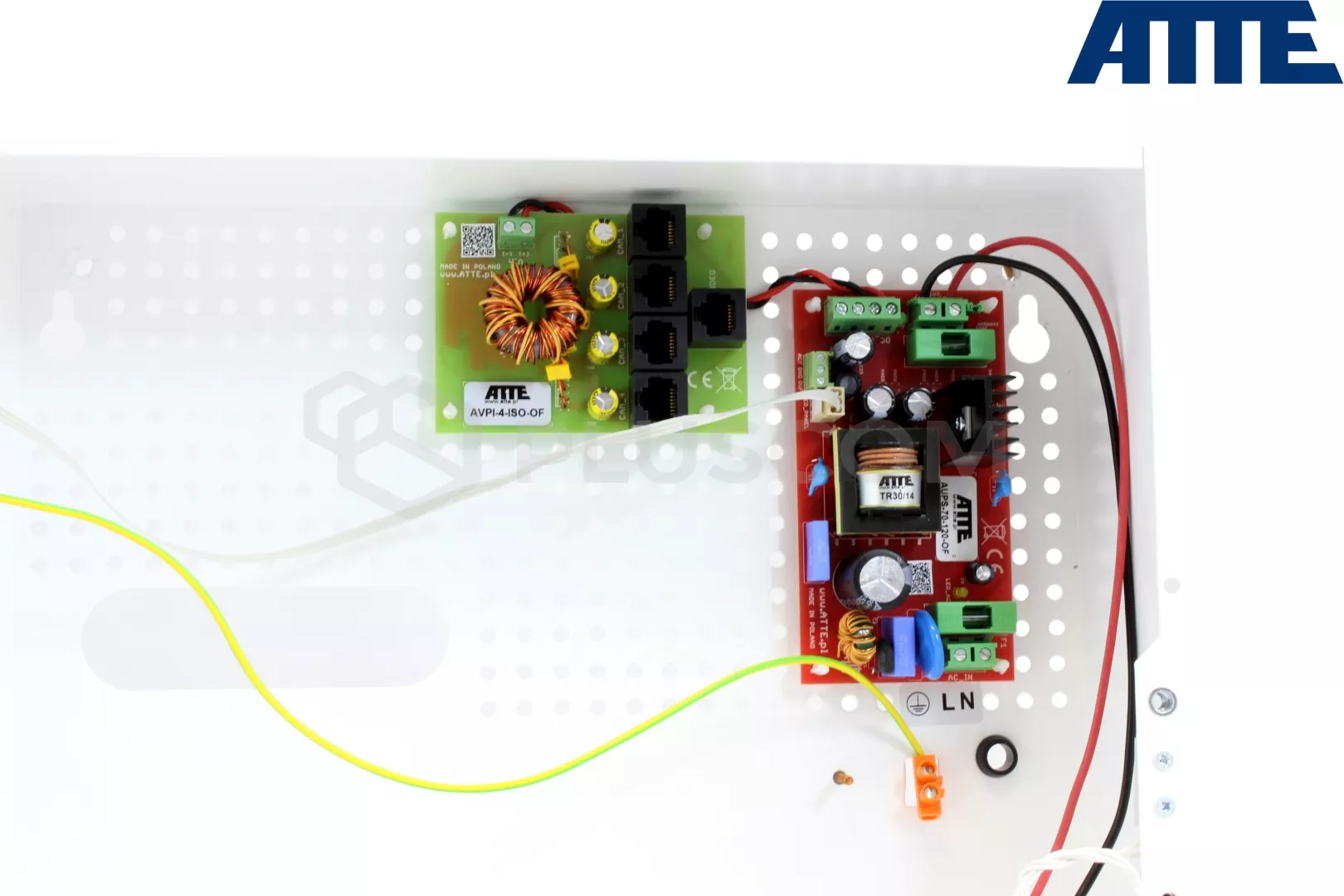

MODUL AVPI-4-ISO-OF
Das Gerät ermöglicht die unabhängige isolierte Stromversorgung (gemäß PoE-Standard) von 4 analogen Videokameras und die Sammlung der Videosignale von den Kameras und ihre gemeinsame Übertragung über ein einziges UTP-Kabel an den Videotransformator ATRV-4-00-HS, der an den DVR angeschlossen ist.
Die Stromversorgungsleitungen der Kameras sind mit einer Polymersicherung geschützt. Das Vorhandensein von Spannung am Ausgang wird durch eine rote Diode im RJ-45-Anschluss signalisiert.
Die folgenden Leitungen werden für die Stromversorgung der Kameras verwendet: Pin 4,5(+) und Pin 7,8(-) PoE Passiv, für die Übertragung des Videosignals: Pin 1(-) Pin 2(+)
Das Gerät ist eine praktische Lösung in Situationen, in denen wir wollen:
- eine strukturierte Verkabelung auf Basis von UTP-Kabeln für den Anschluss von analogen Kameras zu verwenden
- ein UTP-Kabel für die Signalübertragung von mehreren analogen Kameras zu verwenden
- eine ästhetisch ansprechende komplexe Video- und Stromübertragung über UTP-Kabel durchzuführen
TECHNISCHE PARAMETER:
- Stromversorgungsspannungsbereich: 10-15V DC
- Kurzschlussschutz am Ausgang: Polymersicherung 1.1A
- Abmessungen: 93x67x25mm

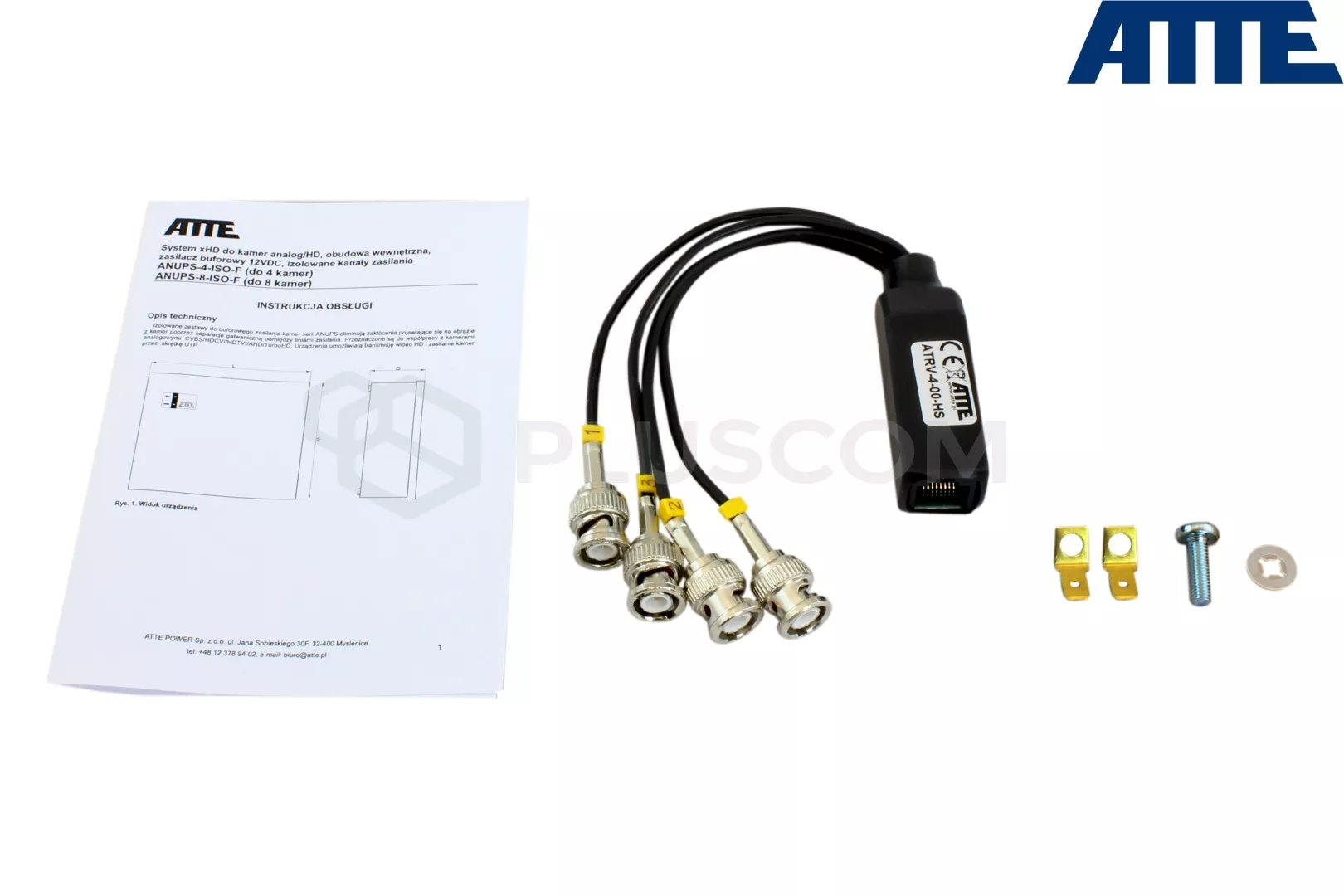

TRANSFORMATOR ATRV-4-00-HS
HD 4-Kanal Videoübertrager für analoge CVBS, HDCVI, HDTVI, AHD, TurboHD Kameras arbeitet mit AVPI-4-ISO-OF Modul zusammen. Ermöglicht die Übertragung des Videosignals von 4 Kameras mit nur einem UTP-Kabel.
Die maximale Entfernung, über die das Signal übertragen werden kann, beträgt 400 m.
TECHNISCHE PARAMETER:
- Anschlüsse:
- Signal koaxial 4pc - für den Anschluss an den Rekorder
- RJ-45 E/A-Anschluss (8C8P)
