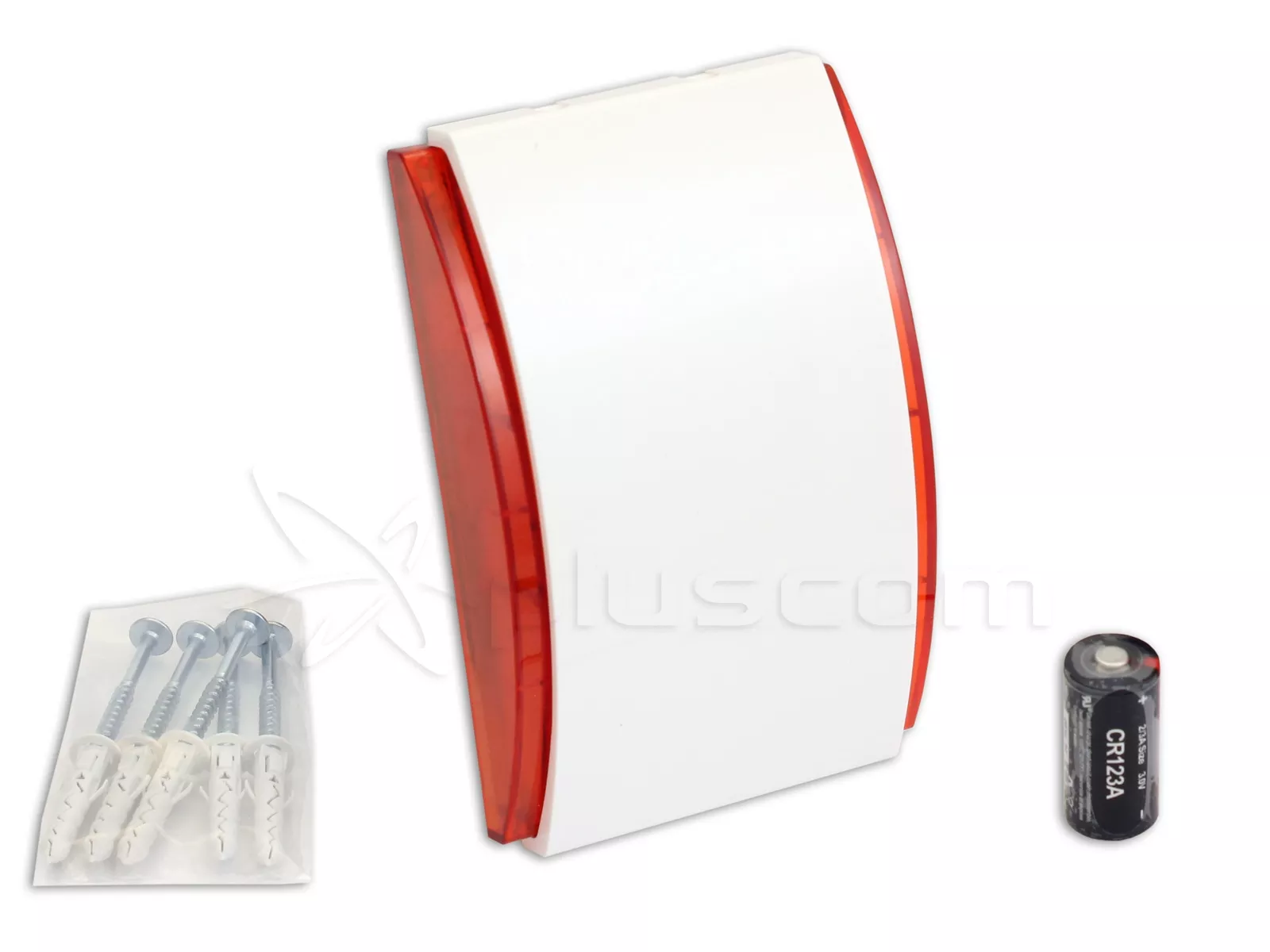

Satel SPW-250R Wewnętrzny sygnalizator akustyczny z zasilaniem awaryjnym (czerwony)

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika piezoelektrycznego.
• Bateria stanowiąca awaryjne źródło zasilania.
• Alarm w przypadku utraty zasilania zewnętrznego.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Obudowa wykonana z wysokoudarowego poliwęglanu PC LEXAN charakteryzująca siębardzo dużą wytrzymałością mechaniczną.

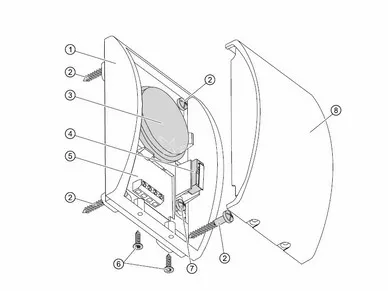

Widok sygnalizatora SATEL SPW-250 R

Opis sygnalizatora

1. podstawa obudowy.
2. wkręty mocujące sygnalizator do podłoża.
3. przetwornik piezoelektryczny.
4. styk sabotażowy.
5. płytka elektroniki.
6. wkręty blokujące pokrywę obudowy.
7. wkręt mocujący do podłoża element sabotażowy obudowy.
8. pokrywa obudowy.

Sygnalizator SPW-250 dostępny w kolorze niebieskim

Satel SPW-250BL Wewnętrzny sygnalizator akustyczny z zasilaniem awaryjnym (niebieski)

121.77 PLN

 Dodaj do koszyka

Widok płytki elektroniki SATEL SPW-250 R

Opis do rysunku

1. bateria.
2. zaciski:
   • TMP - styk sabotażowy (NC).
   • D - wejście sterujące.
   • COM - masa.
   • +12V - wejście zasilania.
3. kołki do wyboru sposobu wyzwalania sygnalizacji:
   • -D - po odcięciu masy (sterowanie masą);
   • +D - po odcięciu napięcia +12 V (sterowanie napięciem +12 V DC ±15%).
4. przewody do przetwornika piezoelektrycznego.
5. przewody do styku sabotażowego.

Opis działania

Sygnalizator wymaga zasilania napięciem stałym 12 V ±15%. Sygnalizacja akustycznawyzwalana jest po zaniku sygnału sterującego doprowadzonego do zacisku D (w zależnościod konfiguracji: masy albo napięcia +12 V DC) i trwa do czasu powrotu tego sygnału.

Dodatkowo sygnalizacja wyzwalana jest w przypadku odcięcia przewodów (utraty zasilaniazewnętrznego). W takim przypadku sygnalizacja trwa do czasu wyczerpania baterii lubprzywrócenia zasilania zewnętrznego.

Montaż SPW-250

• Sygnalizator może być stosowany tylko wewnątrz obiektów chronionych.
• Sygnalizator należy zamontować na płaskim podłożu używając kołków rozporowych i wkrętów.
• Wszystkie połączenia należy wykonywać przy wyłączonym zasilaniu systemu alarmowego.
• Baterię w sygnalizatorze należy zamontować dopiero po zakończeniu wszystkich pracinstalacyjnych i włączeniu zasilania systemu alarmowego. Zamontowanie baterii przedwłączeniem zasilania zewnętrznego spowoduje wyzwolenie sygnalizacji alarmowej.
