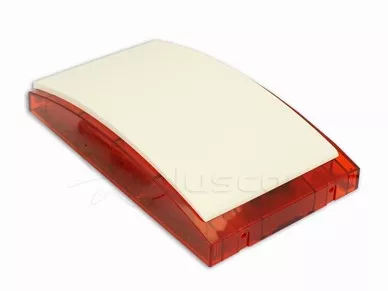

Satel SP-4006 R Zewnętrzny sygnalizator akustyczno-optyczny

Zewnętrzny sygnalizator optyczno-akustyczny SP-4006 przeznaczony jest do stosowania w systemach sygnalizacji włamania i napadu. Źródło światła w sygnalizatorze stanowią dwa zespoły diod LED.

Sygnał dźwiękowy generowany jest przy pomocy przetwornika piezoelektrycznego.

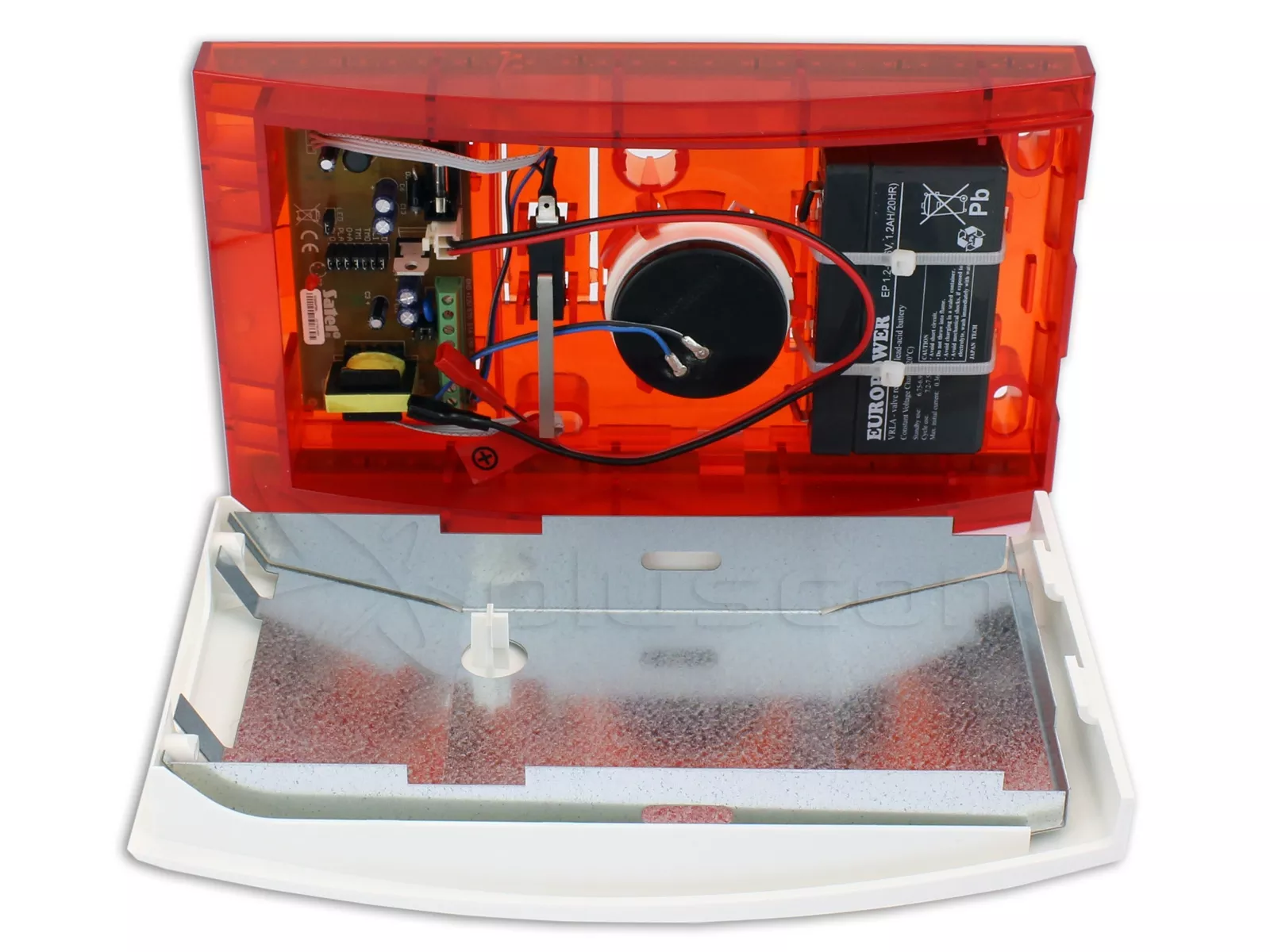

Konstrukcja obudowy sygnalizatora oraz wewnętrzna osłona z blachy ocynkowanej zapewniają wysoki stopień zabezpieczenia sabotażowego (przed otwarciem i przed oderwaniem od podłoża).

Układ elektroniki jest wykonany techniką SMD i zabezpieczony impregnatem przed niekorzystnym wpływem warunków atmosferycznych, co zapewnia wysoką niezawodność urządzenia.

Obudowa zewnętrzna sygnalizatora wykonana jest z wysokoudarowego poliwęglanu PC LEXAN, dzięki czemu charakteryzuje się bardzo dużą wytrzymałością mechaniczną i gwarantuje estetyczny wygląd sygnalizatora nawet po wielu latach eksploatacji.

Sygnalizator dostępny również w kolorze niebieskim:{REL_1179}i pomarańczowym: {REL_1157}

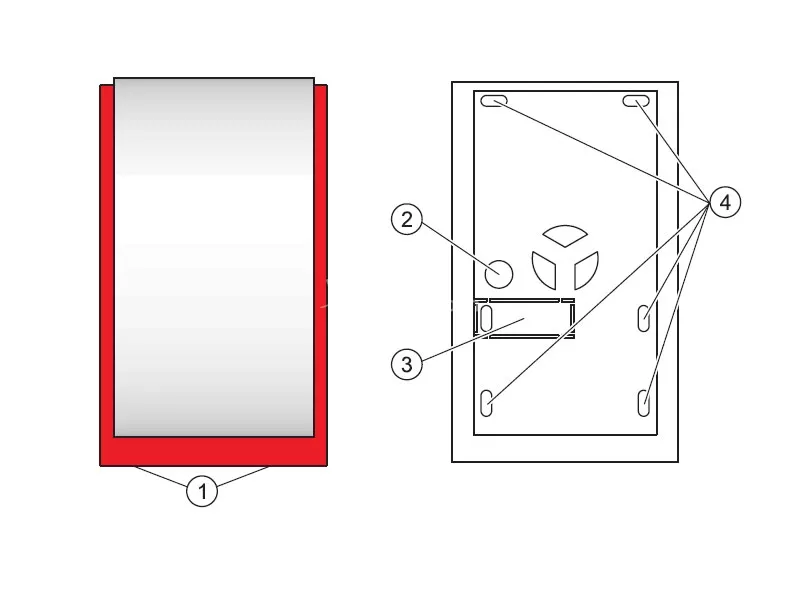

Widok obudowy sygnalizatora SP-4006 R

Objaśnienia do rysunku:

1. wkręty blokujące pokrywę
2. otwór do przeprowadzenia kabla
3. element sabotażowy obudowy (wymaga przykręcenia do podłoża; nie dokręcać na siłę, aby nie zerwać przewężeń)
4. otwory mocujące

Montaż

Sygnalizator SP-4006 należy montować na płaskim podłożu i w możliwie niedostępnym miejscu tak, aby zminimalizować ryzyko sabotażu. Montaż sygnalizatora do podłoża wykonuje się za pomocą wkrętów i kołków rozporowych. Aby zdjąć pokrywę należy wykręcić dwa blokujące wkręty i odchylić ją do góry o kąt ok. 60°. Należy zachować szczególną uwagę przy demontażu i ponownym montażu wewnętrznej osłony z blachy.

Uwaga: Należy zachować odpowiedni odstęp (minimum 2,5 cm) górnej krawędzi obudowy sygnalizatora od sufitu lub innego elementu ograniczającego od góry pozycję mocowania. Brak odstępu może uniemożliwić ponowne założenie pokrywy.

Po zamontowaniu sygnalizatora wskazane jest uszczelnienie otworów mocujących oraz otworu wejścia kabla za pomocą masy silikonowej.
