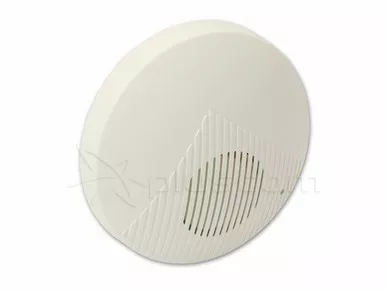

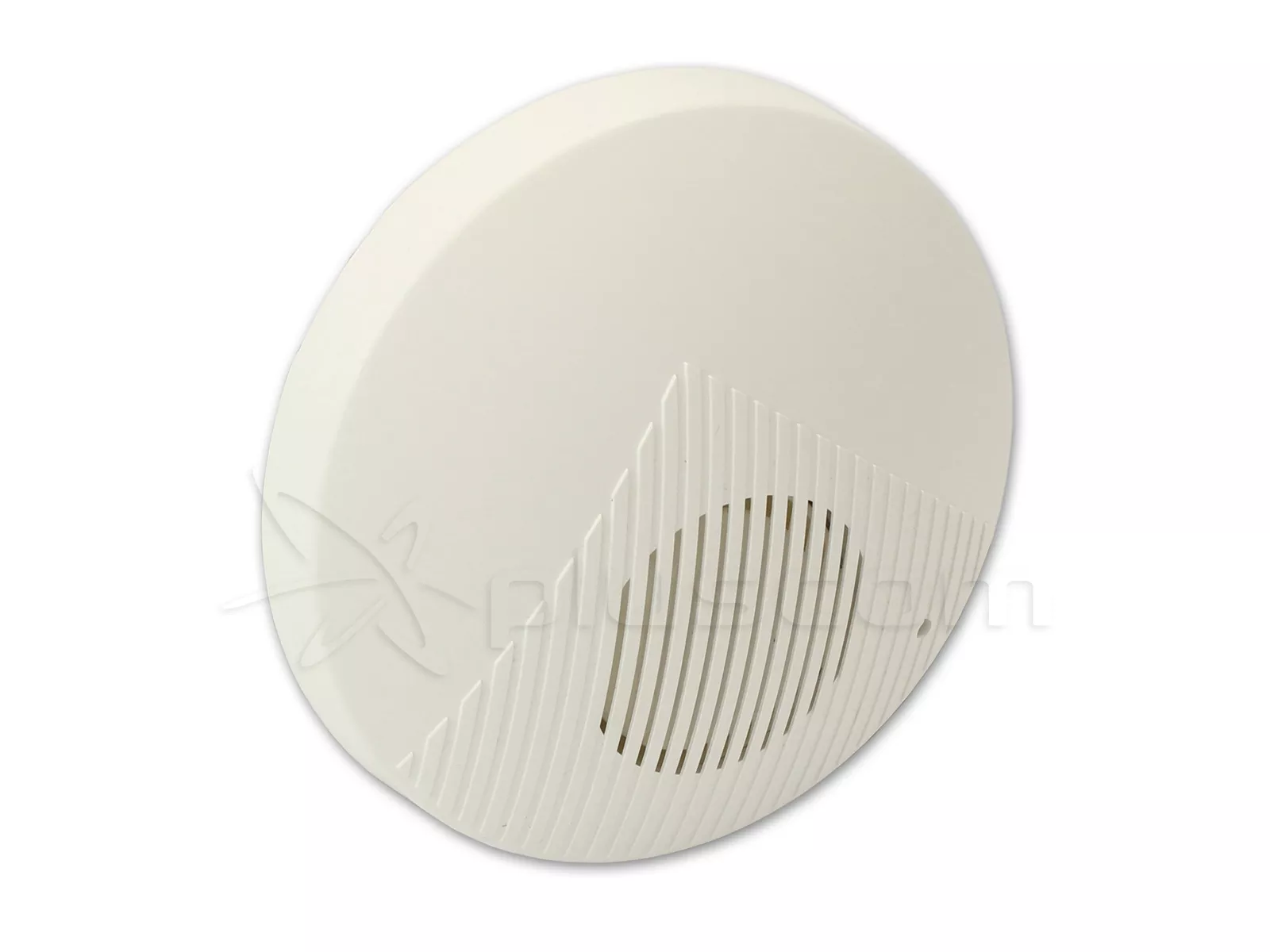

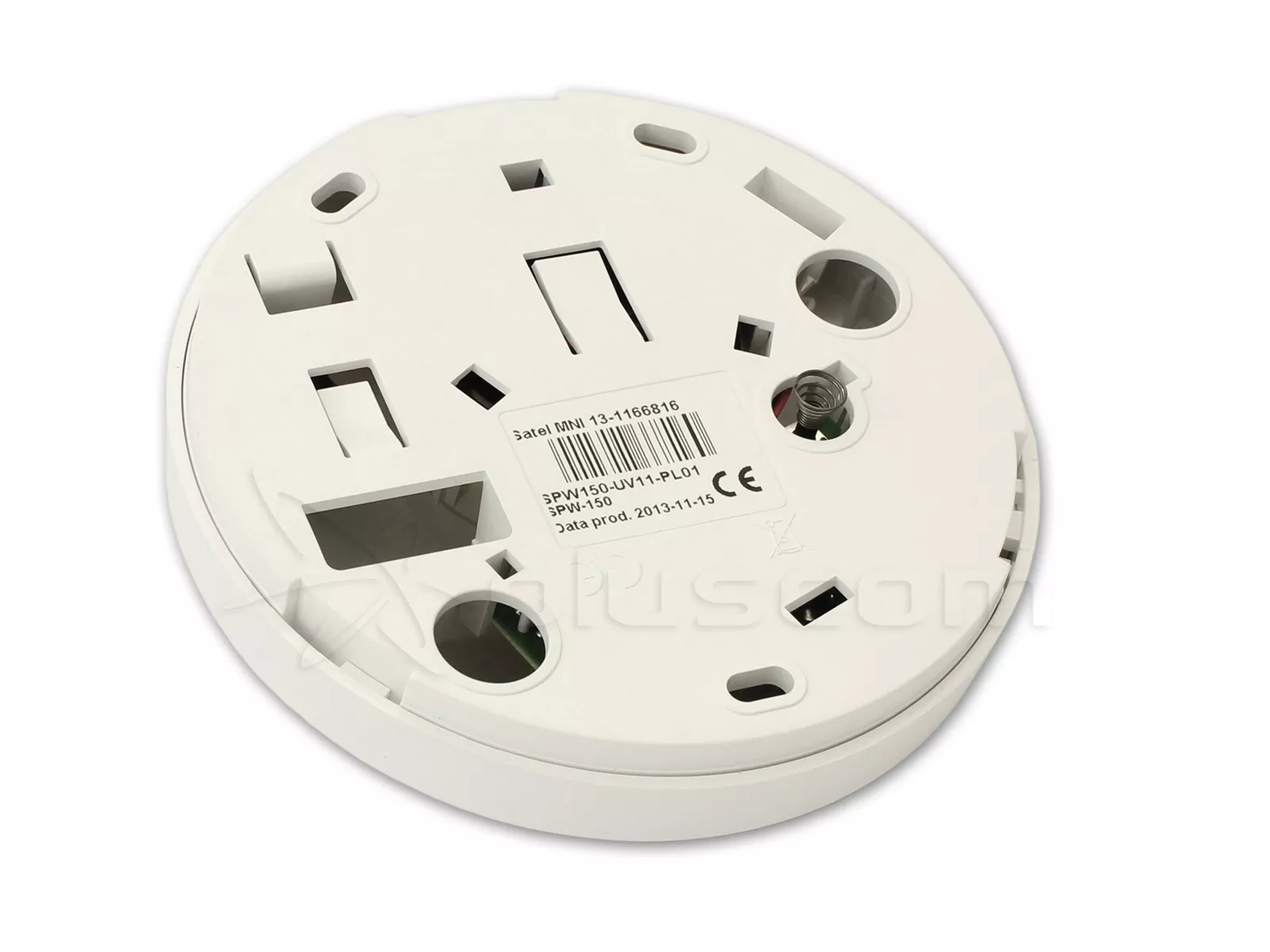

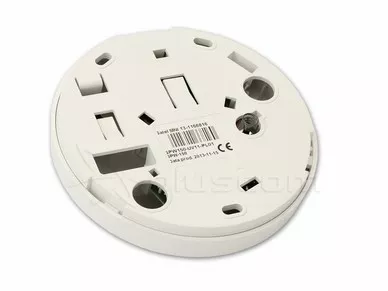

Satel SPW-150 Sygnalizator wewnętrzny z zasilaniem awaryjnym

Sygnalizator SPW-150 przeznaczony jest do dźwiękowego sygnalizowania zdarzeń alarmowych wewnątrz chronionego obiektu.

Wbudowane źródło zasilania awaryjnego powoduje, że SPW-150 zapewni sygnalizację nawet w sytuacji odcięcia go od centrali alarmowej.

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika piezoelektrycznego.
• Wybór jednego z trzech typów sygnalizacji dźwiękowej.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Bateria stanowiąca awaryjne źródło zasilania.
• Alarm w przypadku utraty zasilania zewnętrznego.

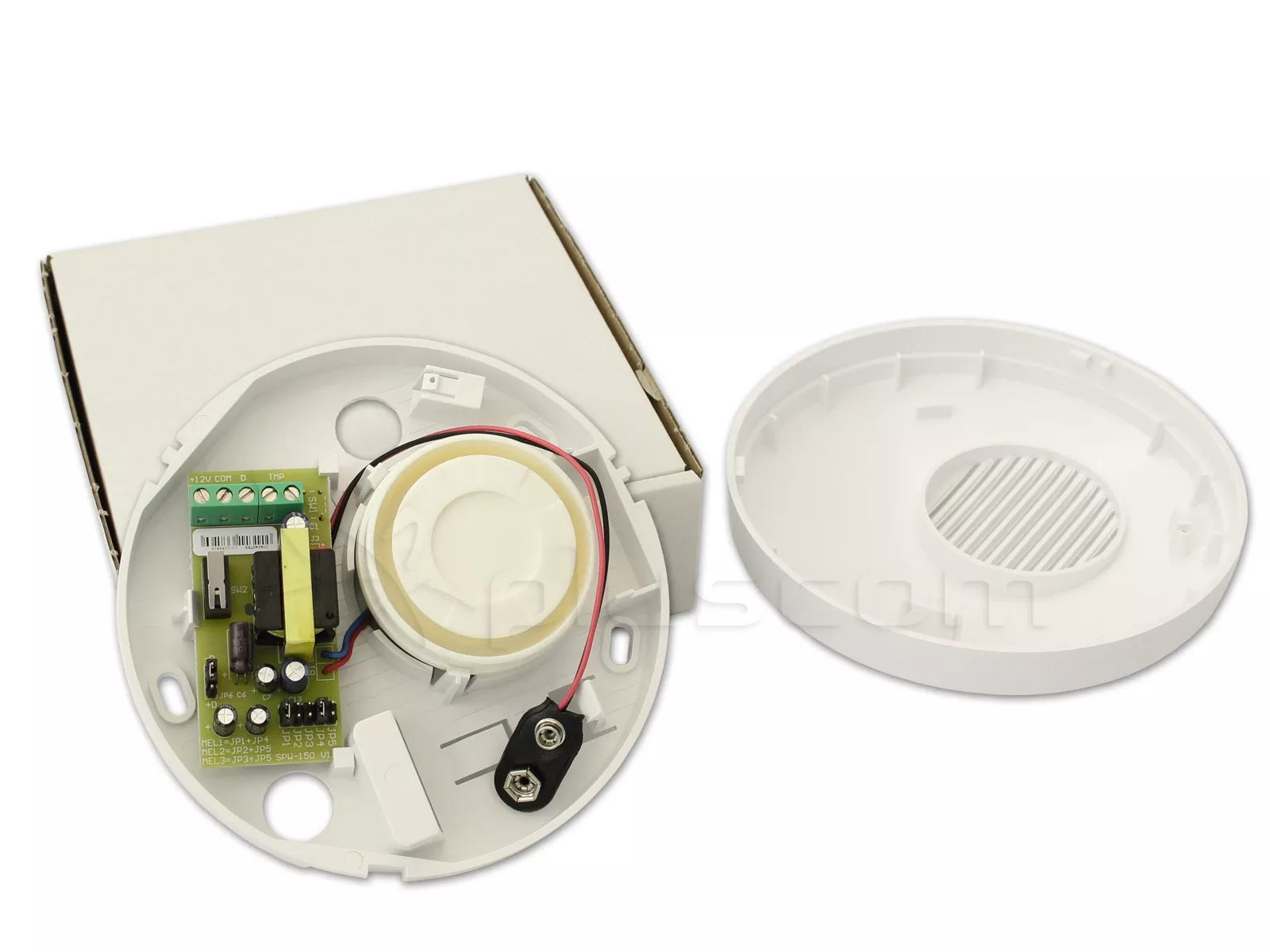

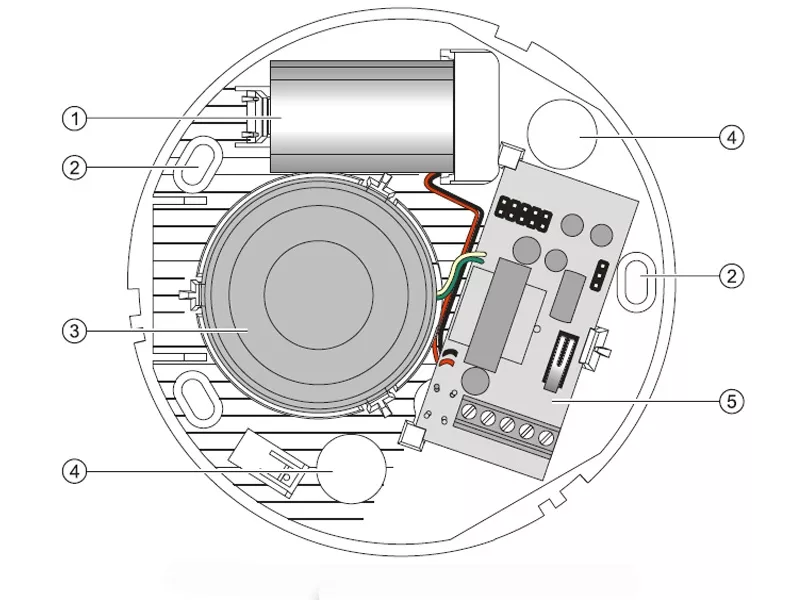

Satel SPW-150 Wnętrze sygnalizatora po zdjęciu pokrywy

Objaśnienia do rysunku 1:

1. bateria.
2. otwory montażowe.
3. przetwornik piezoelektryczny.
4. otwory na kable.
5. płytka elektroniki.

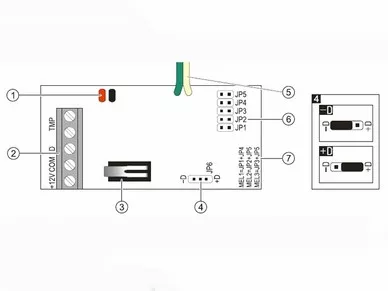

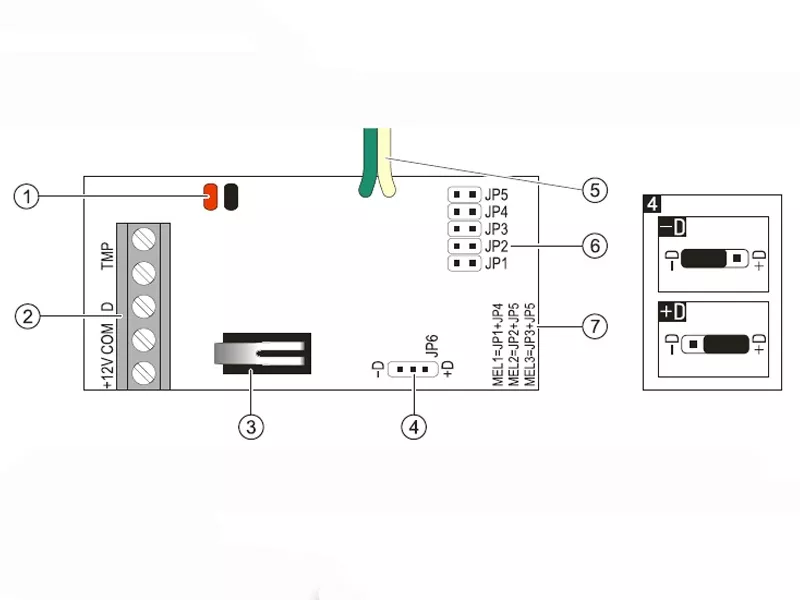

Satel SPW-150 Widok płytki elektroniki i wybór sposobu sterowania sygnalizacją.

Objaśnienia do rysunku 2:

1. przewody do baterii.
2. zaciski:
   • +12V – wejście zasilania.
   • COM – masa.
   • D – wejście sterujące sygnalizacją.
   • TMP – styk sabotażowy.
3. styk sabotażowy reagujący na otwarcie obudowy.
4. kołki do wyboru sposobu wyzwalania sygnalizacji:
   • -D - po odcięciu masy (sterowanie masą);
   • +D - po odcięciu napięcia +12 V (sterowanie napięciem +12 V DC ±15%).
5. przewody do przetwornika piezoelektrycznego.
6. kołki do wyboru typu sygnalizacji dźwiękowej.
7. opis sposobu zakładania zworek dla odpowiednich sygnałów dźwiękowych.

Montaż i podłączenie

• Sygnalizator może być stosowany tylko wewnątrz obiektów chronionych.
• Sygnalizator należy zamontować na płaskim podłożu używając kołków rozporowychi wkrętów.
• Wszystkie połączenia elektryczne należy wykonywać przy wyłączonym zasilaniu.
• Baterię w sygnalizatorze należy zamontować dopiero po zakończeniu wszystkich pracinstalacyjnych i włączeniu zasilania systemu alarmowego. Zamontowanie baterii przedwłączeniem zasilania zewnętrznego spowoduje wyzwolenie sygnalizacji alarmowej.
