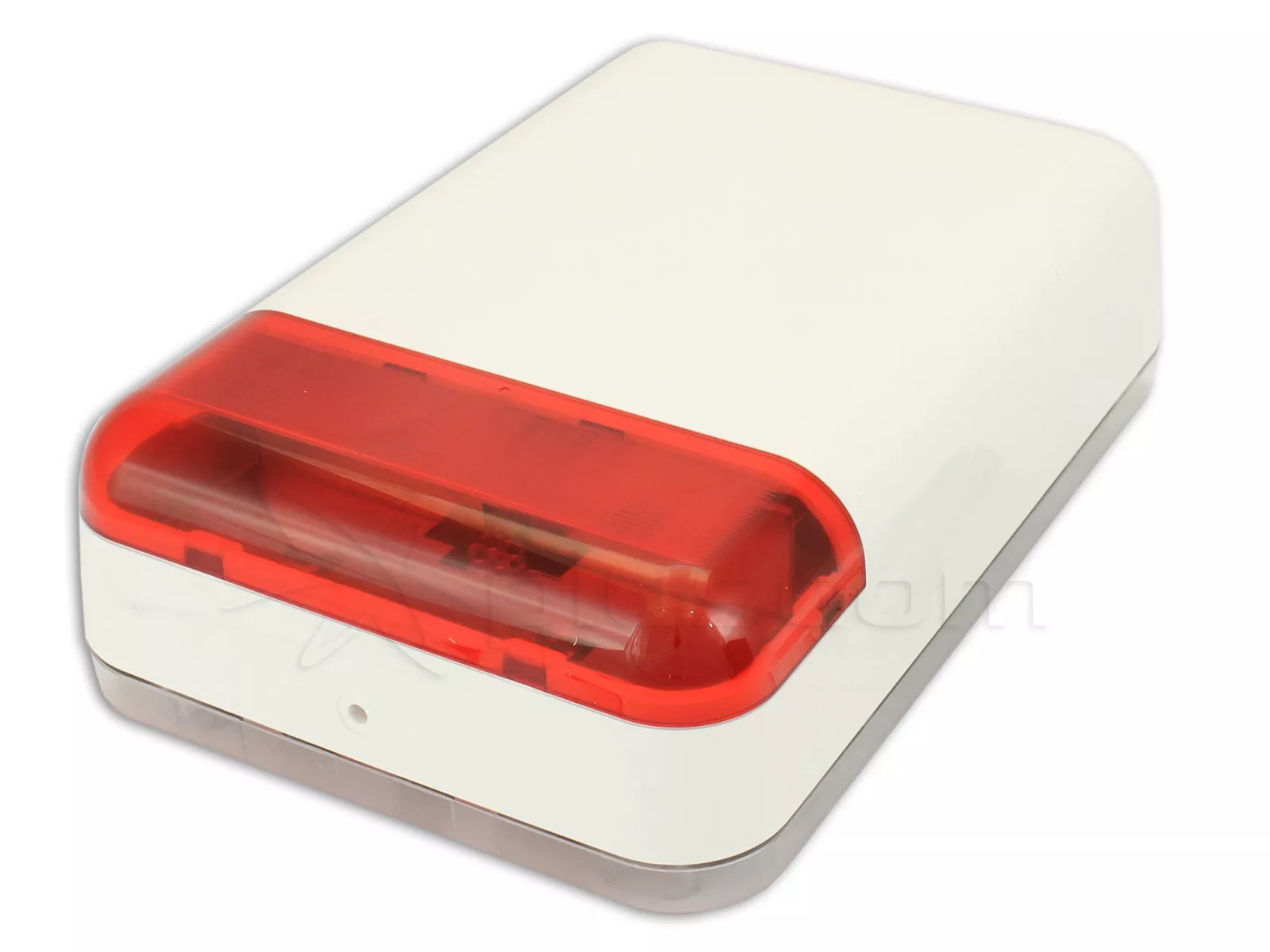

Satel SPL-2010 R Zewnętrzny sygnalizator optyczno-akustyczny

Zewnętrzny sygnalizator optyczno-akustyczny SPL-2010 R jest przeznaczonydo stosowania w systemach sygnalizacji włamania i napadu Funkcję sygnalizacjirealizuje w dwojaki sposób: optycznie (miganiem diod LED umieszczonych w dolnejczęści obudowy) i akustycznie (modulowanym sygnałem dźwiękowym o dużejgłośności).

Źródło światła stanowi zespół diod LED, natomiast sygnał dźwiękowygenerowany jest przy pomocy przetwornika piezoelektrycznego.

Konstrukcjaobudowy sygnalizatora zapewnia wysoki stopień zabezpieczenia antysabotażowego(przed otwarciem, przed oderwaniem od podłoża oraz przed próbą zapiankowaniaprzetwornika).

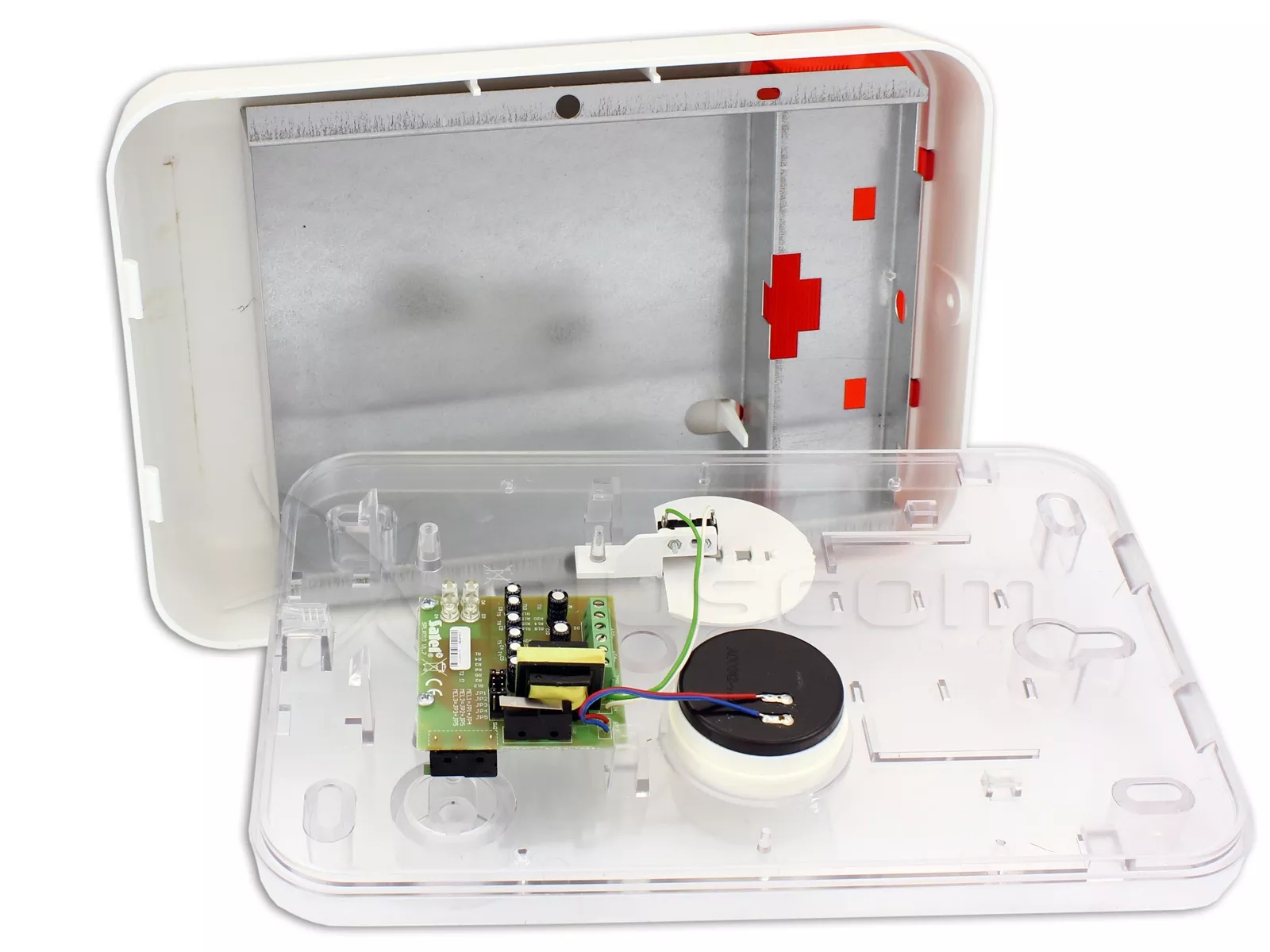

Układ elektroniki jest wykonany techniką SMD i zabezpieczonyimpregnatem przed niekorzystnym wpływem warunków atmosferycznych, cozapewnia wysoką niezawodność urządzenia.

Obudowa zewnętrzna SPL-2010 Rwykonana jest z wysokoudarowego poliwęglanu PC LEXAN, dzięki czemucharakteryzuje się bardzo dużą wytrzymałością mechaniczną i gwarantuje estetycznywygląd sygnalizatora nawet po wielu latach eksploatacji. Wewnętrzna osłona zblachy ocynkowanej stanowi dodatkową ochronę elementów elektroniki przeduszkodzeniem mechanicznym.

Sygnalizator dostępny jest również w kolorze niebieskim:{REL_1169}i pomarańczowym:{REL_1148}

Montaż

Sygnalizator SPL-2010 R należy montować na płaskim podłożu i w możliwieniedostępnym miejscu tak, aby zminimalizować ryzyko sabotażu. Montażsygnalizatora do podłoża wykonuje się za pomocą wkrętów i kołków rozporowych(wkręty i kołki rozporowe są w komplecie z sygnalizatorem).

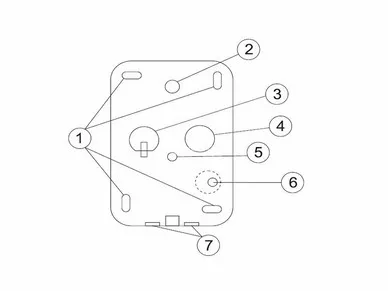

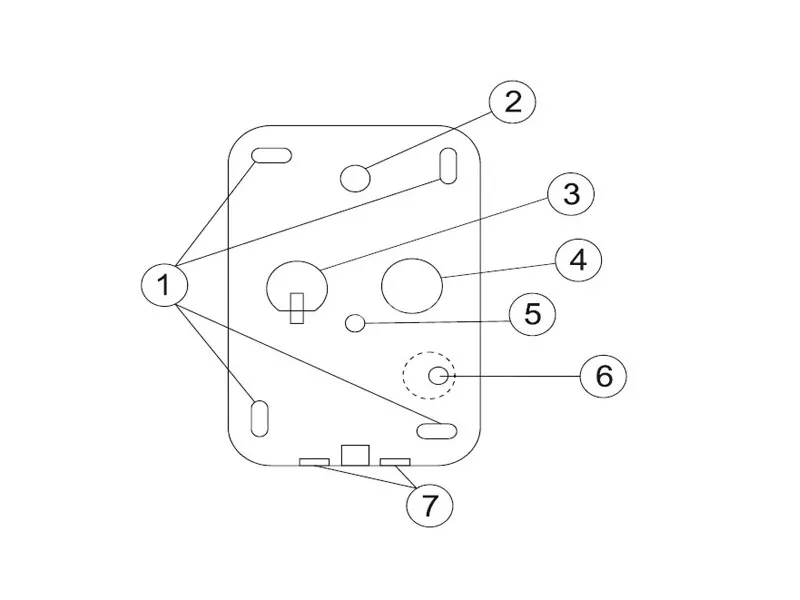

Widok obudowy sygnalizatora SPL-2010 O

Objaśnienia do rysunku:

1. otwory mocujące
2. otwór pomocniczy
3. czujnik antypiankowy
4. sygnalizator akustyczny
5. otwór do kabla
6. „S” element sabotażowy (wymaga przykręcenia do podłoża; nie dokręcać na siłę,aby nie zerwać przewężeń)

Po zamontowaniu sygnalizatora wskazane jest uszczelnienie otworów mocujących,otworu pomocniczego oraz otworu wejścia kabla za pomocą masy silikonowej.
