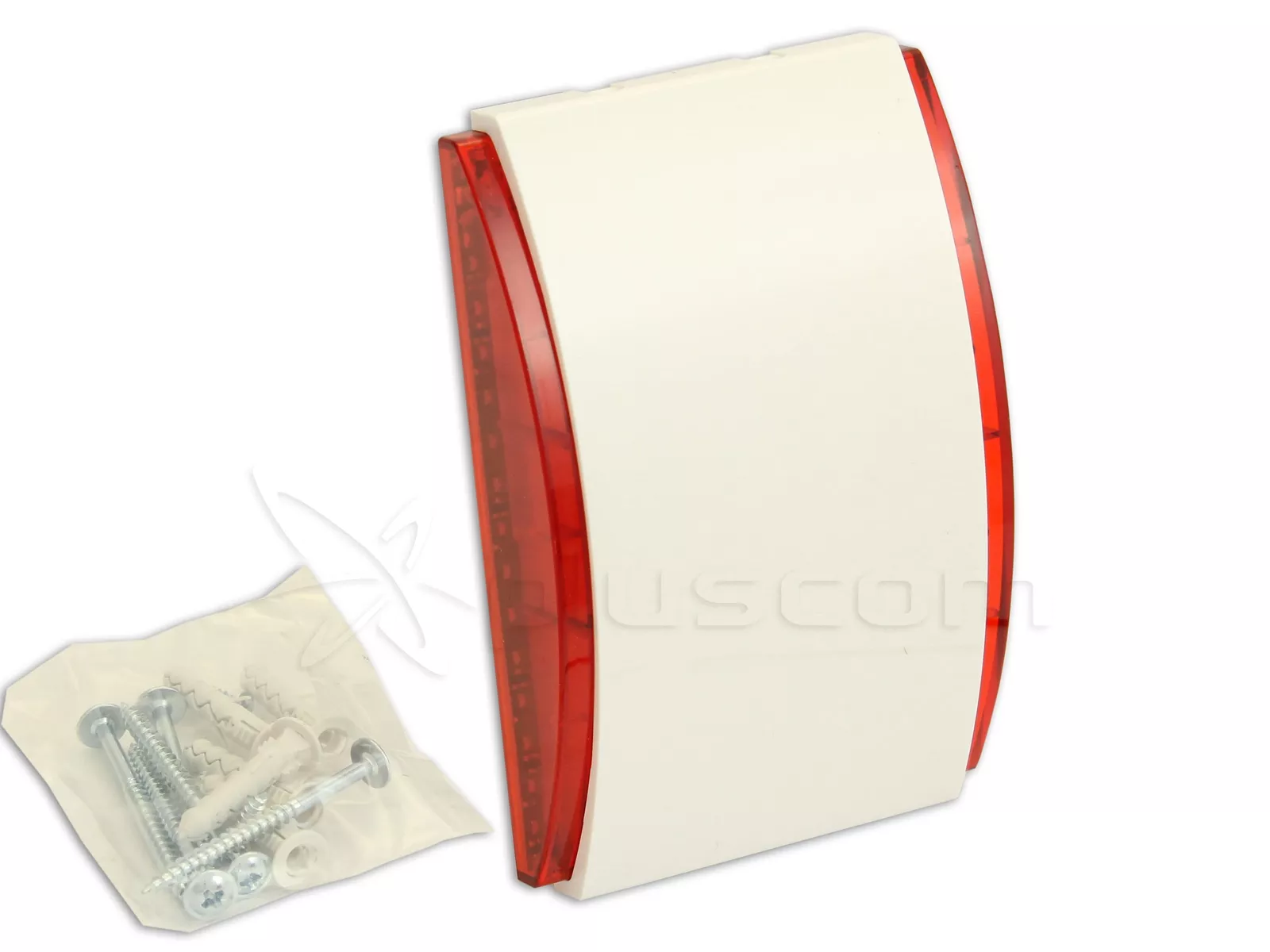

Satel SPW-220R Wewnętrzny sygnalizator optyczno-akustyczny (czerwony)

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika piezoelektrycznego.
• Sygnalizacja optyczna realizowana przy pomocy dwóch zespołów diod LED.
• Możliwość wyboru jednego z trzech typów sygnalizacji dźwiękowej.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Obudowa wykonana z wysokoudarowego poliwęglanu PC LEXAN charakteryzująca się bardzo dużąwytrzymałością mechaniczną.

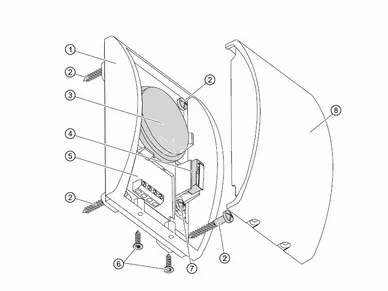

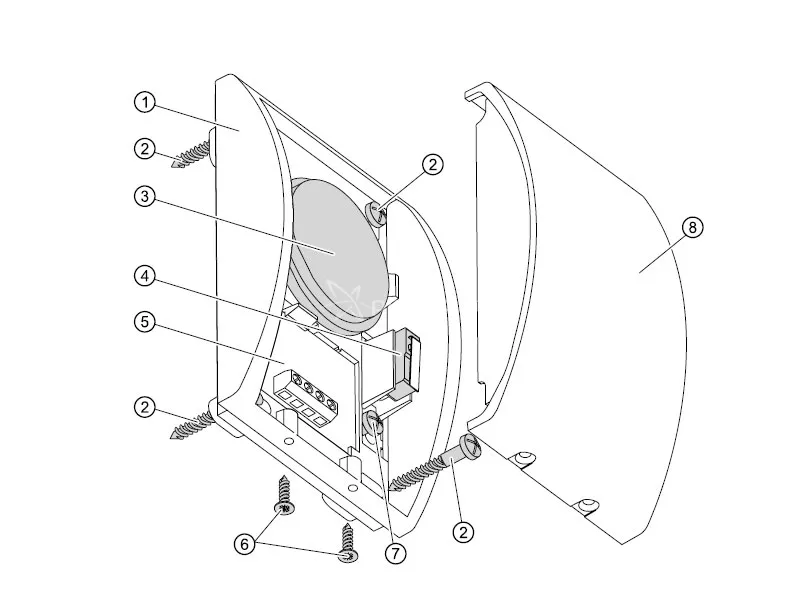

Widok sygnalizatora SATEL SPW-220 R

Opis sygnalizatora

1. podstawa obudowy
2. wkręty mocujące sygnalizator do podłoża
3. przetwornik piezoelektryczny
4. styk sabotażowy
5. płytka elektroniki
6. wkręty blokujące pokrywę obudowy
7. wkręt mocujący do podłoża element sabotażowy obudowy
8. okrywa obudowy

Sygnalizator SPW-220 dostępny w kolorze niebieskim

Satel SPW-210BL Wewnętrzny sygnalizator akustyczny (niebieski)

70.11 PLN

 Dodaj do koszyka

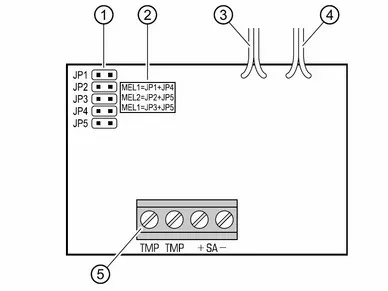

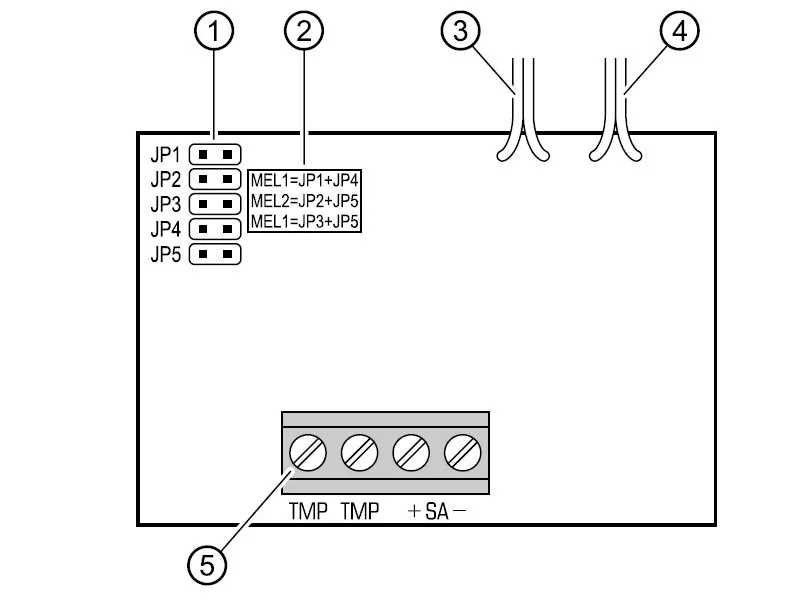

Widok płytki elektroniki SATEL SPW-220 R

Opis schematu

1. kołki do ustawiania typu sygnału dźwiękowego
2. opis sposobu zakładania zworek dla odpowiednich sygnałów dźwiękowych
3. przewody do przetwornika piezoelektrycznego
4. przewody do styku sabotażowego
5. przewody do zespołów diod LED
6. zaciski:
   • TMP – obwód sabotażowy (NC)
   • +SA- – sygnalizacja akustyczna
   • +SO- – sygnalizacja optyczna

Montaż

Sygnalizator może być stosowany tylko wewnątrz pomieszczeń.

Sygnalizator należy zamontować na płaskim podłożu używając kołków rozporowych i wkrętów.

Wszystkie połączenia należy wykonywać przy wyłączonym zasilaniu systemu alarmowego.

Możliwe jest sterowanie dwoma rodzajami sygnalizacji z jednego wyjścia centrali przypołączonych równolegle złączach +SA z +SO oraz -SA z -SO.
