Satel SD-3001 R Zewnętrzny sygnalizator optyczno-akustyczny

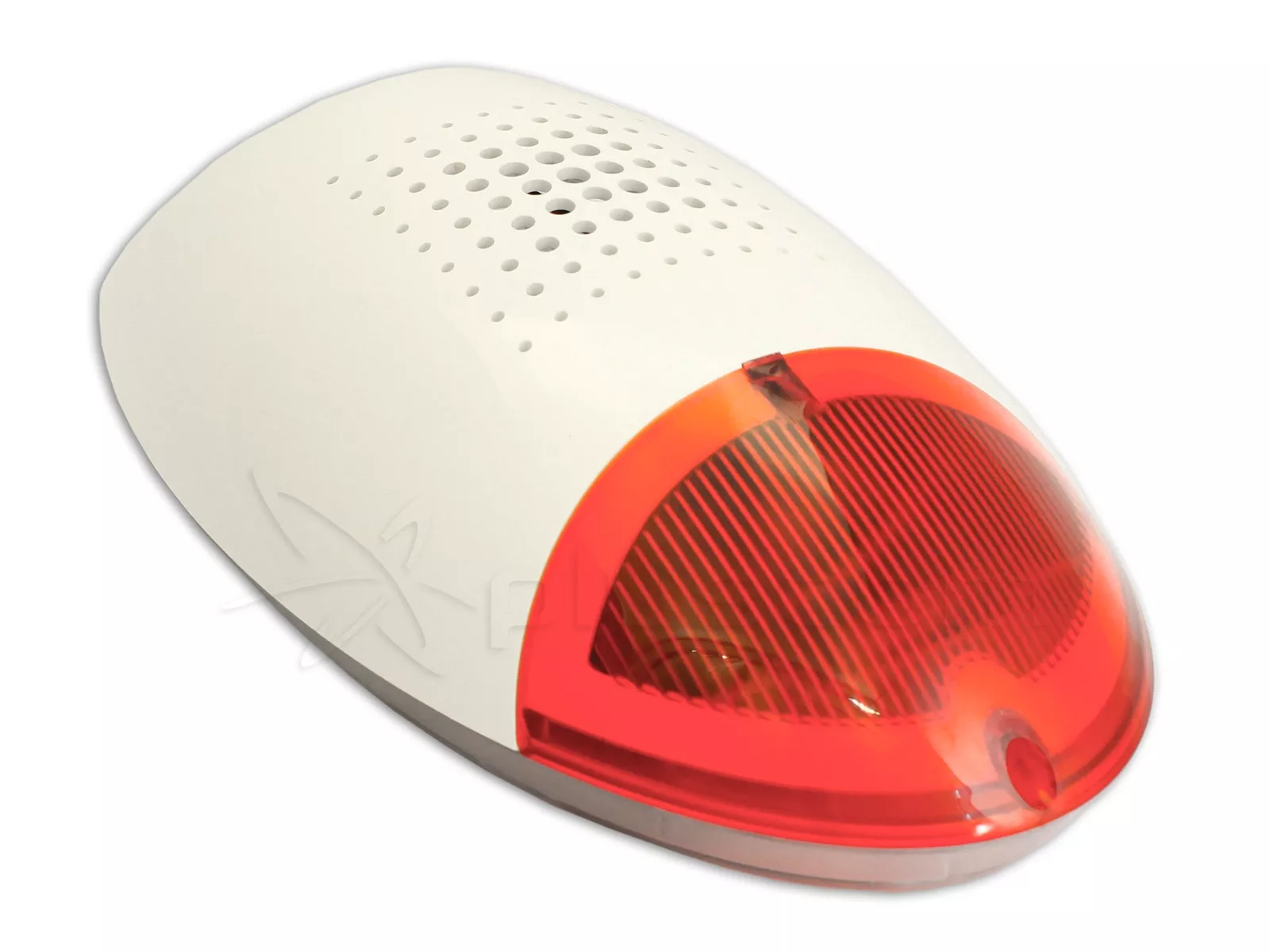

Zewnętrzny sygnalizator optyczno-akustyczny SD-3001 R

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika dynamicznego.
• Sygnalizacja optyczna realizowana przy pomocy diod LED.
• Możliwość pracy z akumulatorem stanowiącym awaryjne źródło zasilania.
• Wybór jednego z czterech typów sygnalizacji dźwiękowej.
• Układ elektroniki zabezpieczony przed wpływem warunków atmosferycznych.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Wewnętrzna osłona z blachy ocynkowanej.
• Obudowa wykonana z wysokoudarowego poliwęglanu PC LEXAN charakteryzująca się bardzodużą wytrzymałością mechaniczną.

Sygnalizator wymaga zasilania napięciem stałym 12 V ±15%. Sygnalizacja uruchamiana jest pozmianie stanu na wejściu STA (sygnalizacja akustyczna) lub STO (sygnalizacja optyczna). Sposóbwyzwalania określa się przy pomocy kołków PLA i PLO. Wyzwolenie sygnalizacji alarmowej możliwejest dopiero po 20 sekundach od włączenia zasilania, pod warunkiem, że stan na wejściu sterującymsygnalizacją był przez ten czas stabilny i zgodny z określonym przy pomocy kołków dla stanunieaktywnego. 20-sekundowe opóźnienie zapobiega przypadkowemu wyzwoleniu sygnalizacjiw trakcie prac instalatorskich.

Sygnalizator dostępny również w kolorze niebieskim: {REL_1182} i pomarańczowym {REL_1160}

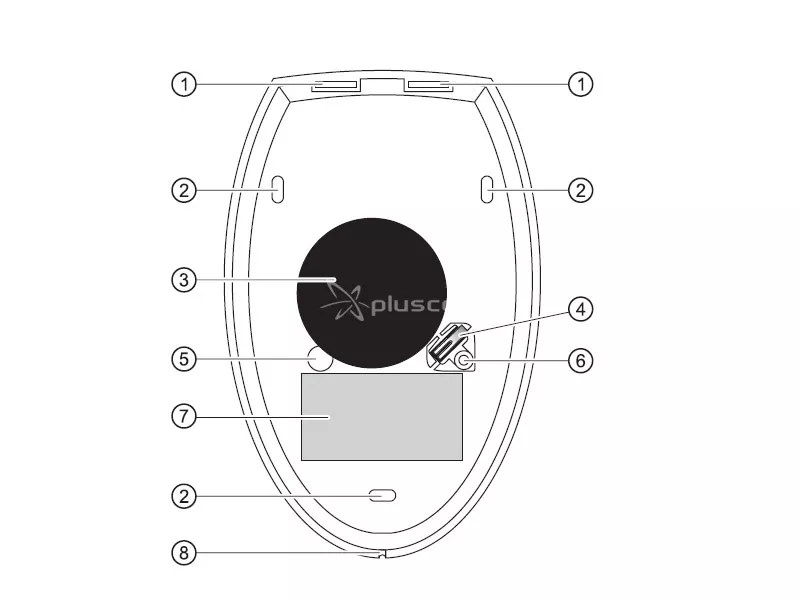

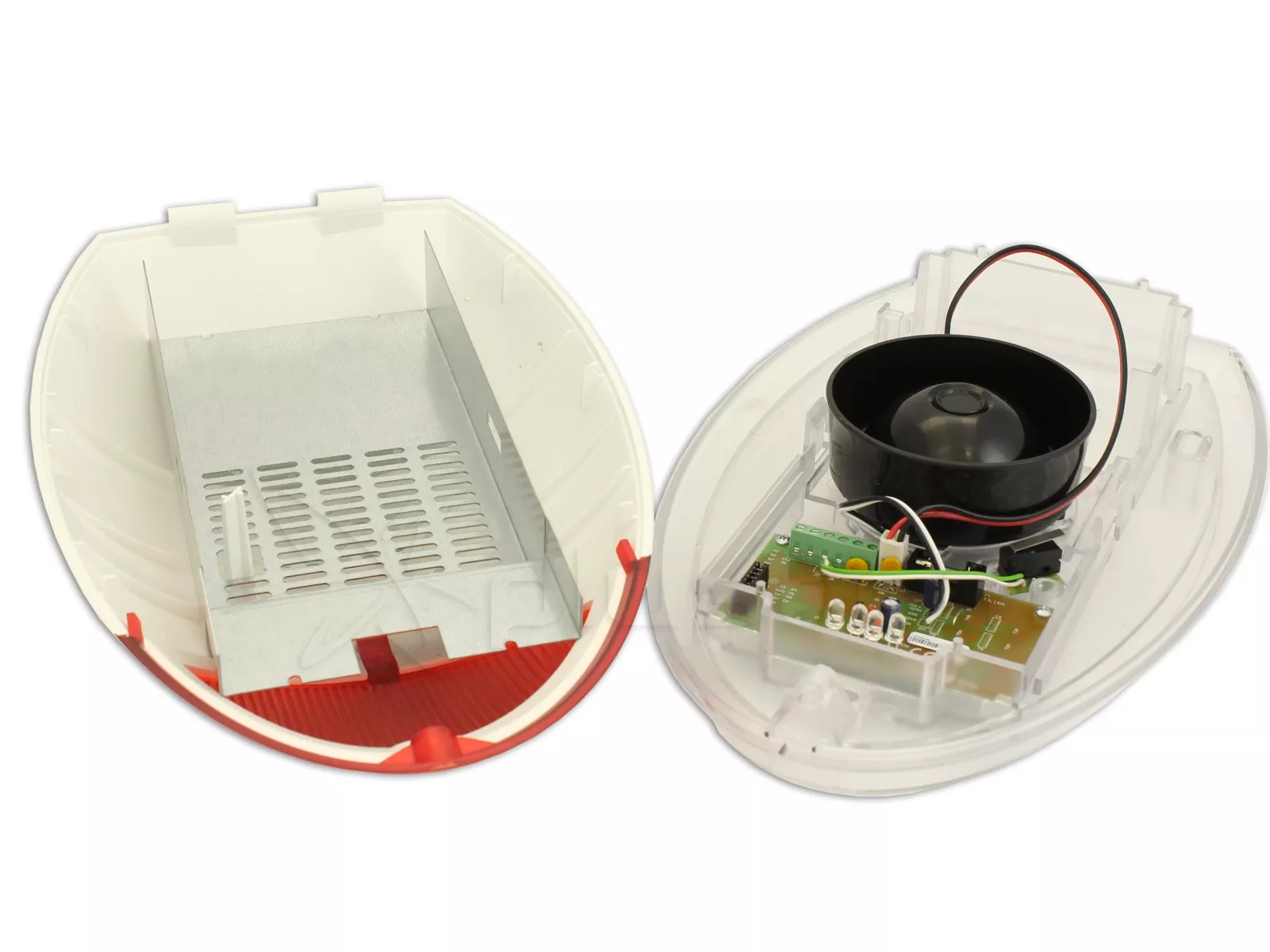

Widok podstawy obudowy sygnalizatora SATEL SD-3001 R

Objaśnienia do rysunku:

1. otwory do montażu pokrywy.
2. otwory na wkręty mocujące podstawę do podłoża.
3. przetwornik dynamiczny.
4. styk sabotażowy (NC). Istnieje możliwość wymiany mechanicznego styku sabotażowegona hermetyczny mikroprzełącznik kontaktronowy, który można zakupić oddzielnie.
5. otwór do przeprowadzenia kabla.
6. otwór na wkręt mocujący do podłoża element sabotażowy. Element sabotażowy należyprzykręcać ostrożnie, aby nie zniszczyć przewężeń łączących go z podstawą obudowy(przewężenia te zostaną zerwane przy próbie oderwania sygnalizatora od podłoża).
7. płytka elektroniki.
8. otwór do odprowadzania wody (nie zatykać).

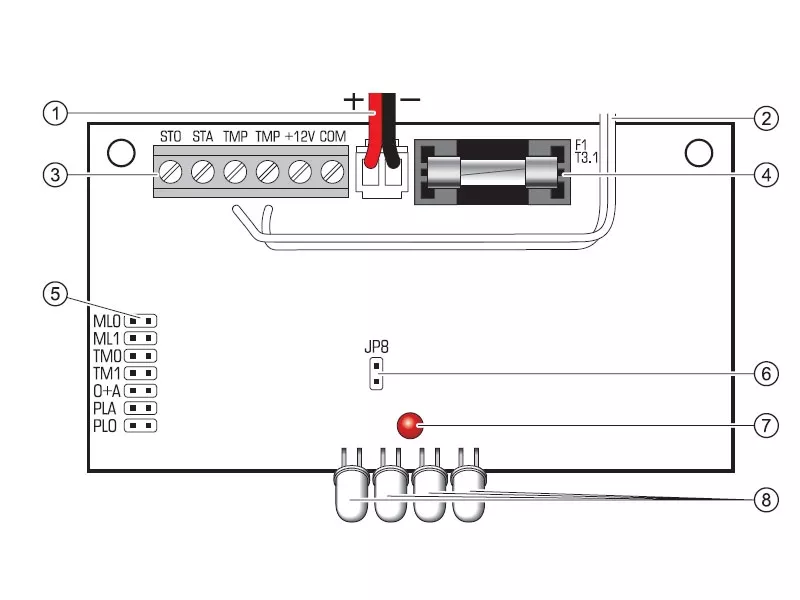

Widok płytki elektroniki SATEL SD-3001 R

Opis schematu:

1. przewody do podłączenia akumulatora (czerwony +, czarny -).
2. przewody do styku sabotażowego.
3. zaciski:
   • STO - sterowanie sygnalizacją optyczną.
   • STA - sterowanie sygnalizacją akustyczną.
   • TMP - obwód sabotażowy.
   • +12V - zasilanie.
   • COM - masa.
4. bezpiecznik układu ładowania akumulatora (3,15 A).
5. kołki do konfiguracji sygnalizatora (patrz: rozdział KONFIGURACJA SYGNALIZATORA).
6. kołki do włączania/wyłączania sygnalizacji obecności zasilania zewnętrznego. Sygnalizacja jestwłączona, gdy kołki są zwarte.
7. dioda sygnalizująca obecność zasilania zewnętrznego (krótki błysk co ok. 3 sekundy).
8. diody do sygnalizacji optycznej alarmu.
