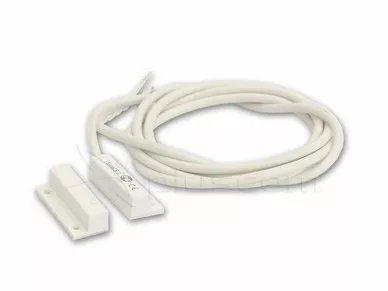

Satel S-1 Czujka magnetyczna (biała)

15.99 PLN
13.00 PLN netto

Producent: Satel
Kod produktu: #4168
  • Pętla sabotażowa
  • Odległość zamknięcia styków 18mm
  • Odległość otwarcia styków 28mm
  • Maksymalne napięcie/prąd 20V/0,02A

 Dostawa:
Wyślemy pojutrze!
Planowane dostarczenie: 2018-10-23 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu. Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone przewody elektryczne.

Dwa przewody są podłączone do kontaktronu, a dwa (skręcone ze sobą) stanowią pętlę przeciwsabotażową.

S-1 przystosowana jest do montażu powierzchniowego

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

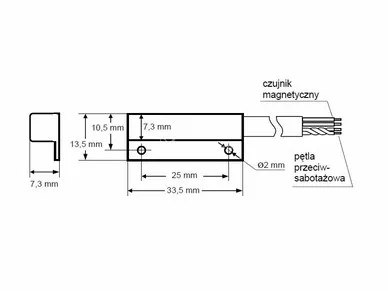

Kontaktron czujki S-1 w obudowie plastikowej

Kontaktron czujki S-1 w obudowie plastikowej

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp. Elementy czujki S-1 mocuje się do powierzchni przy pomocy wkrętów, odpowiednim klejem lub taśmą dwustronną.

Uwagi

W żadnym przypadku nie wolno skracać (przycinać) elementu zawierającego magnes.

Należy zachować szczególną ostrożność podczas montażu części czujki zawierającej kontaktron. Nie może ona być uderzana ani wbijana do otworu przy pomocy młotka, ponieważ zawiera wewnątrz delikatny element, który może ulec zniszczeniu.


Specyfikacja techniczna
Odległość otwarcia styków kontaktronu: 28mm
Odległość zamknięcia styków kontaktronu: 18mm
Oporność przejściowa: 0,15Ohm
