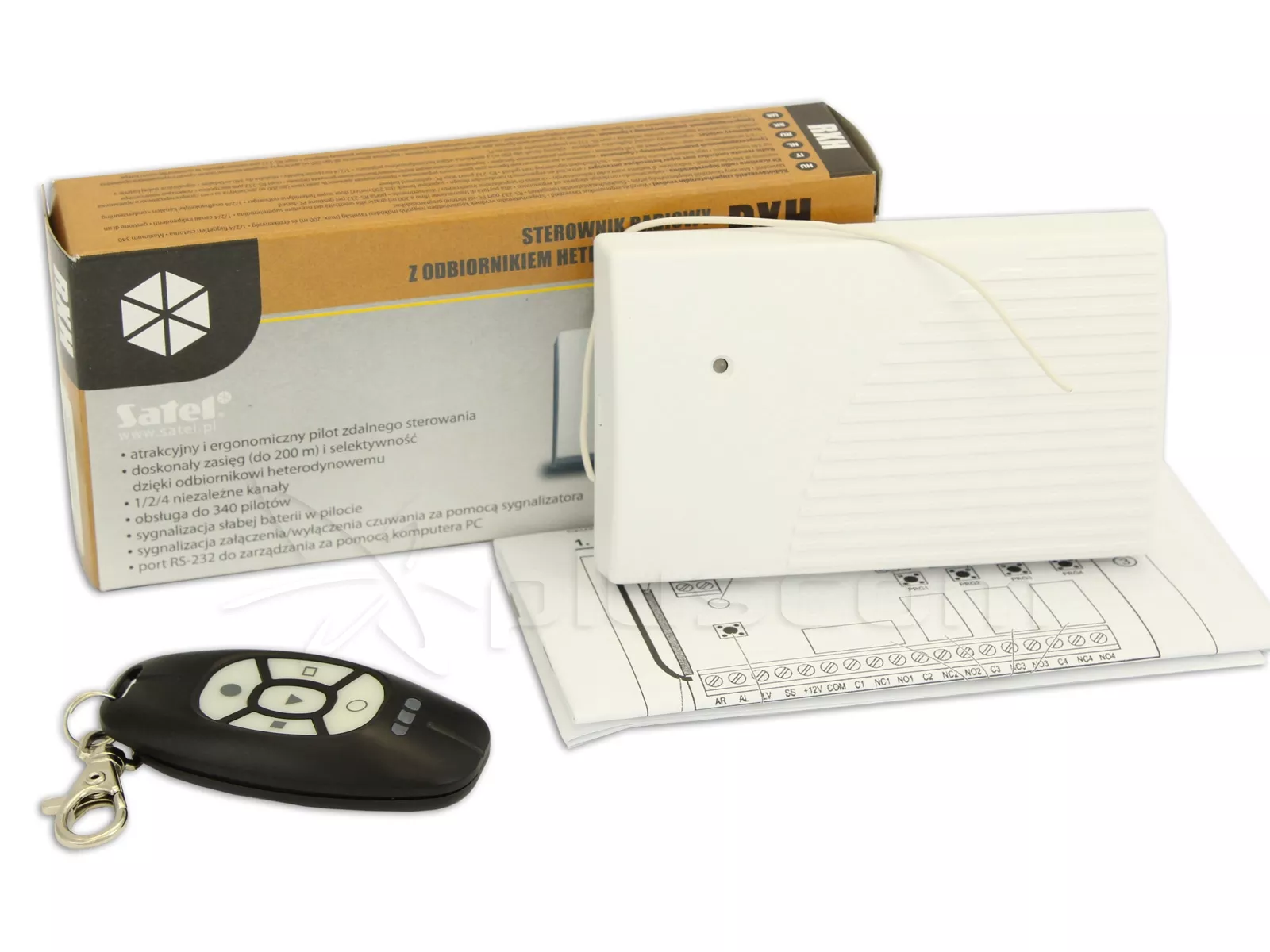

Satel RXH-2K Zestaw uniwersalnego sterownika radiowego

Sterownik radiowy RXH-2K umożliwia zdalne sterowanie urządzeniami elektrycznymi przy pomocy nadajników radiowych (pilotów).

Może współpracować maksymalnie z 340 pilotami.

Obsługuje wyłącznie piloty 433 MHz

Cechy:

• 2 niezależne kanały z wyjściem przekaźnikowym
• możliwość skonfigurowania wyjść w trybie monostabilnym (na czas) lub bistabilnym (włącz/wyłącz)
• obsługa do 340 pilotów z możliwością zarządzania za pomocą komputera
• sygnalizacja słabej baterii pilota
• potwierdzanie załączania/wyłączania czuwania
• możliwość konfiguracji za pomocą komputera
• zasięg do 200 m w terenie otwartym
•

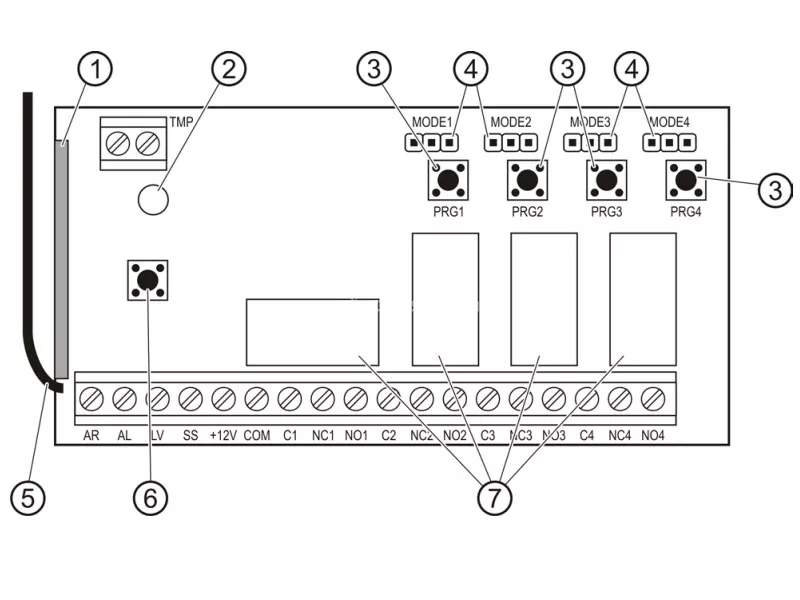

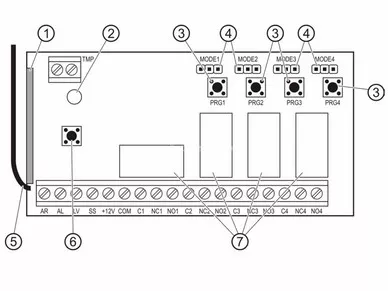

  Schemat płytki SATEL RXH-2K

  Objaśnienia do rysunku:

  1. odbiornik heterodynowy o wysokiej czułości odporny na sygnały zakłócające;
  2. dioda LED;
  3. przyciski programowania (PRG1 – kanał 1; PRG2 – kanał 2; PRG3 – kanał 3; PRG4 - kanał 4);
  4. kołki do programowania trybu pracy przekaźników (MODE1 – kanał 1; MODE2 - kanał 2; MODE3 – kanał 3; MODE4 – kanał 4);
  5. antena;
  6. styk sabotażowy;
  7. przekaźniki (w sterowniku RXH-2K tylko 2).

  Montaż

  Płytka elektroniki sterownika radiowego zawiera elementy elektroniczne wrażliwe na wyładowania elektrostatyczne. Dlatego przed montażem należy je rozładować, a w czasie montażu unikać dotykania elementów na płytce elektroniki.

  Sterownik radiowy RXH-2K/RXH-4K oferowany jest w plastikowej obudowie. Przy jej zamykaniu należy zwrócić szczególną uwagę, aby nie wcisnąć kablami przycisku programowania.

  Zaleca się używanie w pilotach baterii przewidzianych do użytkowania przez producenta. Konieczna jest okresowa kontrola stanu baterii (np. przez obserwację sposobu świecenia diody LED na płytce odbiornika podczas naciskania przycisku pilota) i w razie potrzeby wymiana zużytych baterii na nowe.
