#4063

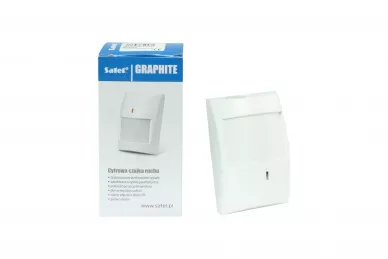

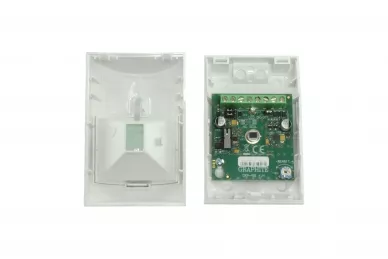

Satel GRAPHITE Cyfrowa czujka PIR

79.95 PLN
65.00 PLN netto

Producent: Satel
  • Podwójny pyroelement
  • Precyzyjna soczewka Fresnela
  • Pamięć alarmu
  • Uchwyt regulacyjny w komplecie

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-04-27 Piątek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Cyfrowa czujka ruchu GRAPHITE charakteryzuje się dużą czułością przy równocześnie wysokiej odporności na zakłócenia i fałszywe alarmy. Konstrukcja czujki oparta jest na zaawansowanym procesorze sygnałowym z przetwornikiem wysokiej rozdzielczości.

W czujce wykorzystano podwójny element piroelektryczny.

Zaawansowany mechanizm cyfrowej kompensacji temperatury umożliwia pracę w szerokim zakresie temperatur. Dodatkowe atuty czujki to pamięć alarmów oraz możliwość zdalnego włączania i wyłączania diody LED.

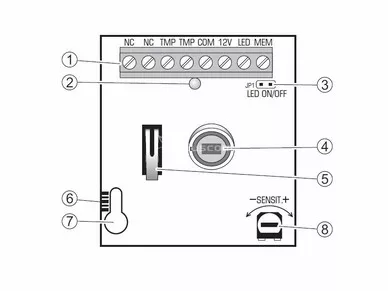

Schemat plytki czujki podczerwieni SATEL GRAPHITE

Schemat plytki czujki podczerwieni SATEL GRAPHITE

Objaśnienia do rysunku:

  1. zaciski:
    • NC – przekaźnik (NC).
    • TMP – styk sabotażowy.
    • COM – masa.
    • 12V – wejście zasilania.
    • LED – wejście umożliwia zdalne włączanie/wyłączanie diody LED, jeżeli zdjęta jest zworka z kołków LED ON/OFF. Dioda LED będzie sygnalizować naruszenia, gdy wejście LED zostanie zwarte do masy. Do sterowania wejściem można wykorzystać wyjście centrali alarmowej typu OC zaprogramowane np. jako WSKAŹNIK TRYBU SERWISOWEGO lub PRZEŁĄCZNIK BISTABILNY.
    • MEM – wejście sterujące pamięcią alarmu. Do wejścia należy podłączyć wyjście centrali alarmowej typu OC zaprogramowane jako WSKAŹNIK CZUWANIA. Jeżeli wejście jest zwarte do masy i czujka zarejestruje ruch – wywołując tym samym alarm – dioda LED będzie sygnalizować miganiem pamięć alarmu. Sygnalizacja pamięci alarmu trwa do czasu ponownego zwarcia wejścia do masy. Odcięcie wejścia od masy (wyłączenie czuwania) nie kasuje pamięci alarmu.
  2. dioda LED. Świeci na czerwono przez ok. 2 sekundy po zarejestrowaniu ruchu przez czujkę i zadziałaniu przekaźnika (rozwarciu styków NC). Umożliwia to instalatorowi sprawdzenie poprawności działania czujki i przybliżone określenie obszaru chronionego. Miganie diody sygnalizuje pamięć alarmu.
  3. kołki LED ON/OFF. Założenie zworki włącza sygnalizację przy pomocy diody LED niezależnie od stanu wejścia LED.
  4. pyroelement.
  5. styk sabotażowy.
  6. podziałka do pozycjonowania pyroelementu względem soczewki
  7. otwór na wkręt mocujący.
  8. potencjometr do regulacji czułości czujki.

Przez 30 sekund po włączeniu zasilania czujka jest w stanie rozruchowym, co sygnalizuje krótkimi błyskami diody LED. Dopiero po upływie tego czasu czujka przechodzi w stan pracy.

Czujka monitoruje napięcie zasilania oraz poprawność działania toru sygnałowego. W przypadku dłuższego niż 2 sekundy spadku napięcia poniżej 9V (±5%) lub stwierdzenia usterki toru sygnałowego, czujka sygnalizuje awarię załączeniem przekaźnika alarmowego oraz ciągłym świeceniem diody. Sygnalizacja awarii trwa przez cały czas jej występowania.

Montaż

  1. Otworzyć obudowę
  2. Wyjąć płytkę z elektroniką.
  3. Wykonać odpowiednie przepusty pod wkręty i kabel w tylnej ściance obudowy.
  4. Przeprowadzić kabel przez wykonany otwór.
  5. Przymocować tylną ściankę obudowy do załączonego uchwytu lub do ściany.
  6. Podłączyć przewody do odpowiednich zacisków.
  7. Przy pomocy potencjometru określić czułość czujki.
  8. Zamknąć obudowę czujki.

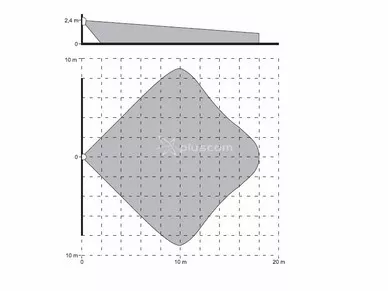

Obszar detekcji czujki SATEL GRAPHITE

Obszar detekcji czujki SATEL GRAPHITE


Specyfikacja techniczna
Warunki pracy: -30 ... +55°C
Pobór prądu w stanie gotowości: 12mA
Zalecana wysokość montażu: 2,40m
Spełnia normy:
EN 50130-5
EN 50131-1
EN 50131-2-2
EN 50130-4
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
