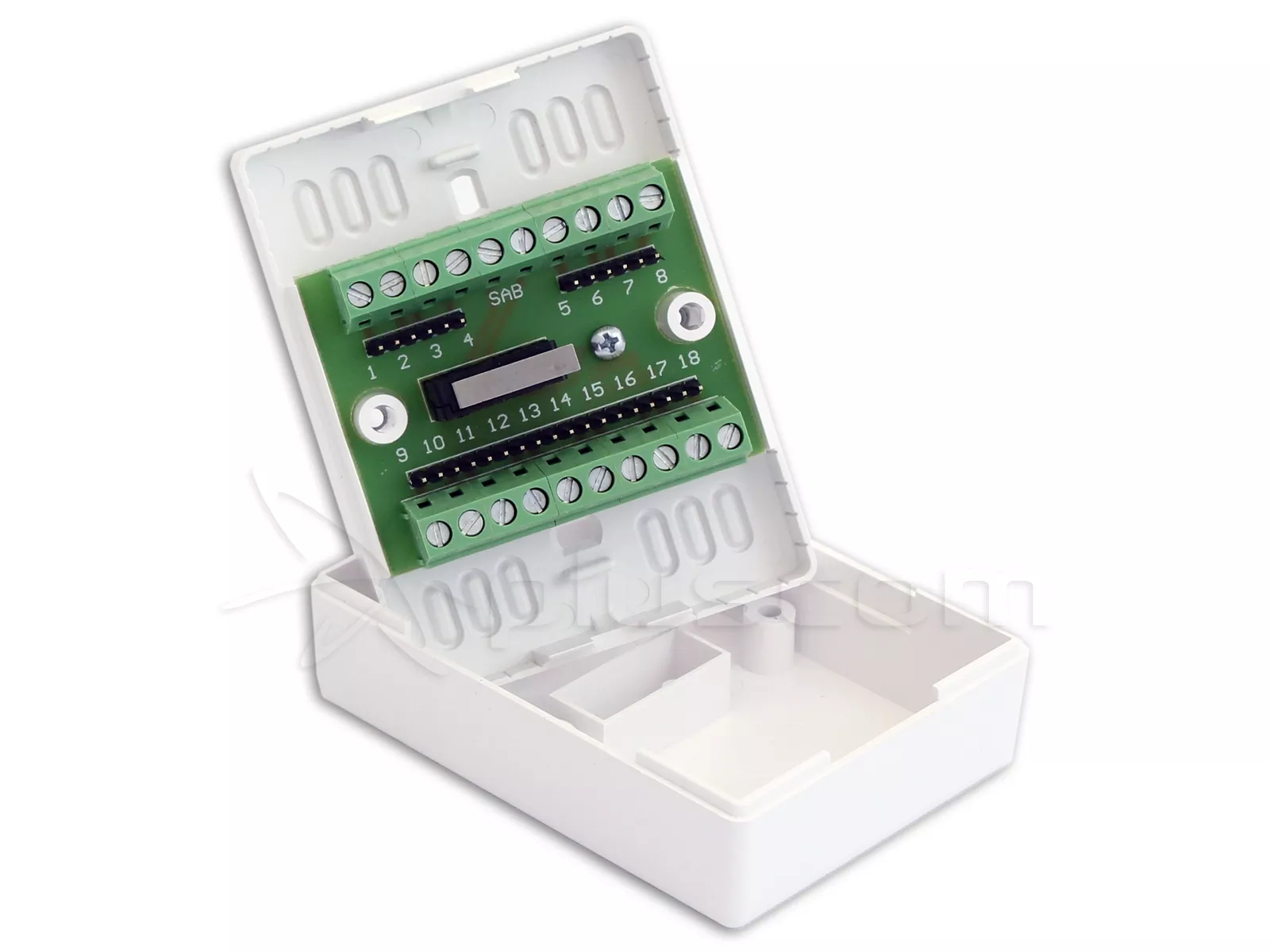

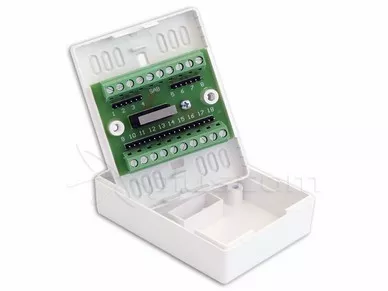

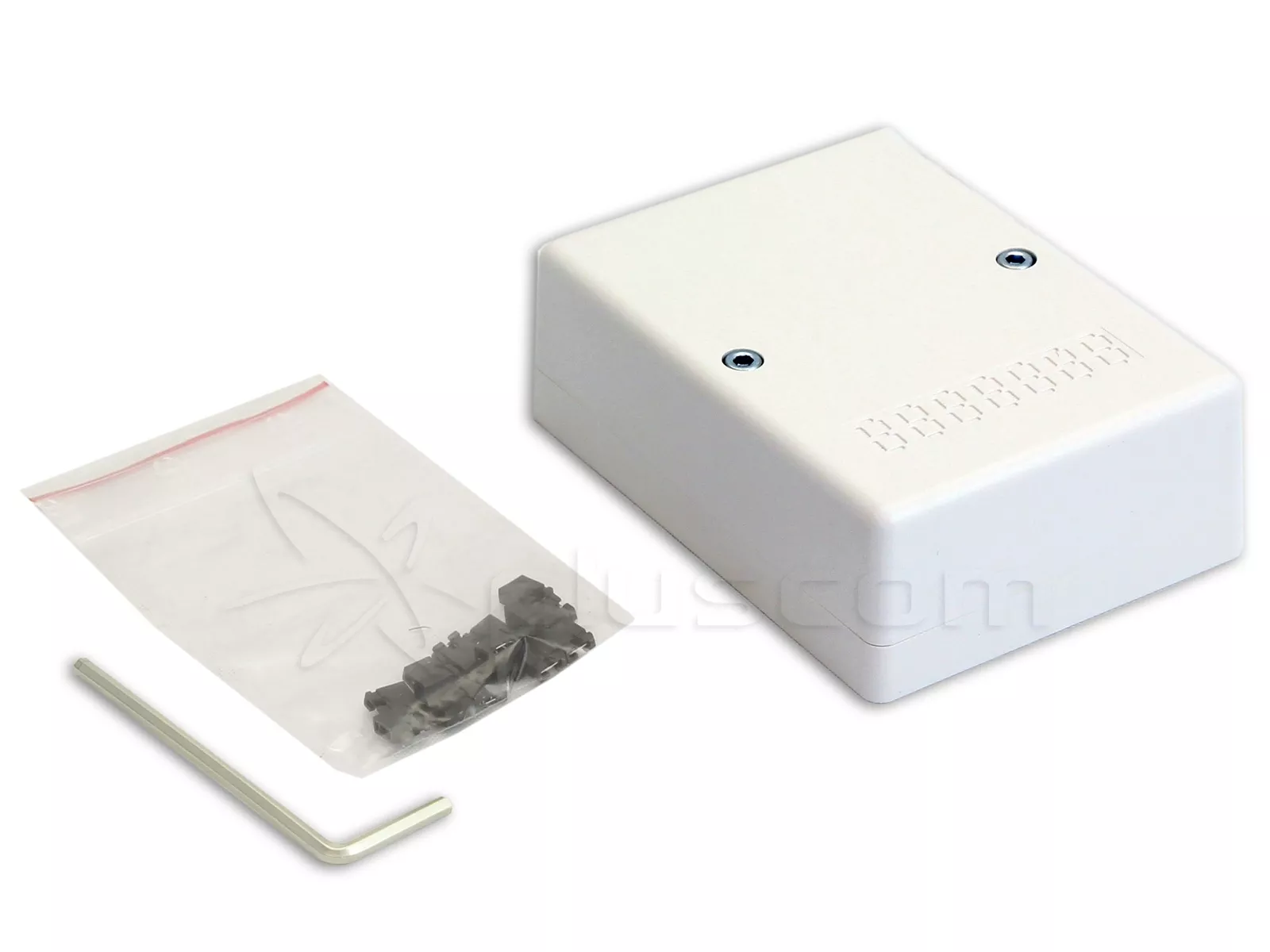

Satel MZ-2 L Moduły zacisków montażowych

Moduł MZ-2 L (średni) przeznaczony są do budowy instalacji niskonapięciowych, takich jak np. instalacje alarmowe lub domofonowe.

Moduł z dużymi kostkami.

W konstrukcji modułów MZ-2 zastosowano dodatkowo metalowe kołki.

Moduły zacisków służą do łączenia ze sobą kilku przewodów elektrycznych bez konieczności używania do tego celu lutownicy.

Dla ułatwienia prac monterskich zaciski zostały ponumerowane.

Do każdego zacisku podłączone są dwa kołki. Przy pomocy zworek zakładanych na kołki można łatwo połączyć wybrane zaciski równolegle. Zworkę należy założyć na kołki umieszczone pomiędzy wybranymi zaciskami/numerami. Zakładając zworki na kolejne, sąsiadujące bezpośrednio kołki, powiększa się grupę połączonych równolegle zacisków. Należy jednak pamiętać, że maksymalny prąd, który może przepływać przez zworki to 500mA.

W przypadku wyższych prądów łączenie zacisków zworkami jest niewskazane.

Wszystkie moduły posiadają styk sabotażowy typu NC.

Dwa zaciski SAB pozwalają na podłączenie styku do obwodu sabotażowego.
