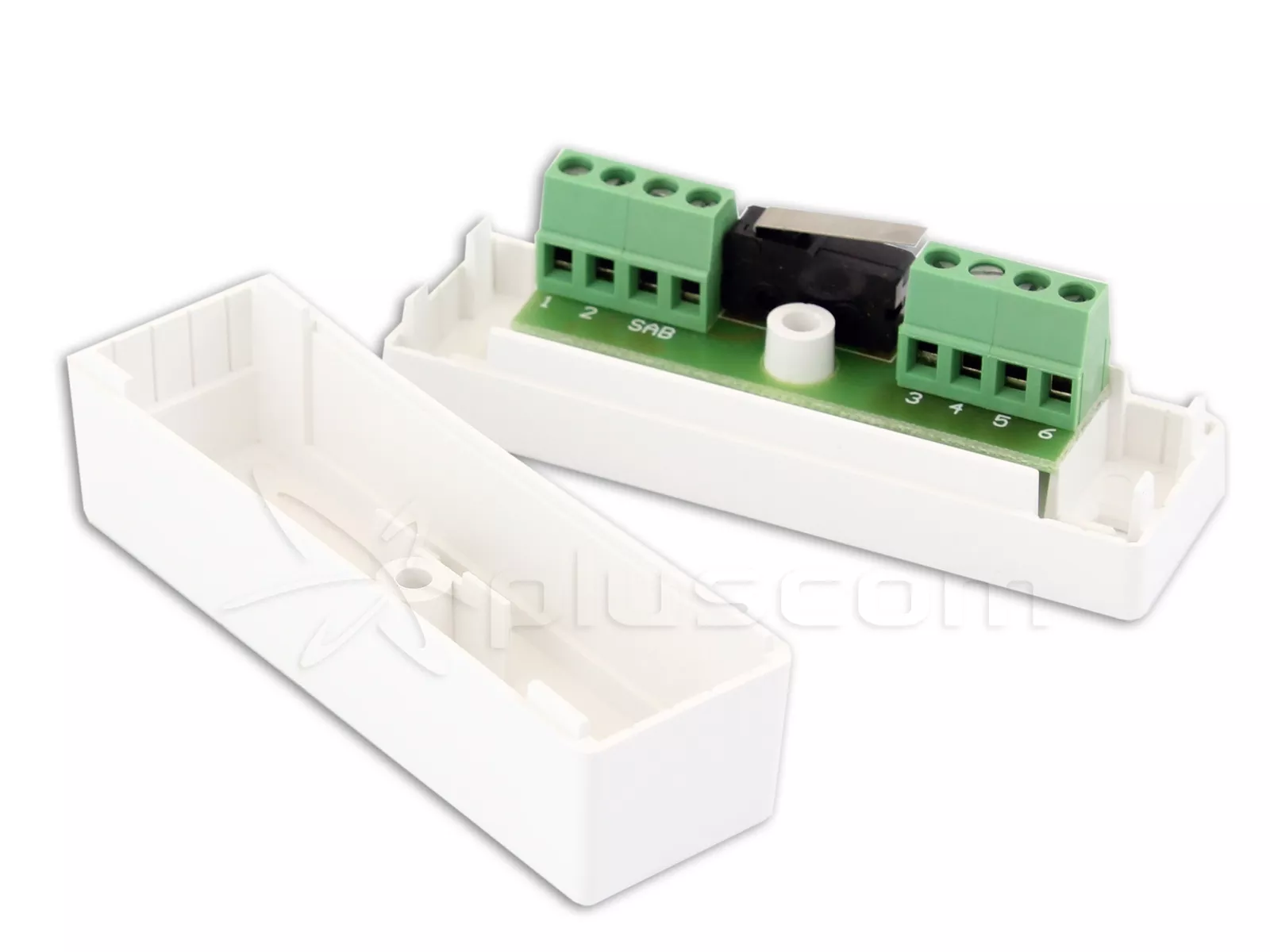

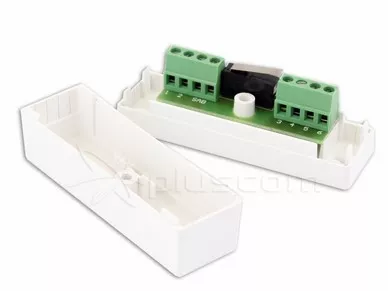

Satel MZ-1 L Montage des modules terminaux

Module MZ-1 L (petit) est destiné à la construction d'installations à basse tension, telles que les systèmes d'alarme ou d'interphonie.

Module à gros cubes.

Modules terminaux sont utilisés pour connecter plusieurs fils électriques entre eux sans fer à souder.

Pour faciliter le travail d'assemblage les bornes ont été numérotées.

Pour chaque borne deux broches sont connectées. En utilisant des cavaliers fixés sur les broches, les bornes sélectionnées peuvent être facilement connectées en parallèle. Le cavalier doit être placé sur les broches situées entre les bornes/numéros sélectionnés. En plaçant des cavaliers sur d'autres broches directement adjacentes, le groupe de bornes connectées en parallèle est élargi. Notez cependant que le courant maximum pouvant circuler à travers les cavaliers est de 500mA.

Pour des courants plus élevés, il n'est pas conseillé de connecter les bornes avec des cavaliers.

Le module MZ-1 n'a pas de broches.

Tous les modules ont un contact d'autoprotection de type NC.

Deux bornes SAB permettent de connecter le contact au circuit d'autoprotection.
