Satel MP-1 Moduł przekaźników

Cena katalogowa: 93.48 PLN
66.42 PLN 23% VAT
54.00 netto
Rabat: 28.95%

Producent: Satel
Kod produktu: #4123
 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2021-09-28 Wtorek
Przesyłka kurierska
17.99 PLN 14.63 netto
Przesyłka kurierska pobranie
22.00 PLN 17.89 netto

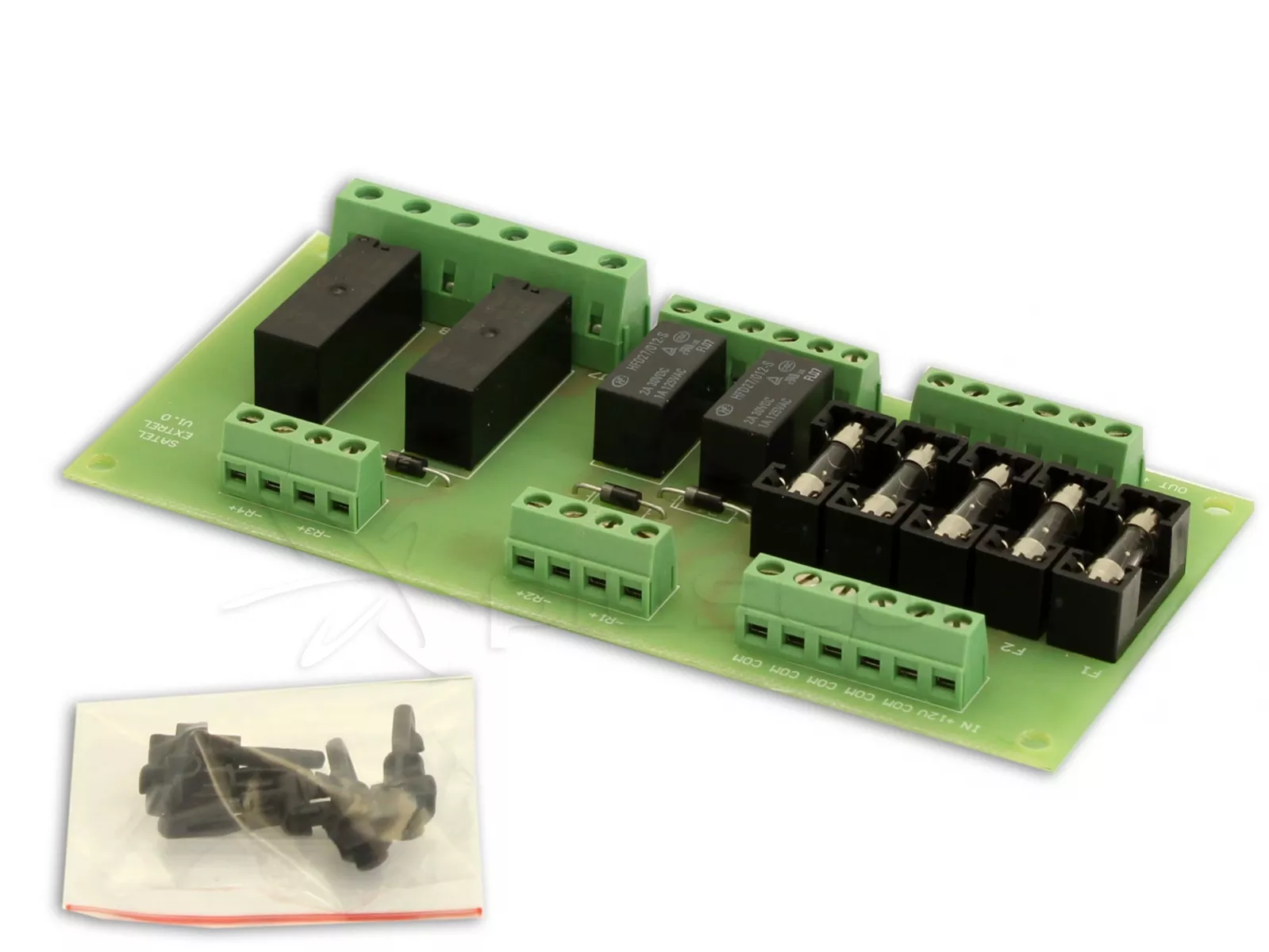

Moduł przekaźników MP-1 jest uniwersalnym urządzeniem elektrycznym, ułatwiającymbudowanie elektrycznej instalacji niskonapięciowej (np. alarmowej).

Posiada 4 przekaźniki elektromagnetyczne oraz 5 bezpieczników włączonych szeregowo w obwodynapięcia wyjściowego. Umożliwia zrealizowanie funkcji sterowania urządzeniamielektrycznymi o dużym poborze prądu (do 8A) oraz zasilanymi napięciem zmiennym.

Funkcja sterowania realizowana jest przy pomocy sygnałów napięciowych (np. 0Vi +12V) podanych na wejścia sterujące i ograniczona jest do zwierania i rozwierania bądźdo przełączania zestyków przekaźnika.

Głównym przeznaczeniem modułu jestwspółpraca z wyjściami typu OC w centralach alarmowych: CA-6, CA-10, CA-64i module komunikacyjnym GSM-4 produkcji SATEL.

Obciążalność wyjść typu OC w tych urządzeniach jest ograniczona do 50mA.

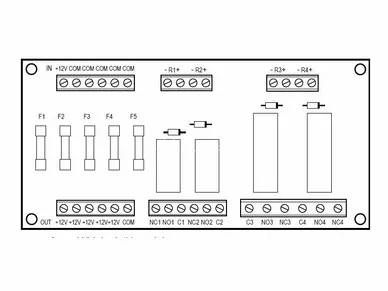

Schemat płytki modułu SATEL MP-1

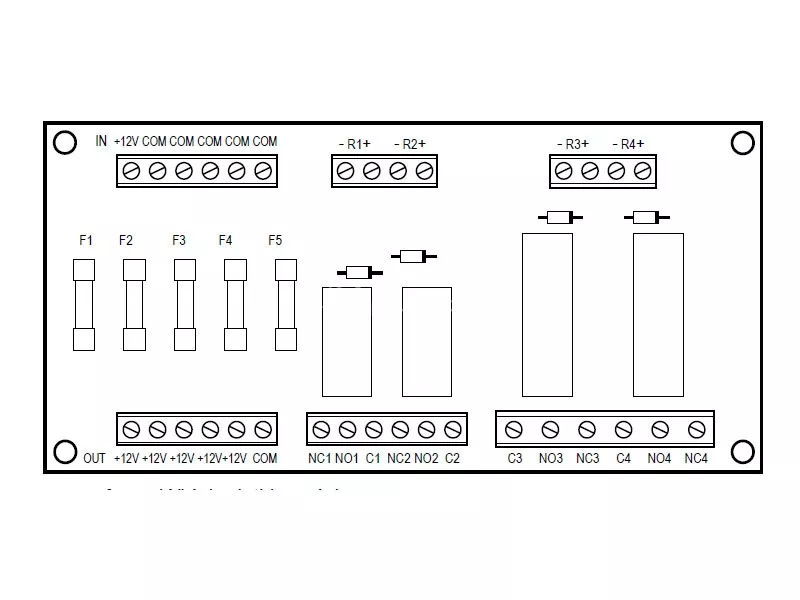

Schemat płytki modułu SATEL MP-1

Opis do rysunku:

  • C1 do C4 - zacisk wspólny przekaźnika
  • NC1 do NC4 - zacisk rozwierany przekaźnika
  • NO1 do NO4 - zacisk zwierany przekaźnika
  • ±R1 do ±R4 - wejścia napięcia sterującego działaniem przekaźnika
  • IN +12V - wejście napięcia zasilającego
  • OUT +12V - wyjścia napięcia zasilającego
  • COM - masa
