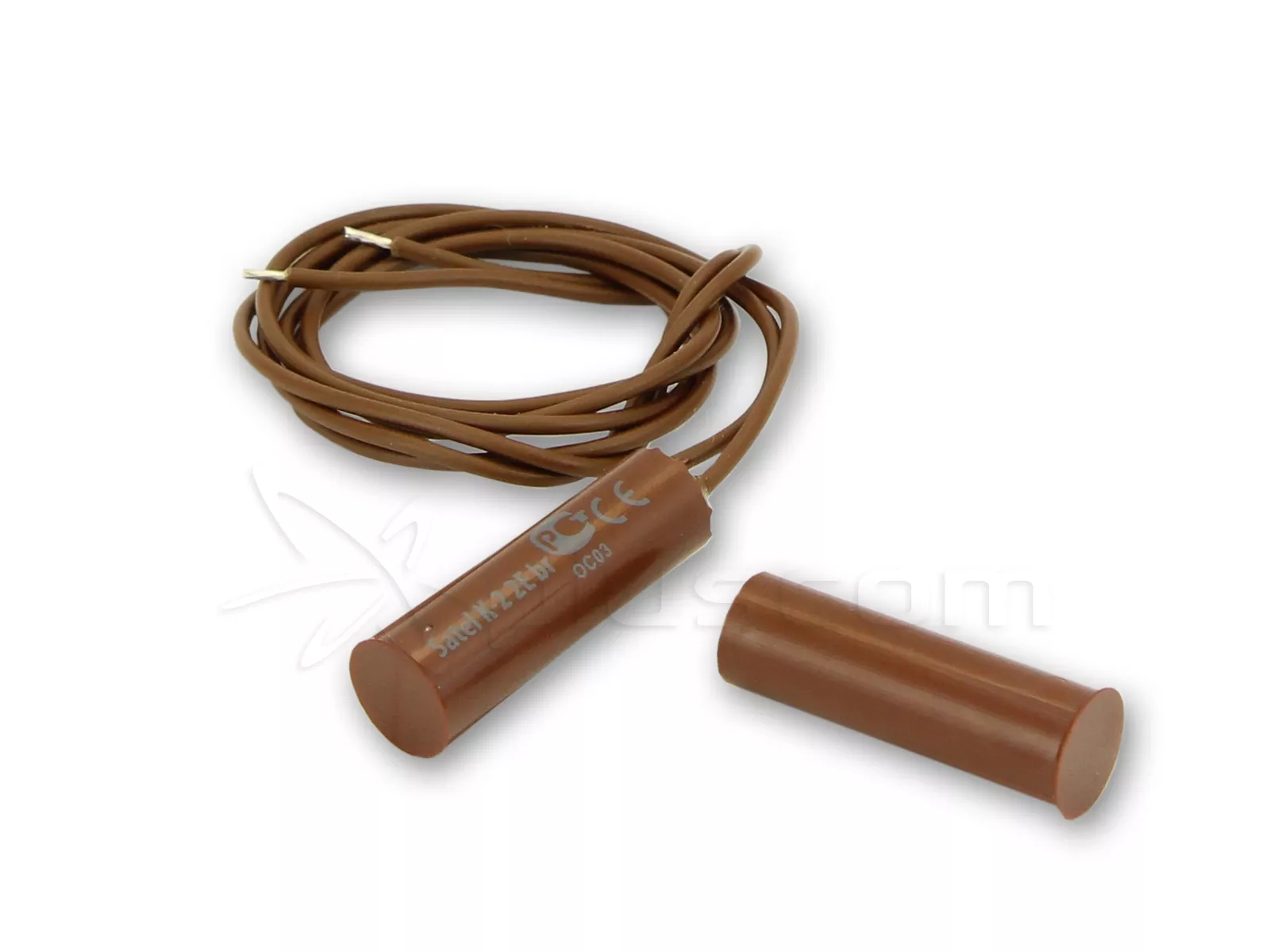

Czujki magnetyczne składają się z dwóch elementów: czujnika
magnetycznego (kontaktronu) i magnesu.
Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.
Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej
obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody
elektryczne Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2
rezystory 1,1 kΩ połączone z nimw konfiguracji 2EOL. Pozwalają one centrali
na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii
wejściowej.
Każda czujka tego typu musi być podłączona do osobnego wejścia
centrali.

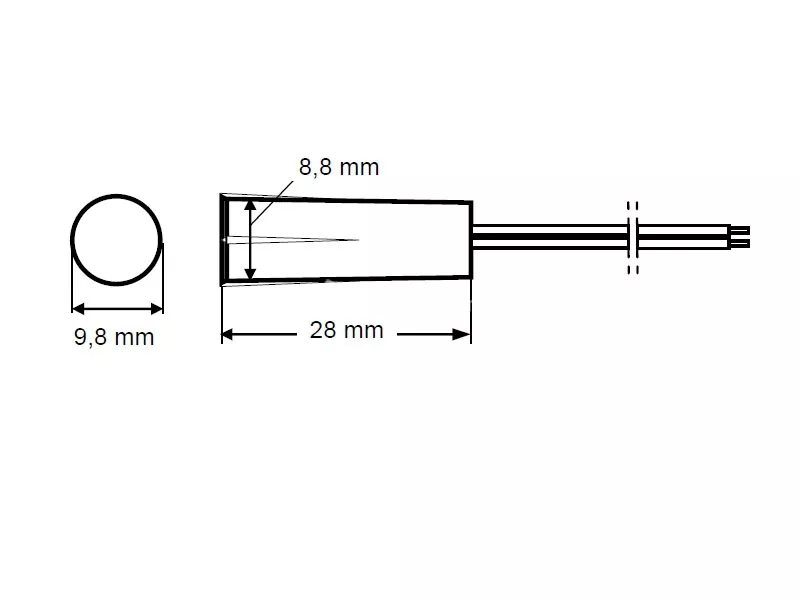

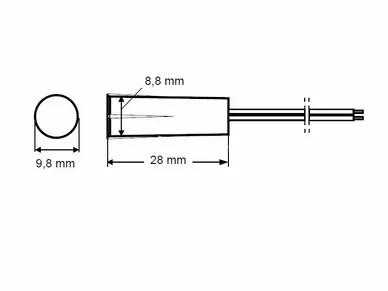

Kontaktron czujki K-2 2E BR w obudowie plastikowej
K-2 2E przystosowana jest do montażu
wpuszczanego.
Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba
kontroli stanu drzwi,okien lub innych elementów ruchomych np. w celu ochrony
lub kontroli dostępu do określonychobiektów, pomieszczeń, urządzeń; w systemach
automatyki itd.
Montaż
Element czujki zawierający magnes należy montować na części ruchomej,
natomiast kontaktron nanieruchomej części zabezpieczanych drzwi, okna itp.
Czujki wpuszczane K-2 2Eprzeznaczone są do montażu
czołowego w takich materiałach jak drewno lub plastik. Ścianki,w których czujka
ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby
zapewnićmontowanym elementom odpowiednią stabilność. Do wykonania otworów pod
czujki K-2 2Enależy użyć wiertła ø9 mm. Czujka K-2 2E montowana jest na wcisk.
Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musiznaleźć
się w zasięgu kontaktronu (patrz dane techniczne). Przesunięcie osi magnesu i
kontaktronuw czujkach cylindrycznych nie powinno przekroczyć 10 mm dla K-2
2E.
Ścianki,w których czujka ma być mocowana, powinny mieć co najmniej 10 mm
grubości, tak aby zapewnićmontowanym elementom odpowiednią stabilność.
