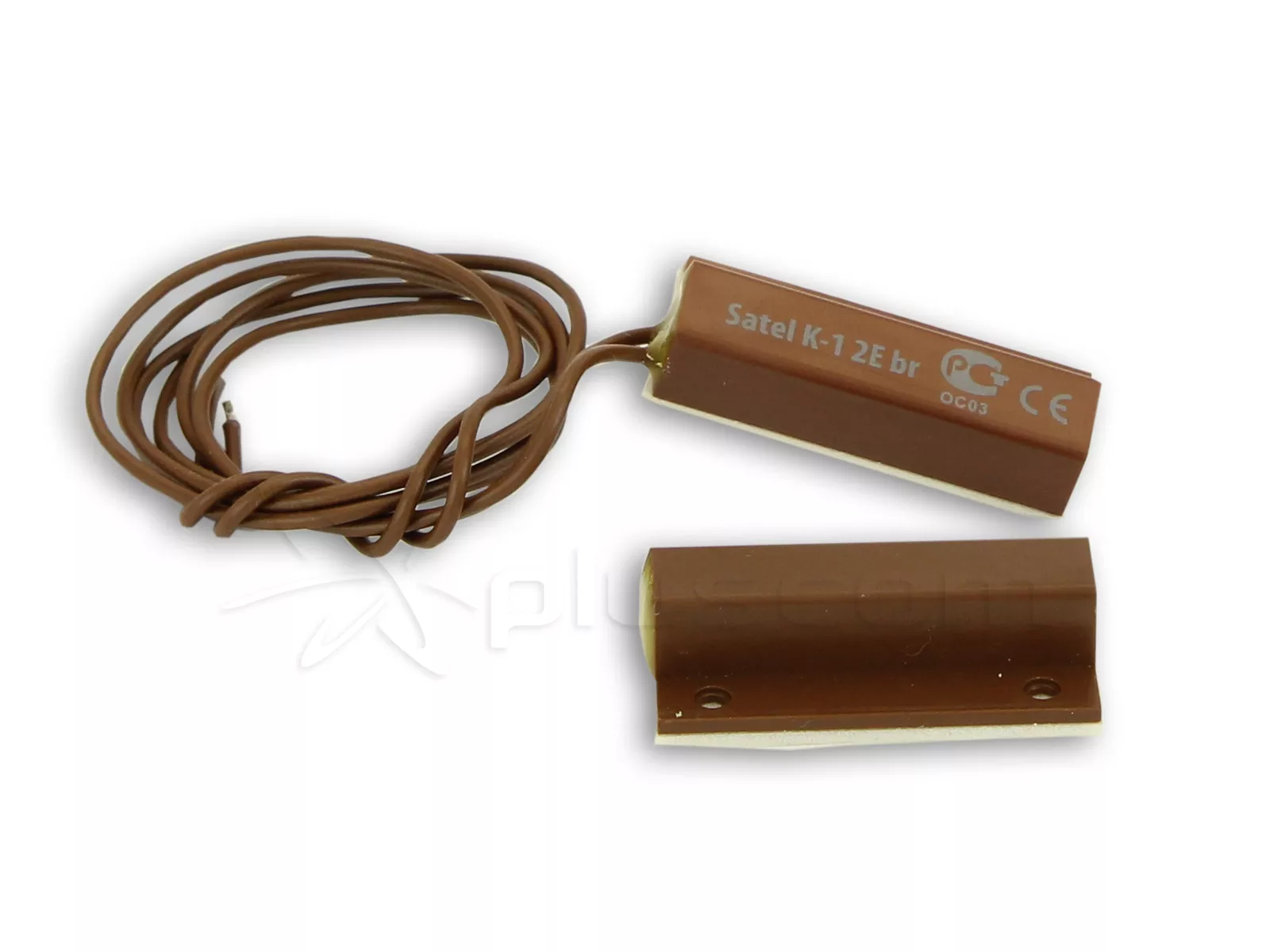

Satel K-1 2E BR Czujka magnetyczna (brązowa)

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu.

Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2 rezystory 1,1 kΩ połączone z nim w konfiguracji 2EOL. Pozwalają one centrali na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.

Każda czujka tego typu musi być podłączona do osobnego wejścia centrali.

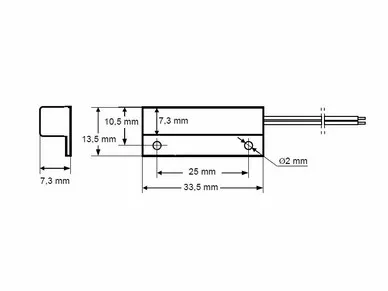

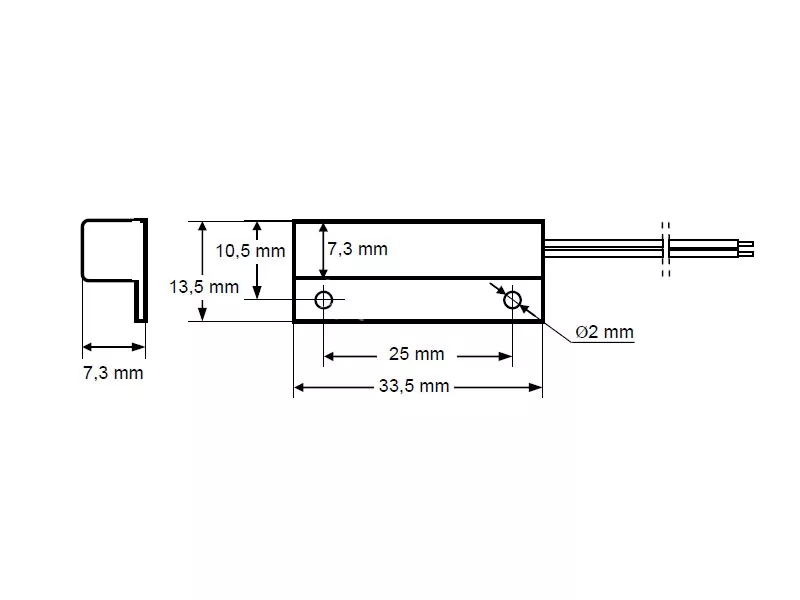

Kontaktron czujki K-1 2E BR w obudowie plastikowej

K-1 2E przystosowana jest do montażu powierzchniowego.

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp.

Elementy czujki K-1 2E mocuje się do powierzchni przy pomocy wkrętów, odpowiednim klejem lub taśmą dwustronną.

Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność.
