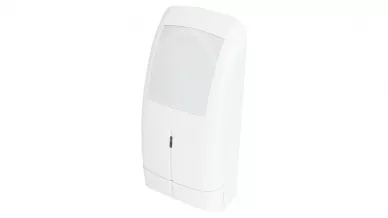

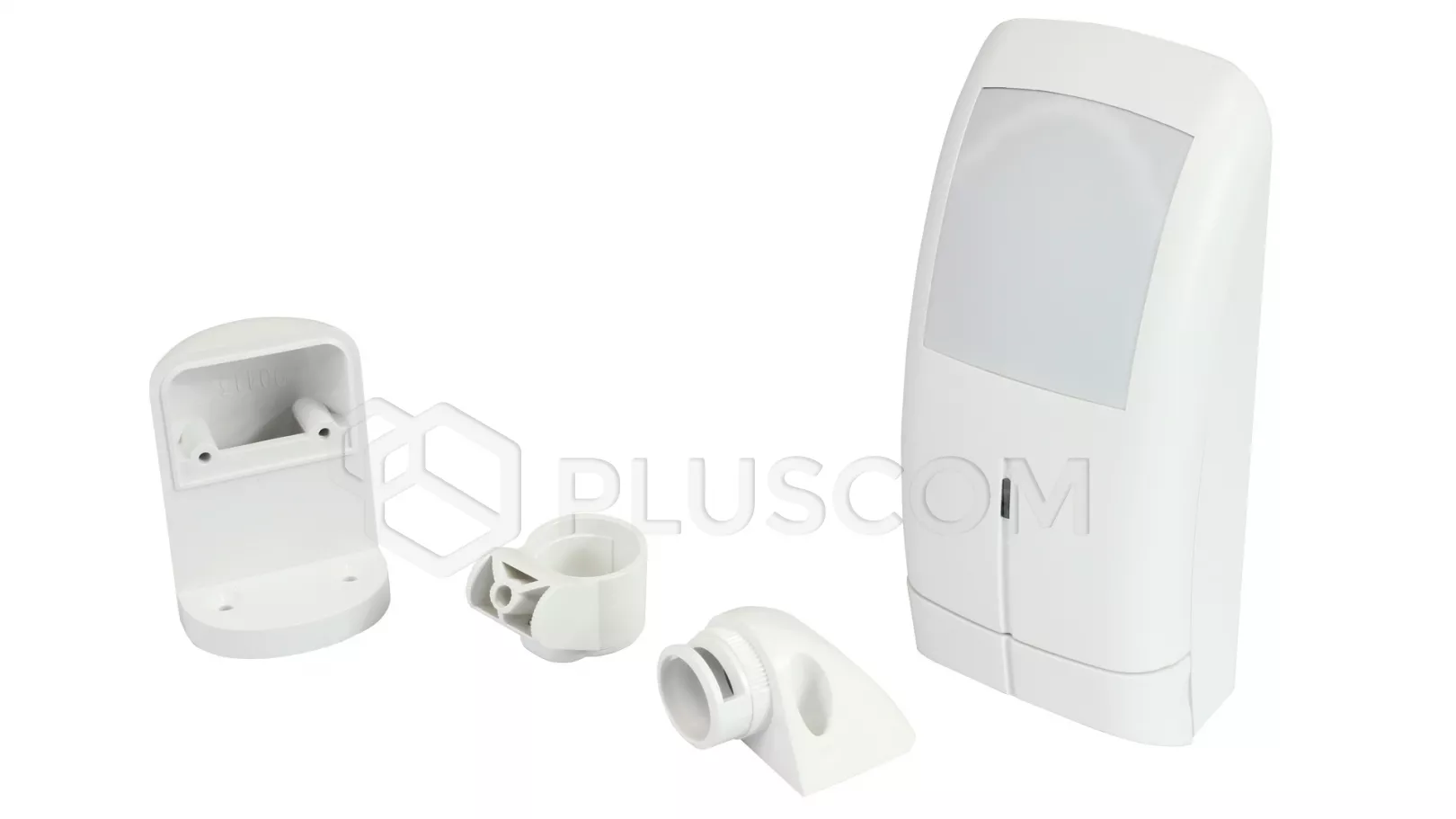

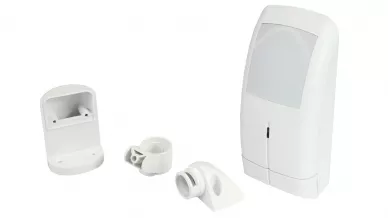

Czujka ruchu IVORY dedykowana jest do pracy w systemach sygnalizacji
włamania i napadu.

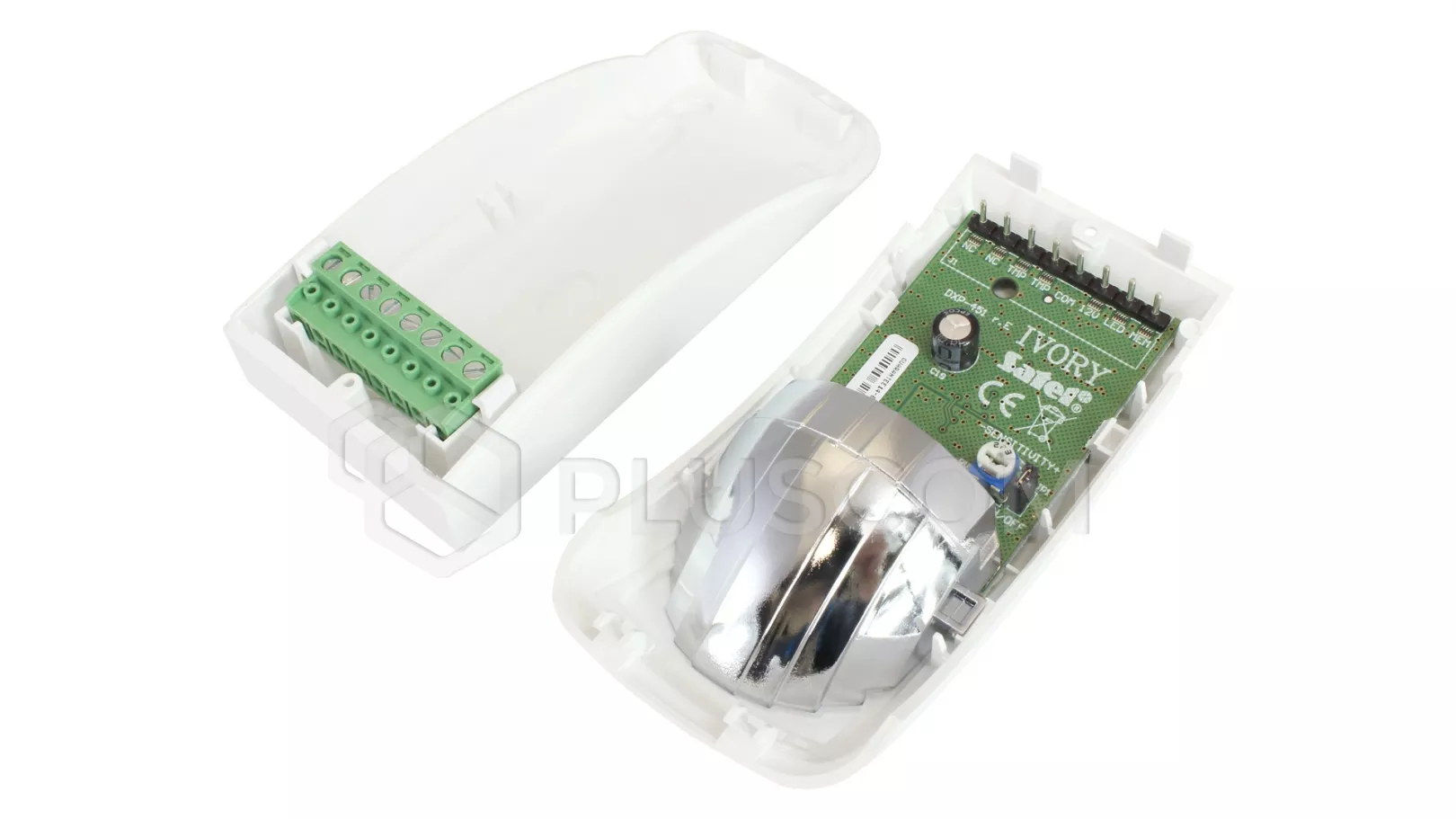

Układ optyczny czujki działa w oparciu o wysokiej jakości
lustro segmentowe, które zapewnia jednakową czułość w całym obserwowanym
obszarze oraz eliminuje tzw. martwą strefę. Użycie precyzyjnego toru optycznego
i zaawansowanego procesora sygnałowego pozwoliło uzyskać bardzo wysoką
czułość oraz odporność na fałszywe alarmy.
Zaawansowany mechanizm cyfrowej
kompensacji temperatury umożliwia pracę w szerokim zakresie temperatur.
Dodatkowe atuty czujki to pamięć alarmów oraz możliwość zdalnego włączania
i wyłączania diody LED.

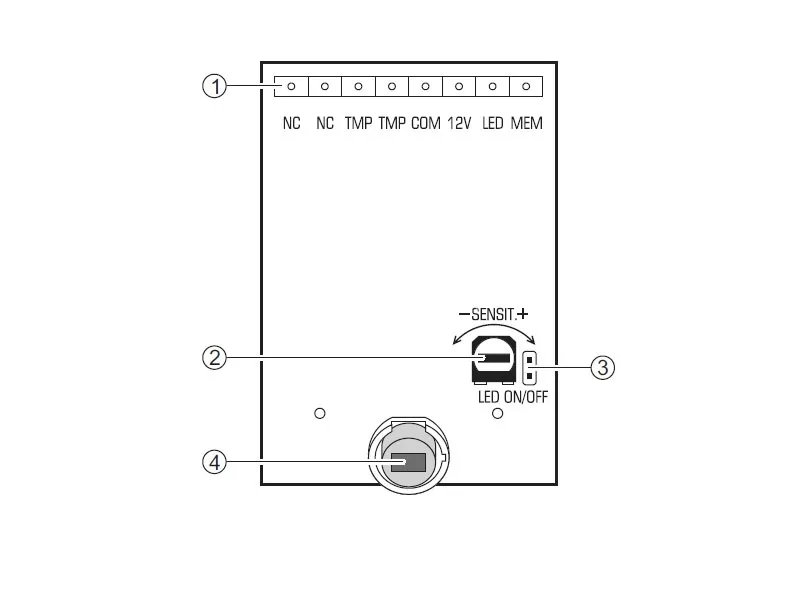

Schemat płytki czujki SATEL IVORY
Objaśnienia do rysunku:
- kołki do mocowania listwy zaciskowej. Opis zacisków:
- NC - przekaźnik (NC).
- TMP - styk sabotażowy.
- COM - masa.
- 12V - wejście zasilania.
- LED - wejście umożliwia zdalne włączanie/wyłączanie diody LED, jeżeli
zdjęta jest zworka z kołków LED ON/OFF. Dioda LED będzie
sygnalizować naruszenia, gdy wejście LED zostanie zwartedo
masy. Do sterowania wejściem można wykorzystać wyjściecentrali
alarmowej typu OC zaprogramowane np. jako WSKAŹNIK TRYBU
SERWISOWEGOlub PRZEŁĄCZNIK BISTABILNY.
- MEM - wejście sterujące pamięcią alarmu. Do wejścia należy podłączyć
wyjście centrali alarmowej typu OC zaprogramowane jako WSKAŹNIK
CZUWANIA. Jeżeli wejście jest zwarte do masy i czujka zarejestruje
ruch – wywołując tym samym alarm – dioda LED będzie
sygnalizować miganiem pamięć alarmu. Sygnalizacja pamięci
alarmu trwa do czasu ponownego zwarcia wejścia do masy.
Odcięcie wejścia od masy (wyłączenie czuwania) nie kasuje pamięci
alarmu.
- potencjometr do regulacji czułości czujki.
- kołki LED ON/OFF. Założenie zworki włącza sygnalizację przy pomocy diody
LED niezależnie od stanu wejścia LED.
- pyroelement.
Przez 30 sekund po włączeniu zasilania czujka jest w stanie rozruchowym, co
sygnalizuje krótkimi błyskami diody LED. Dopiero po upływie tego czasu czujka
przechodzi w stan pracy.
Wykrycie ruchu przez czujkę powoduje rozwarcie stykówprzekaźnika na ok. 2
sekundy. Towarzyszy temu świecenie diody LED, co ułatwiainstalatorowi
sprawdzenie poprawności działania czujki i przybliżone określenie obszaru
chronionego. Miganie diody sygnalizuje pamięć alarmu.
Czujka monitoruje napięcie zasilania oraz poprawność działania toru
sygnałowego. W przypadku dłuższego niż 2 sekundy spadku napięcia poniżej 9V
(±5%) lub stwierdzenia usterki toru sygnałowego, czujka sygnalizuje awarię
włączeniem przekaźnika alarmowego oraz ciągłym świeceniem diody.
Sygnalizacja awarii trwa przez cały czas jej występowania.

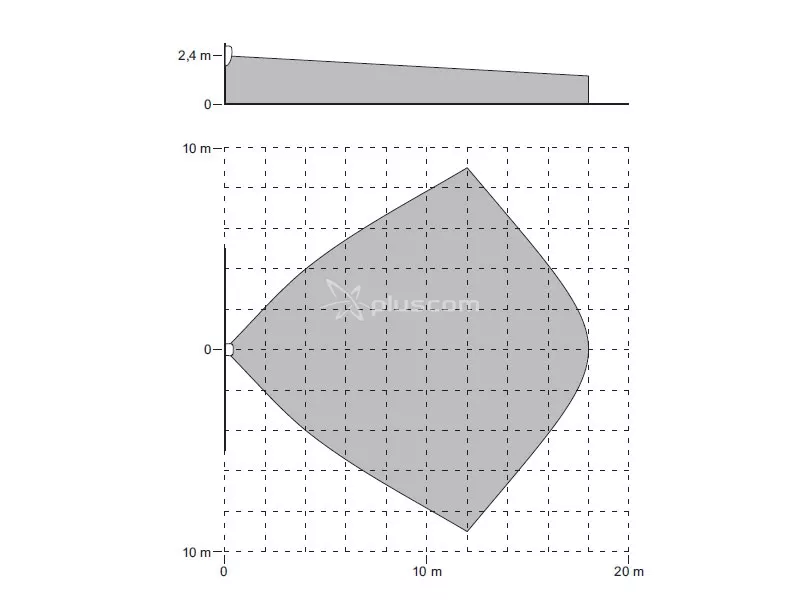

Obszar detekcji czujki SATEL IVORY
