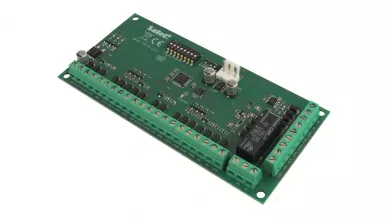

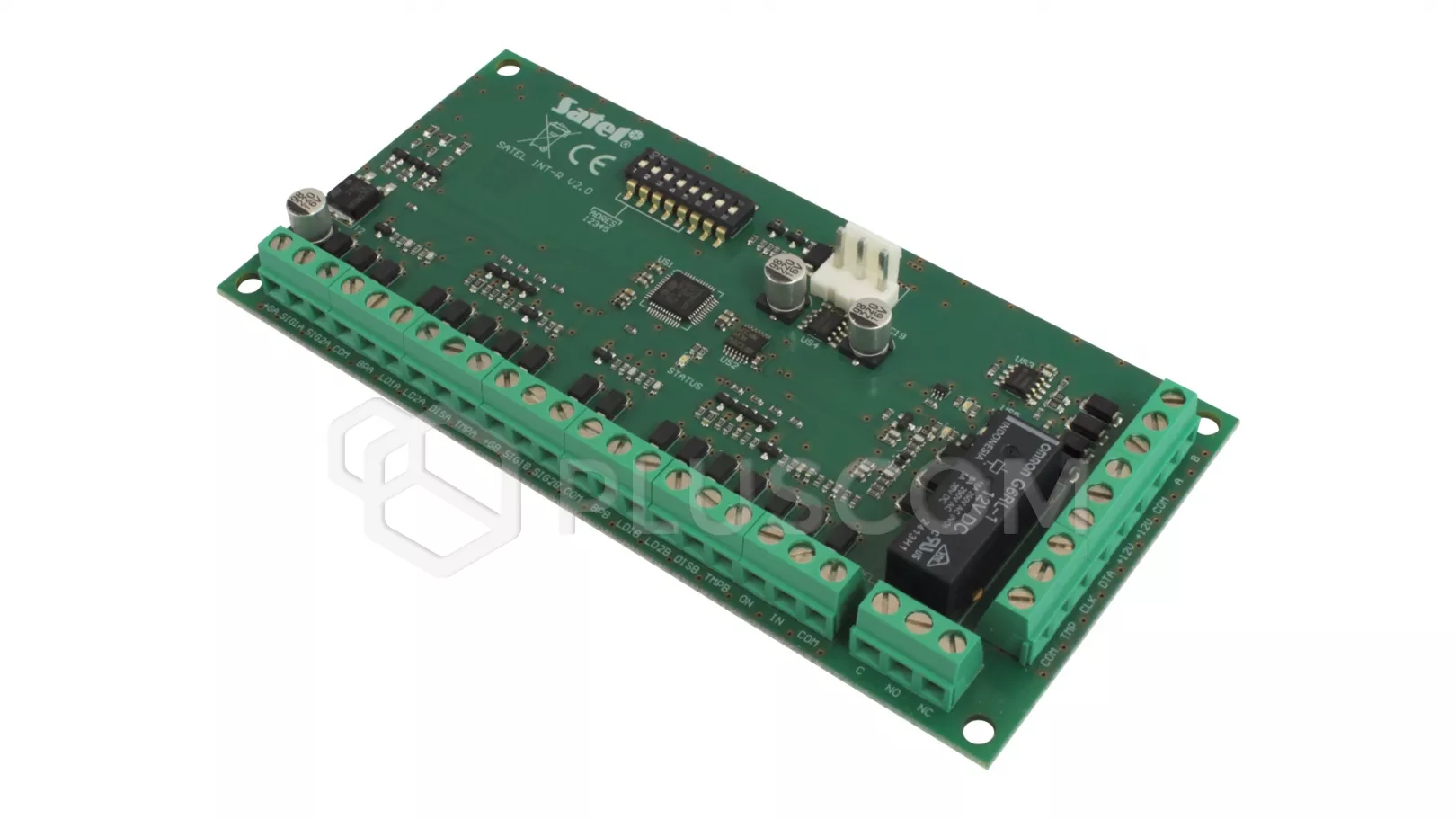

Satel INT-R Uniwersalny ekspander czytników kart / pastylek

322.26 PLN
262.00 PLN netto

Producent: Satel
  • Możliwość podłączenia dwóch czytników kart lub czytników pastylek Dallas
  • Przekaźnik do sterowania elektrozworą lub elektrozamkiem
  • Wejście do kontroli stanu drzwi

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2017-12-19 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Moduł rozszerzeń SATEL INT-R dla central INTEGRA pozwalający na podłączenie czytników kart i/lub czytników pastylek iButton w celu realizowania kontroli dostępu oraz załączania/wyłączenia czuwania strefy.

Ekspander INT-R współpracuje z centralami alarmowymi INTEGRA i CA-64.

Cechy:

  • możliwość podłączenia dwóch czytników kart/czytników pastylek iButton
  • kompatybilność z czytnikami wykorzystującymi format Wiegand 26
  • przekaźnik do sterowania elektrozworą/ryglem elektrycznym
  • wejście do kontroli stanu drzwi
  • wejście umożliwiające otwieranie przejścia przy pomocy przycisku
  • funkcja odblokowania drzwi przy alarmie pożarowym
  • wejście przeciw sabotażowe

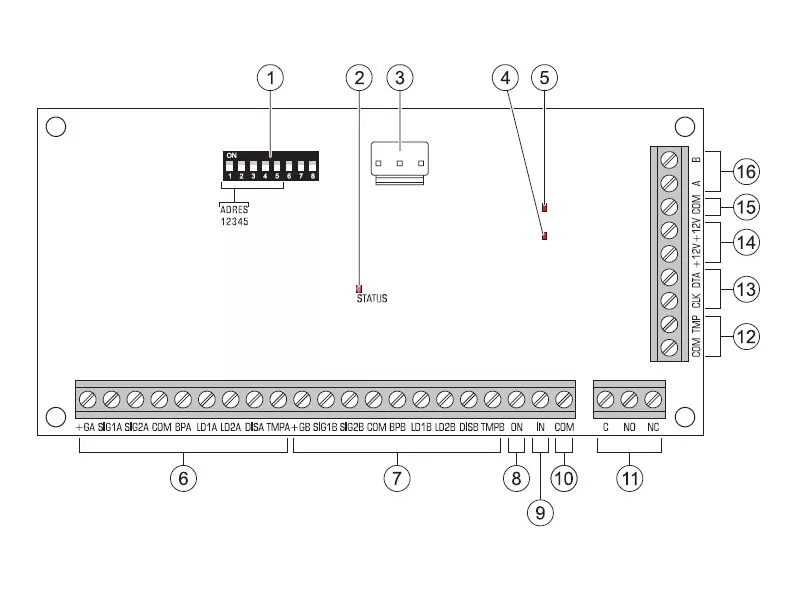

Schemat płytki ekspandera SATEL INT-R

Schemat płytki ekspandera SATEL INT-R

Objaśnienia do rysunku:

  1. zespół mikroprzełączników typu DIP-switch służący do ustalenia indywidualnego adresu modułu.
  2. dioda LED informująca o komunikacji z centralą:
    • dioda miga – wymiana danych z centralą;
    • dioda świeci – brak komunikacji z centralą.
  3. złącze do przyszłych zastosowań.
  4. dioda informująca o stanie przekaźnika (świeci, gdy przekaźnik jest aktywny).
  5. dioda sygnalizująca świeceniem obecność zasilania.
  6. zaciski do podłączenia czytnika A.
  7. zaciski do podłączenia czytnika B.
  8. wejście typu NO do sterowania przekaźnikiem (umożliwia otwarcie drzwi bez użycia czytnika).
  9. wejście typu NC do kontroli stanu drzwi (jeżeli nie jest wykorzystywane, powinno być zwarte do masy).
  10. masa.
  11. zaciski przekaźnika:
    • C - zacisk wspólny;
    • NO - zacisk normalnie otwarty;
    • NC - zacisk normalnie zamknięty.
  12. zaciski obwodu sabotażowego. Jeżeli do zacisków nie jest podłączony obwód sabotażowy, należy je zewrzeć.
  13. zaciski magistrali komunikacyjnej.
  14. wejścia / wyjścia zasilania +12 V DC.
  15. masa.
  16. zaciski magistrali RS-485.

Specyfikacja techniczna
Zasilanie: 12V DC
Obciążalność wyjść typu OC: 50mA, 12V DC
Obciążalność prądowa wyjść przekaźnikowych: 5A, 30V DC
Warunki pracy: -10 ... +55°C
