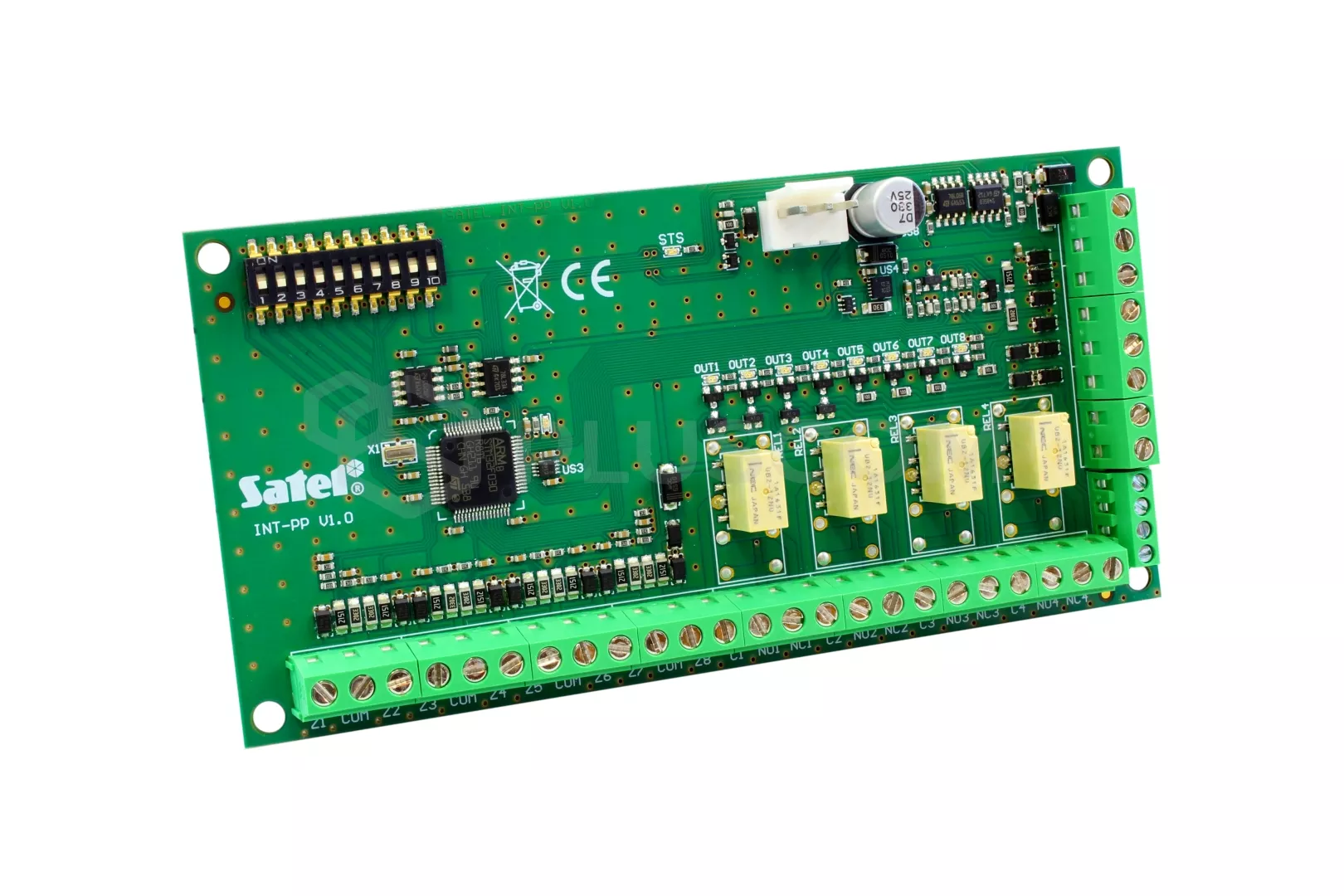

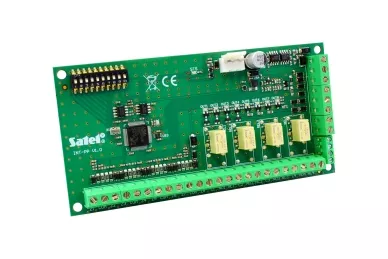

Satel INT-PP Podcentrala

Ekspander INT-PP (zwany także podcentralą) umożliwia rozbudowę systemu alarmowegoo dodatkowe wejścia i wyjścia. Współpracuje z centralami alarmowymi INTEGRA i INTEGRA Plus.
Urządzenie to zastępuje moduł CA-64 PP

Właściwości

• 8 programowalnych wejść przewodowych:
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych,

  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralami INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych.

• Dodatkowe wejście sabotażowe typu NC.
• 8 programowalnych wyjść przewodowych:
  • 4 wyjścia przekaźnikowe;
  • 4 wyjścia typu OC.
• Możliwość integracji z dedykowanym zasilaczem.

• Możliwość podłączenia do magistrali RS-485.

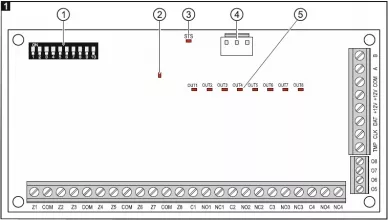

Objaśnienia do rysunku:

1. zespół mikroprzełączników typu DIP-switch.
2. dioda informująca o stanie komunikacji z centralą alarmową:

• świeci - brak komunikacji z centralą alarmową,
• miga - komunkacja z centralą alarmową działa poprawnie.

3.dioda STS informująca o stanie zasilacza podłączonego do złącza:

• świeci - zasilacz działa poprawnie,
• miga - zasilacz zgłasza awarię.

4. złącze umożliwiające podłączenie dedykowanego zasilacza.
5. diody LED informujące o stanie wyjść:

• nie świeci - wyjście nieaktwyne,
• świeci - wyjśćie aktywne.

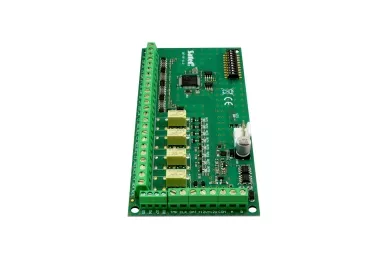

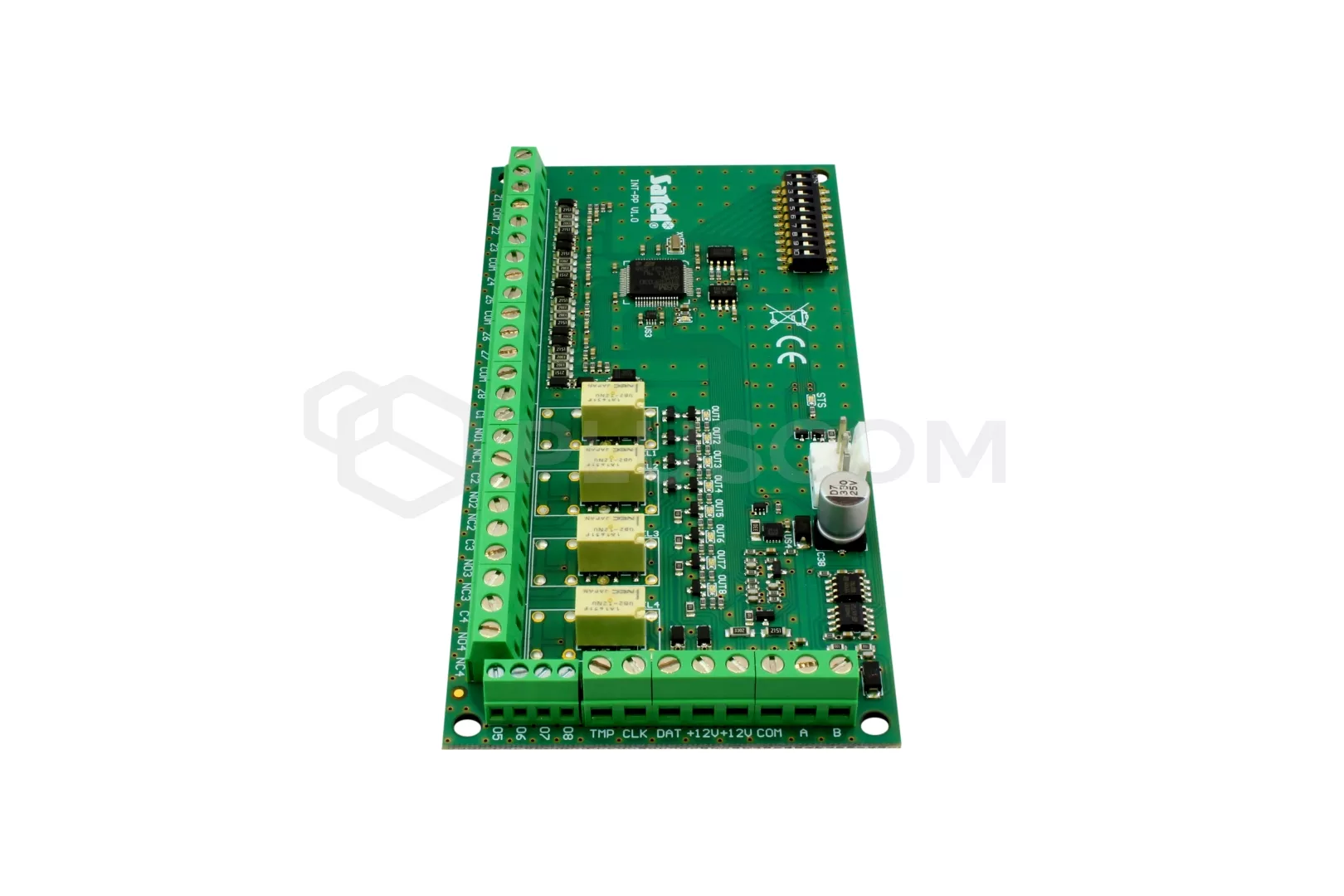

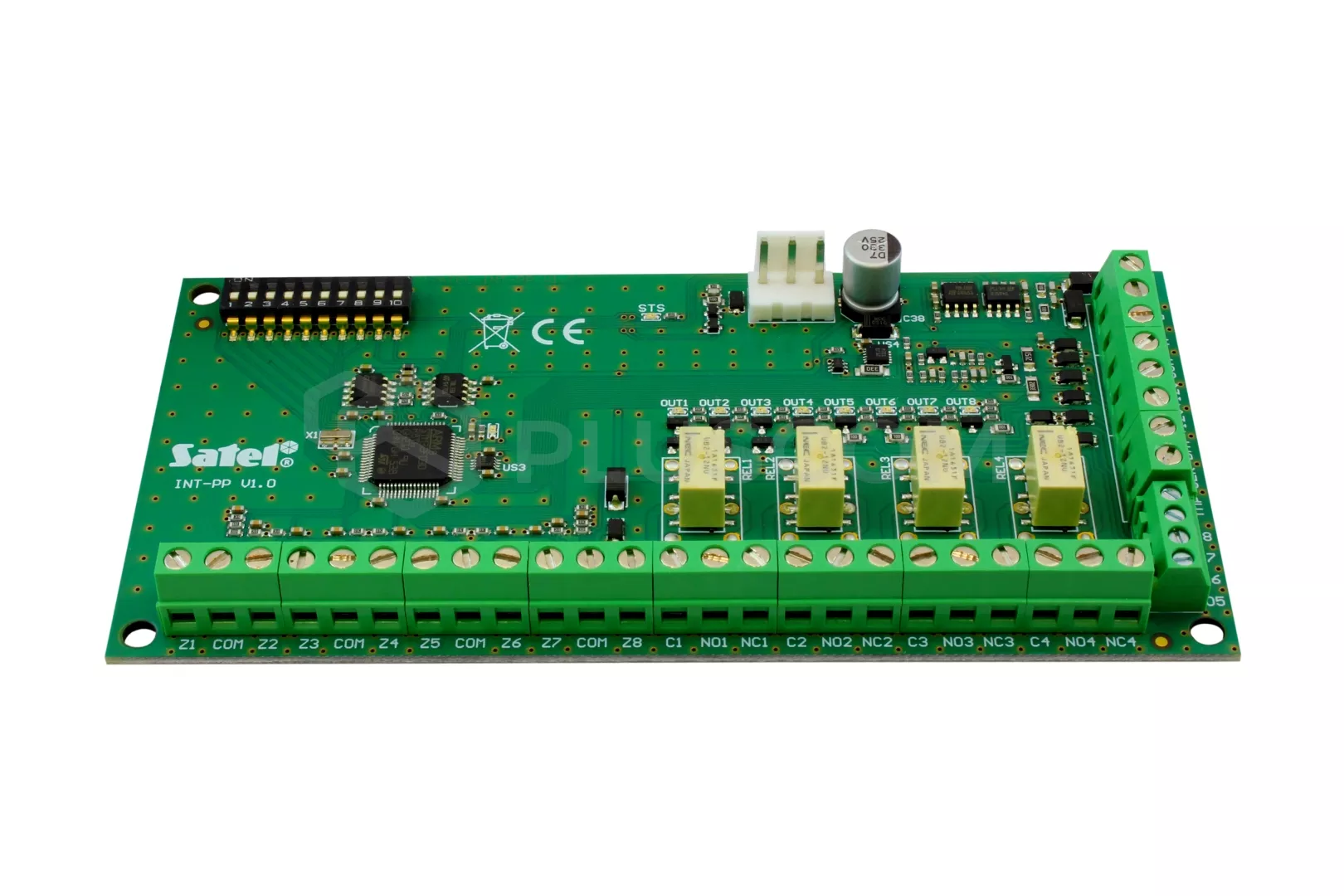

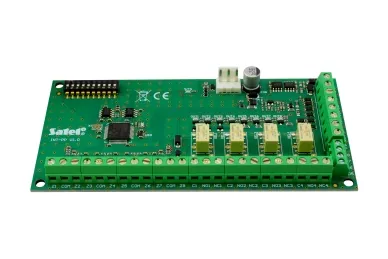

Opis zacisków:

• Z1...Z8 - wejścia;
• COM - masa;
• C1...C4 - zaciski wspólne przekaźników;
• NO1...NO4 - zaciski normalnie otwarte przekaźników;
• NC1...NC4 - zaciski normalnie zamknięte przekaźników;
• O5...O8 - wyjście typu OC.

• TMP - wejście obwodu sabotażowego (NC) – jeżeli nie jest wykorzystywane, powinno być zwarte do masy;
• CLK - zegar;
• DAT - dane;
• +12V - wyjście zasilania;
• A, B - magistrala RS-485.
