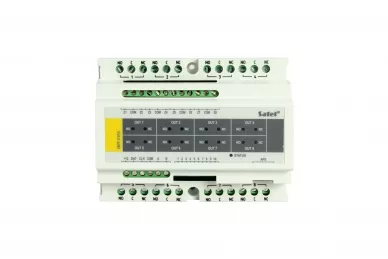

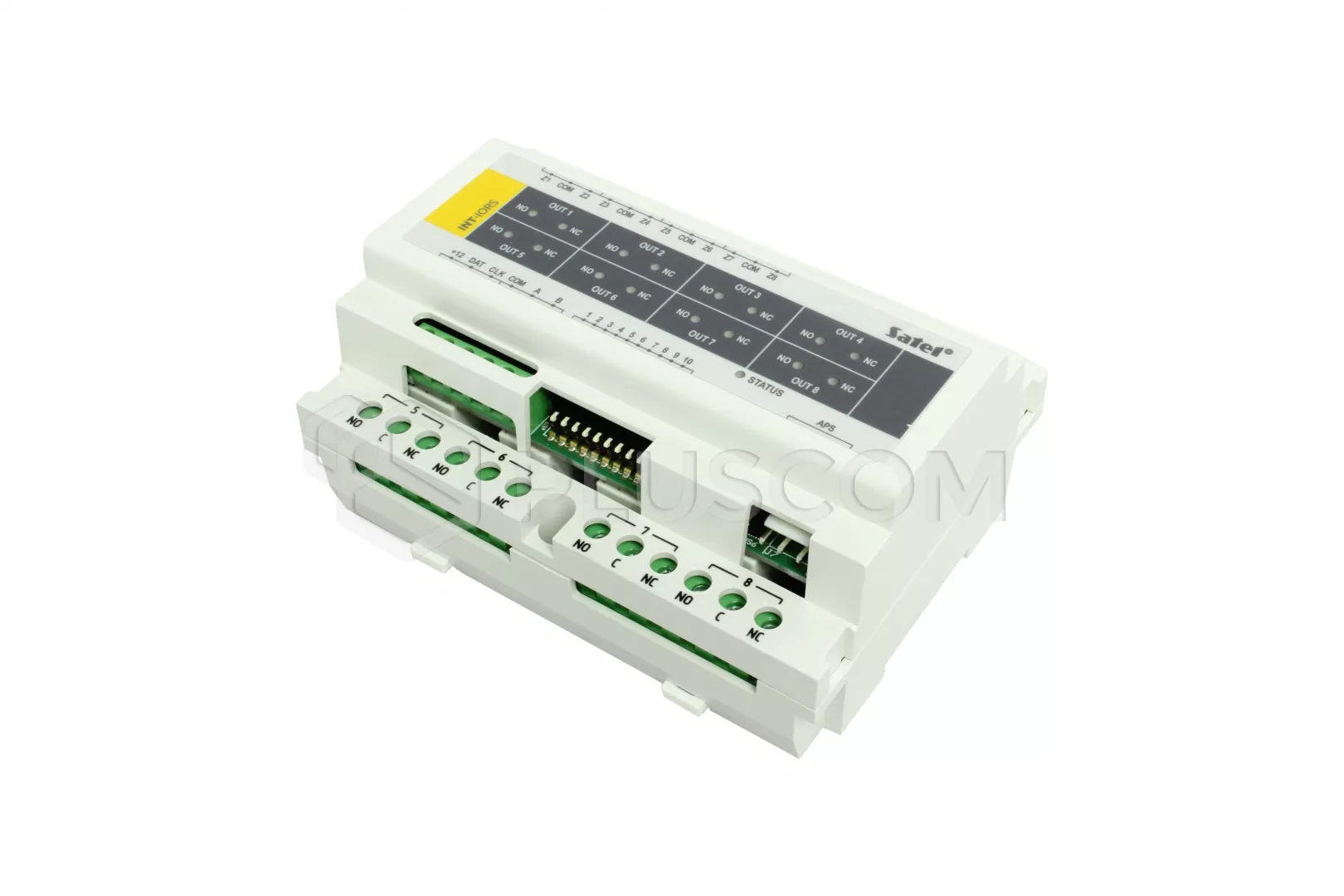

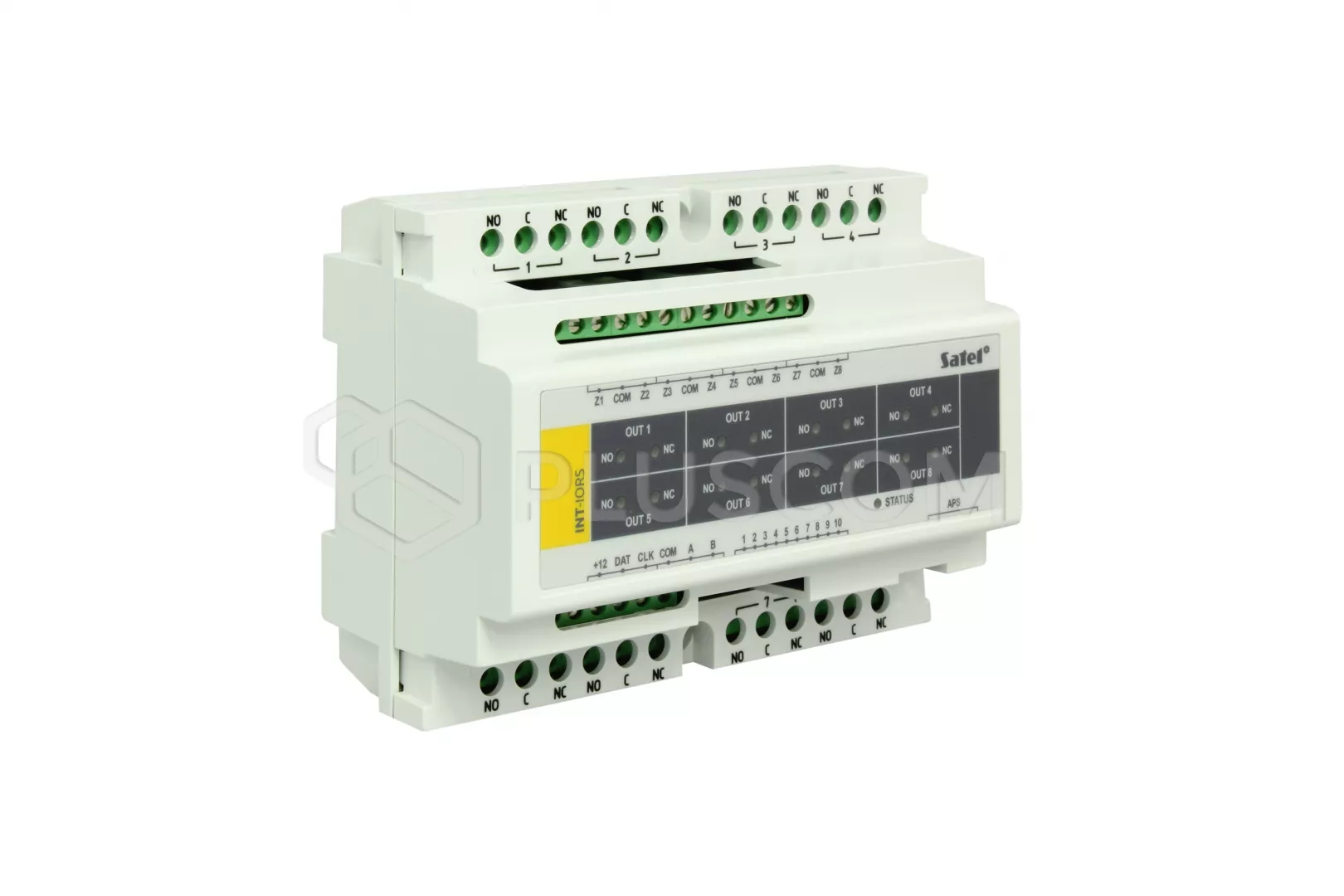

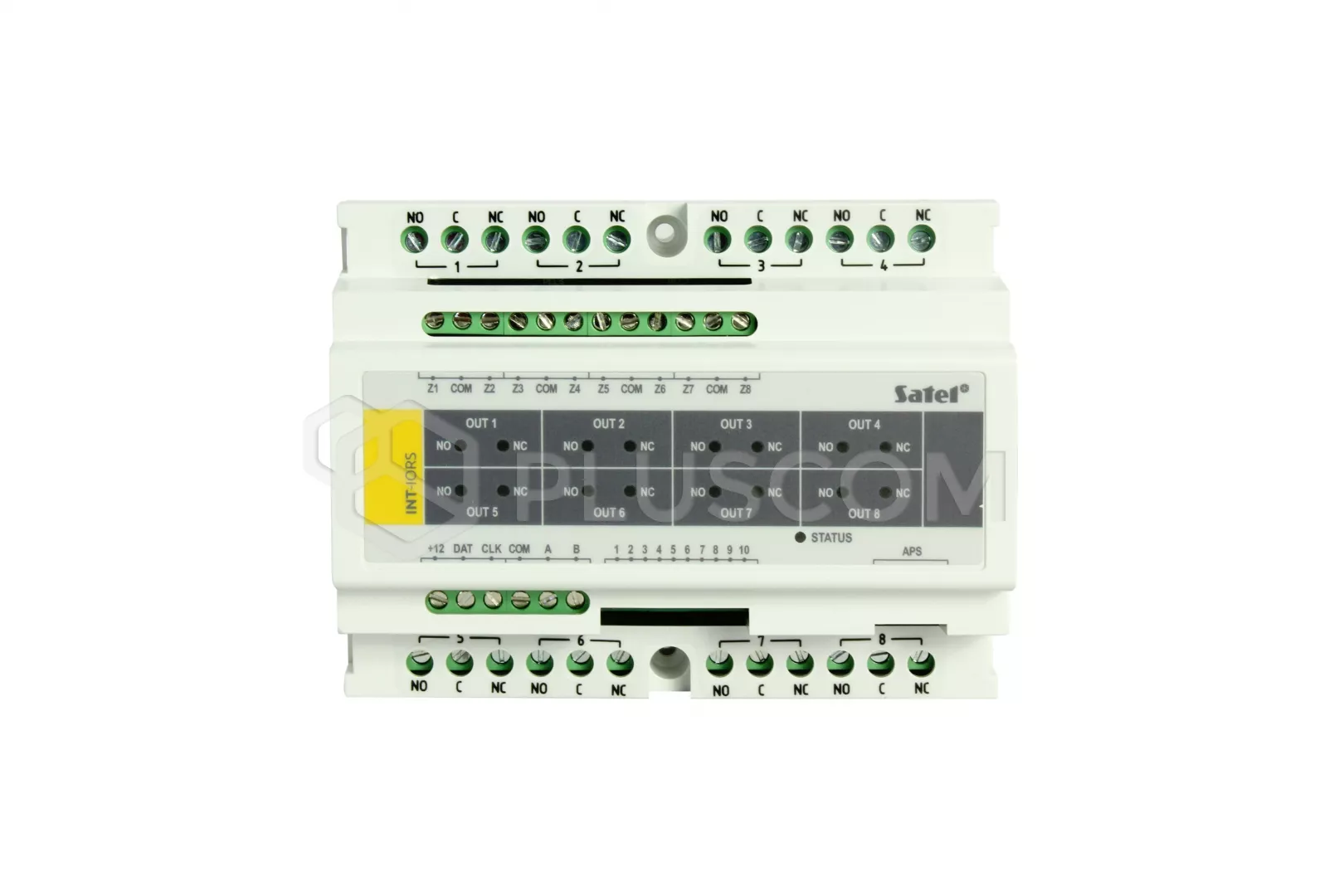

Satel INT-IORS Ekspander 8 wejść i 8 wyjść przekaźn. na szynę DIN
Ekspander wejść i wyjść INT-IORS dedykowane są do współpracy z
centralami alarmowymi INTEGRA oraz CA-64.
Pozwalają na rozbudowę systemu alarmowego o 8 wyjść, oraz dodatkowo o 8
wejść.
Moduły przystosowane są do montażu na szynie DIN
35 mm, co usprawnia proces instalacji oraz ułatwia integrację z innymi
systemami automatyki.
Wyjścia ekspanderów są typu przekaźnikowego.
Umożliwiają sterowanie urządzeniami elektrycznymi zasilanymi napięciem
zmiennym 230 V. Można je indywidualnie programować, analogicznie jak wyjścia
płyty głównej centrali, z którą ekspandery współpracują.
Do wejść ekspandera INT-IORS można podłączyć czujki lub urządzenia sterujące
typu NO i NC.
Wejścia mogą pracować w konfiguracji EOL (obwód zamknięty rezystorem 2,2 kΩ)
oraz 2EOL (obwód zamknięty dwoma rezystorami 1,1 kΩ). Można je indywidualnie
programować, analogicznie jak wejścia płyty głównej centrali, z którą ekspander
współpracuje. Urządzenia są zasilane napięciem stałym 12 V (±15%).
Montaż
Moduł należy zasilać napięciem stałym +12 V (±15%).
Przed rozpoczęciem podłączania modułu należy wyłączyć zasilanie systemu
alarmowego.
Przed podłączeniem obwodów 230 V AC, należy w tych obwodach wyłączyć
napięcie.
Należy unikać prowadzenia przewodów sygnałowych równolegle do przewodów
zasilających 230 V AC, w ich bezpośrednim sąsiedztwie.
