Satel DG-1 LPG Czujka gazu LPG (propan-butanu)

193.11 PLN
157.00 PLN netto

Producent: Satel
Kod produktu: #4052
  • Cyfrowa analiza sygnału
  • Optyczna i akustyczna sygnalizacja przekroczenia progowego stężenia
  • Pełna autodiagnostyka
  • Funkcja prealarmu

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-07-17 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Czujka Satel DG-1 LPG może być stosowana w systemach alarmowych lub innych systemach do weryfikacji przekroczenia stężenia gazu propan-butan. Charakteryzuje się cyfrową kompensacją temperatury pozwalającą na pracę w zakresie -30°C do +55°C.

Wskazywane są 2 poziomy stężenia gazu:

  1. Stężenie generujące prealarm - 10% dolnej granicy wybuchowości
  2. Stężenie generujące alarm - 20% dolnej granicy wybuchowości

Prealarm wskazywany jest przez diodę LED czujnika oraz krótkie sygnały dźwiękowe (sygnalizacja 0.25s, przerwa 1.75s) przez cały czas, w którym stężenie utrzymuje się na poziomie 10-20% dolnej granicy wybuchowości. Możliwe jest wyłączenie sygnalizacji dźwiękowej przez zdjęcie zworki BUZ. Prealarm nie ma wpływu na działanie styków NC.

Alarm wskazywany jest przez diodę LED i sygnał dźwiękowy (sygnalizacja 1s, przerwa 1s) oraz rozwarcie styków NC przez cały czas, kiedy stężenie gazu utrzymuje się powyżej poziomu 20% dolnej granicy wybuchowości. Wskazanie utrzymywane jest również przez kilka minut po obniżeniu poniżej granicy alarmu.

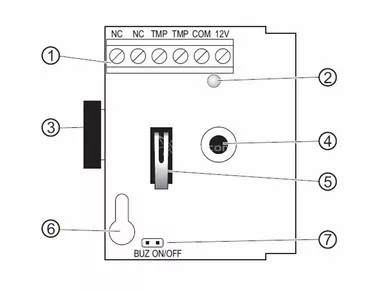

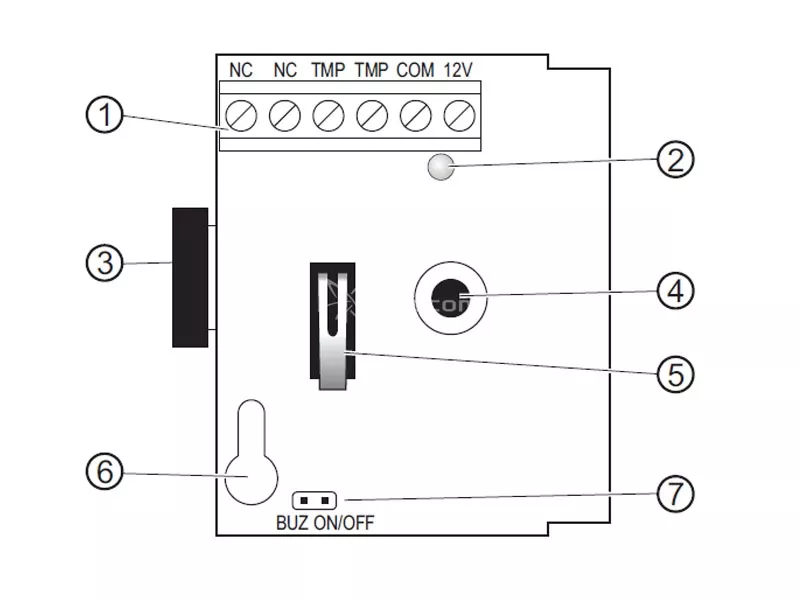

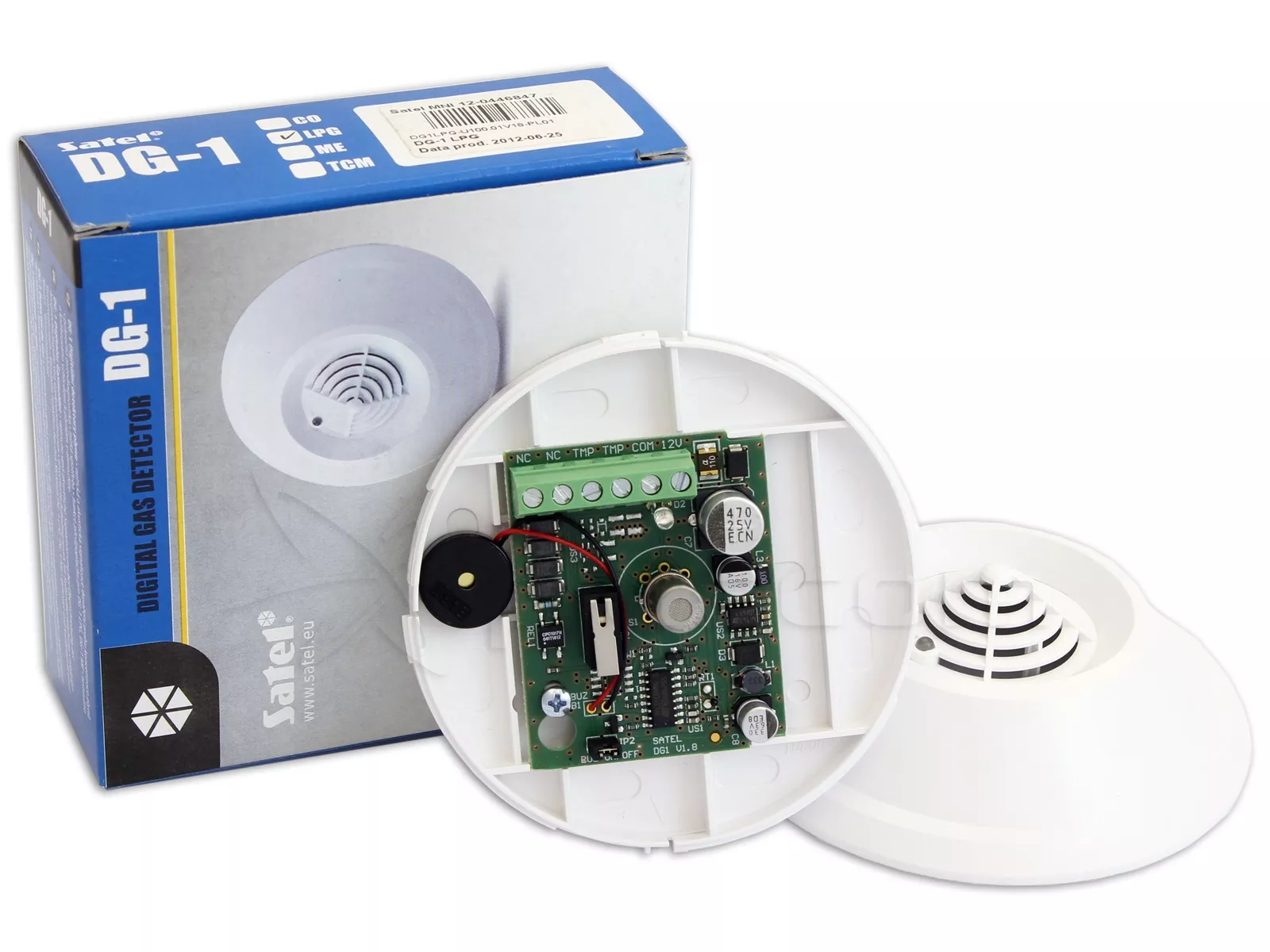

Widok płytki elektroniki czujki Satel DG-1 LPG

Widok płytki elektroniki czujki Satel DG-1 LPG

Legenda:

  1. Złącza:
    • NC - złącza alarmowe (NC)
    • TMP - złącza obwodu sabotażu
    • COM - masa
    • 12V - zasilanie
  2. Dioda LED wskazująca alarm, prealarm i awarię.
  3. Brzęczyk sygnalizujący alarm, prealarm i awarię.
  4. Detektor gazu.
  5. Złącze obwodu sabotażu (otwarcie obudowy).
  6. Otwór mocowania elektroniki do obudowy
  7. BUZ - kołki służące do włączania i wyłączania sygnalizacji dźwiękowej poprzez brzęczyk


Obniżenie napięcia zasilania poniżej 9V +/- 5% lub niepoprawne działanie czujki gazu (autotest) wskazywane jest jako awaria. Wskazywane jest przez diodę LED i sygnał dźwiękowy (sygnalizacja 0.25s, przerwa 0.25s) oraz rozwarcie styków NC.

Instalacja czujki Satel DG-1 LPG

Propan-butan (LPG) jest gazem ciężkim, w związku z czym czujka powinna być montowana nisko, najlepiej tuż przy podłodze.

  1. Otworzyć obudowę:

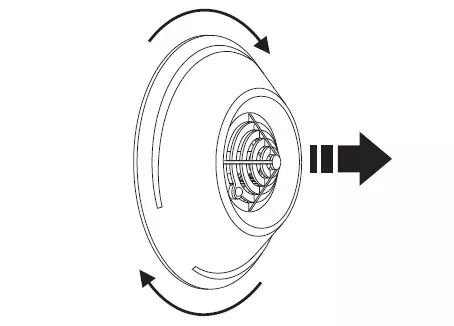

    Otwieranie obudowy czujki Satel DG-1 LPG

    Otwieranie obudowy czujki Satel DG-1 LPG

  2. Zdemontować elektronikę:

  3. Wykonać otwór i przełożyć kabel
  4. Przykręcić tylną część obudowy do ściany
  5. Zamontować elektronikę
  6. Przykręcić przewody do zacisków
  7. Zamontować lub zdjąć zworkę na stykach BUZ
  8. Zamknąć obudowę czujki zwracając uwagę, aby znaczniki w obu częściach obudowy były naprzeciw siebie (zgodnie z rysunkiem 3).

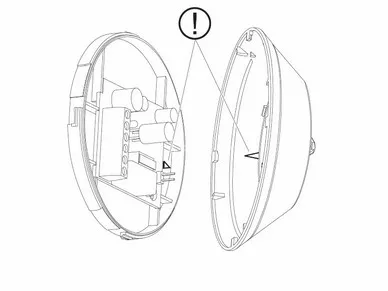

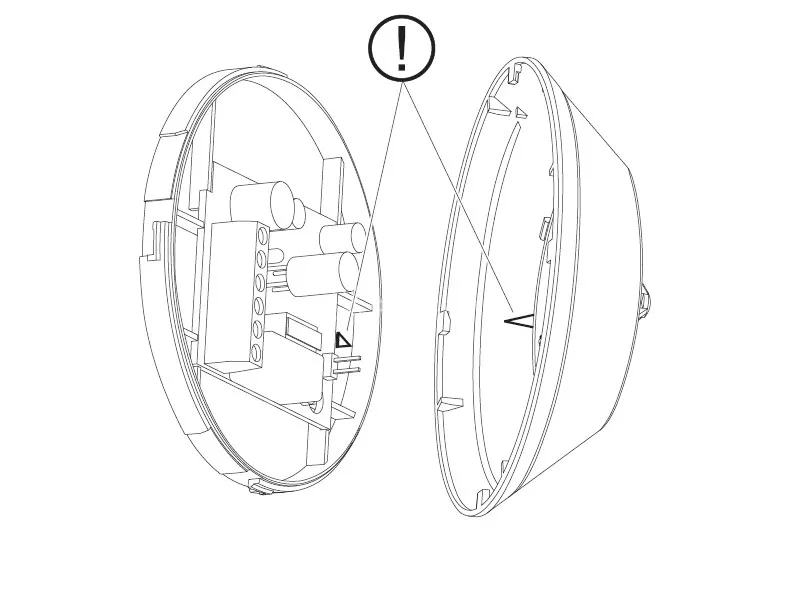

    Zamykanie obudowy czujki Satel DG-1 LPG, lokalizacja znaczników

    Zamykanie obudowy czujki Satel DG-1 LPG, lokalizacja znaczników

  9. Załączyć zasilanie systemu. Czujka zasygnalizuje 3-ma krótkimi dźwiękami i mignięciami diody LED.

Ważne:

  1. Nie zaleca się montowania czujki w pomieszczeniach z instalacjami o charakterze przemysłowym.
  2. Sensor gazu nagrzewa się w trakcie pracy
  3. Czujki testowane są na etapie produkcji.
  4. Weryfikacja poprawności działania może być wykonana przy pomocy zestawów testowych.

Do testowania czujki można wykorzystać tester:


Specyfikacja techniczna
Warunki pracy: -30 ... +55°C
Pobór prądu w stanie gotowości: 50mA
