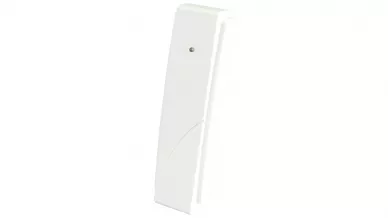

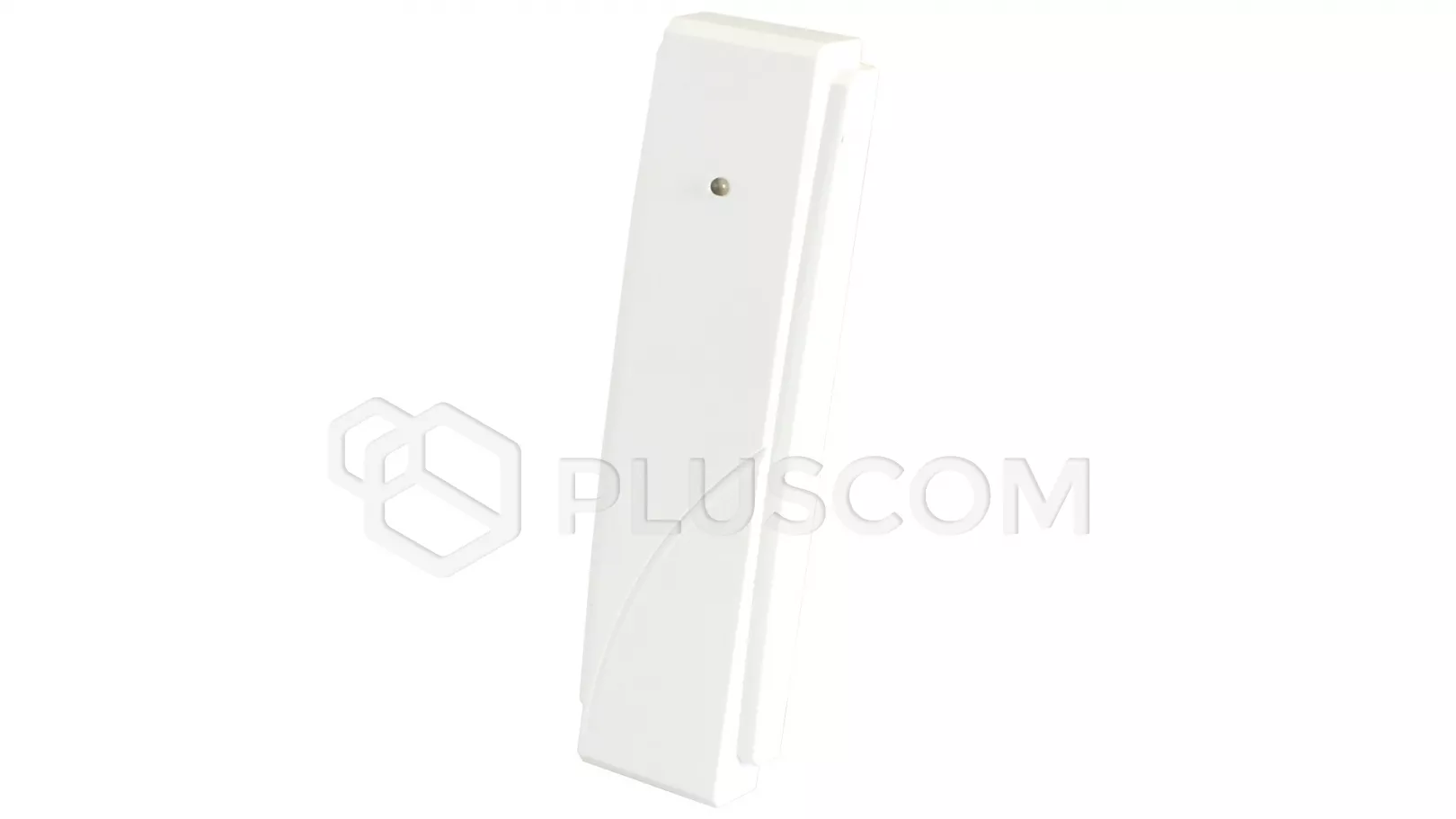

Satel CZ-EMM2 Czytnik kart zbliżeniowych

Czytnik kart zbliżeniowych CZ-EMM2 - jest urządzeniem wykorzystywanym w systemach kontroli dostępu. Służy do odczytu kodu kart zbliżeniowych.

Współpracuje z ekspanderem czytników kart zbliżeniowych CA-64 SR.

Opis czytnika

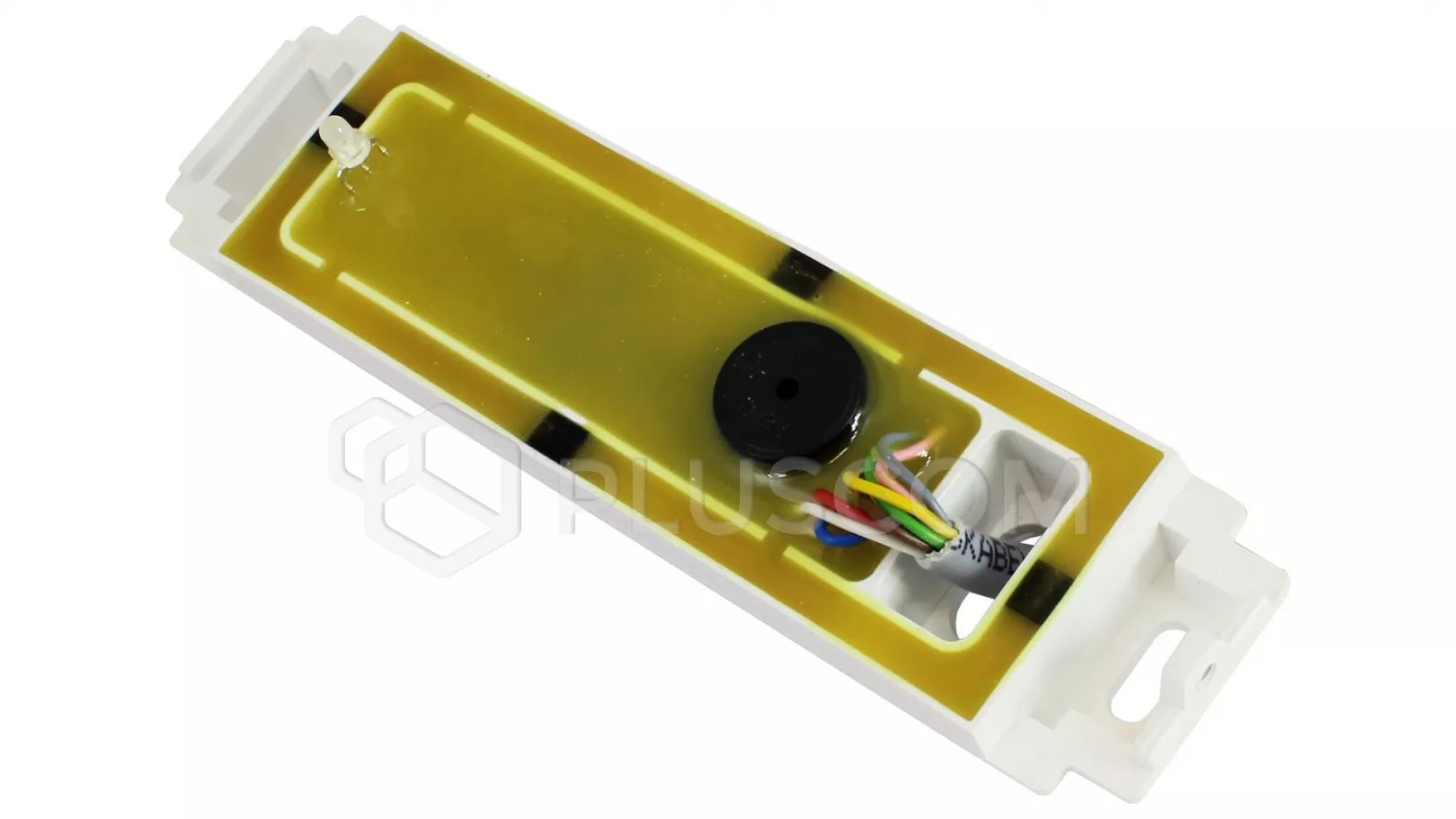

Głowica przesyła dane (odczytany kod karty) w formacie EM-MARIN. Posiada wbudowaną dwukolorową diodę LED (świecącą w kolorach czerwonym i zielonym) oraz brzęczyk - służące do sygnalizacji.

Sposób sygnalizacji i sytuacje, w których sygnalizacja jest uruchamiana, zależą od urządzenia sterującego, do którego czytnik został podłączony. Elektronika głowicy jest zalana żywicą epoksydową chroniącą ją przed dostępem wilgoci.

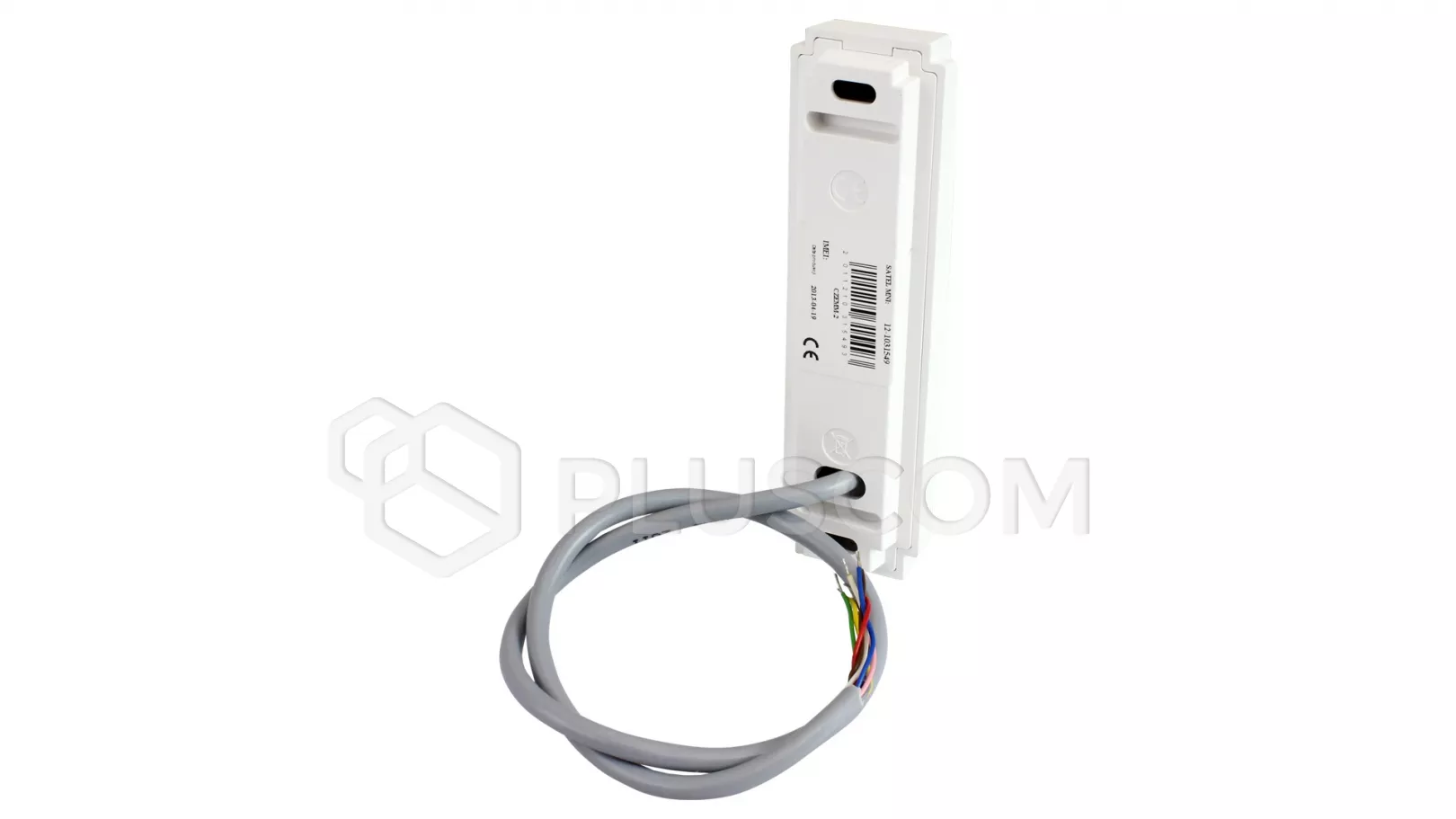

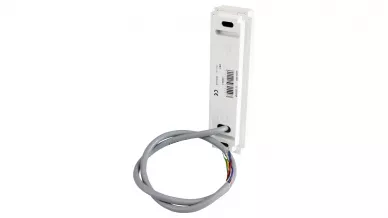

Z obudowy głowicy wyprowadzony jest kabel wieloprzewodowy służący do podłączenia do urządzenia sterującego.

Odczyt karty

Aby głowica odczytała zakodowany numer karty, karta musi zostać zbliżona do czytnika na odległość ok. 10cm na czas minimum 0,5s.

Po odczytaniu, numer karty przesyłany jest do urządzenia sterującego (np. ekspandera CA-64 SR), które sygnalizuje odczyt karty (diodą/ brzęczykiem głowicy) i podejmuje odpowiednie działania.

Montaż

Czytnik kart zbliżeniowych CZ-EMM2 przeznaczony jest do montażu wewnątrz pomieszczeń. Głowicę montuje się bezpośrednio na ścianie. Zaleca się montaż czytnika w pionie. Czytnik nie powinien być narażony na bezpośredni kontakt z wodą.

Jeżeli w systemie funkcjonuje kilka głowic, to odległość pomiędzy nimi powinna wynosić co najmniej 50cm.

Podłączenie czytnika

Podłączenie czytnika należy wykonać typowym kablem (np. DY 8x0,5). Długość kabla łączącego głowicę z urządzeniem sterującym nie powinna przekroczyć 30 metrów.
