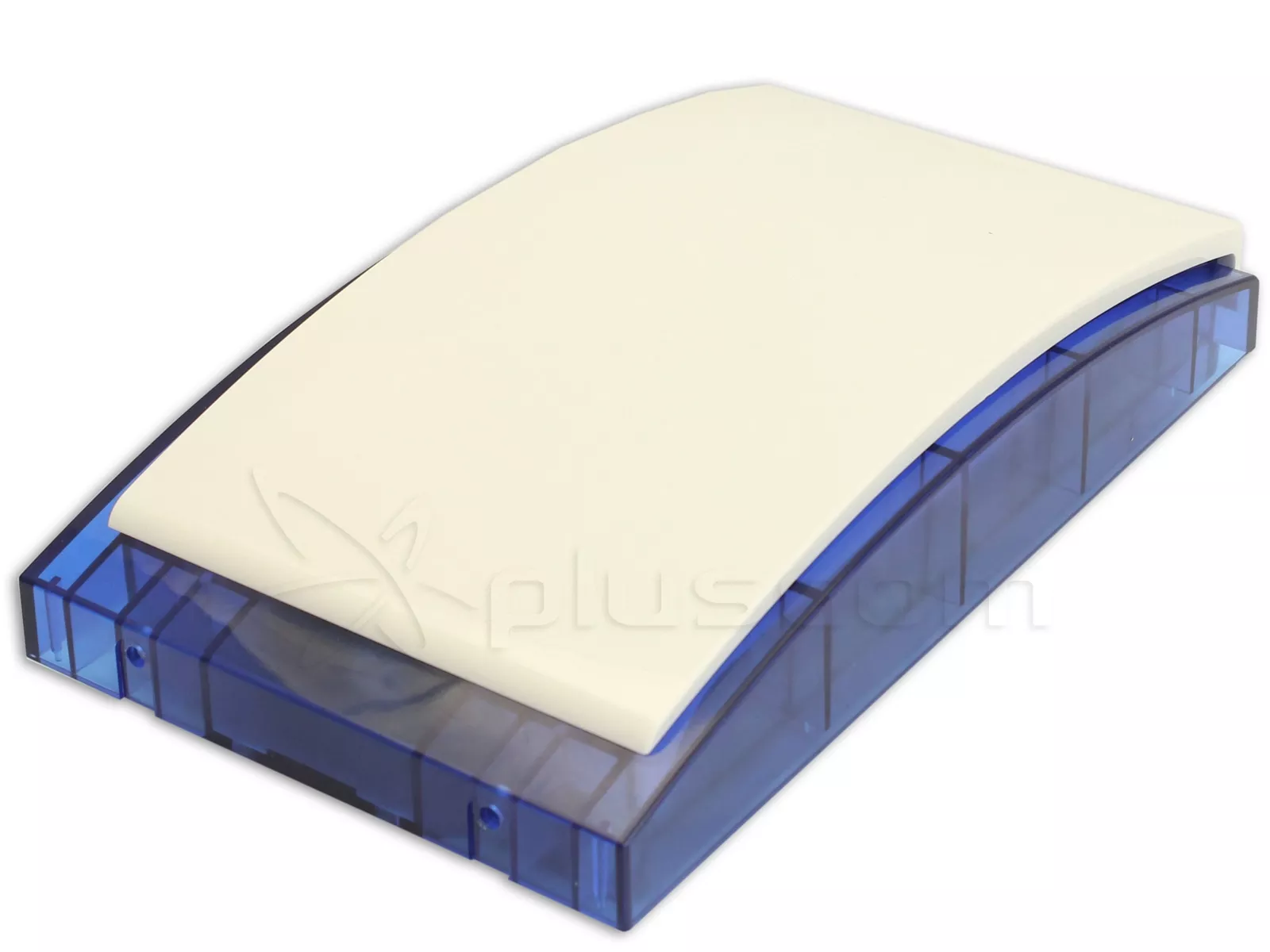

Satel ASP-105BL Sygnalizator zewnętrzny ABAX (niebieski)

Sygnalizator zewnętrzny ASP-105 BL przeznaczony jest do pracy w ramach dwukierunkowego systemu bezprzewodowego ABAX.

Sygnalizator wymaga zasilania napięciem +12 V DC (±15%). Akumulator 6 V 1,2 Ah służy jako awaryjne źródło zasilania.

Sygnalizator informuje kontroler/centralę o utracie zasilania 12 V DC oraz o rozładowanym akumulatorze (spadek napięcia na zaciskach akumulatora poniżej 5,7 V). Akumulator jest testowany tylko, gdy sygnalizator jest zasilany z akumulatora, dlatego w ramach prac konserwacyjnych należy sprawdzać jego stan.

Sygnalizacja optyczna i akustyczna są wyzwalane niezależnie, po otrzymaniu odpowiedniego polecenia drogą radiową. Sygnalizacja optyczna trwa do czasu skasowania. Maksymalny czas trwania sygnalizacji akustycznej jest programowany zdalnie w zakresie od 1 do 9 minut.

Otwarcie obudowy lub oderwanie jej od podłoża wywoła alarm sabotażowy. Jest on sygnalizowany przez zaprogramowany dla sygnalizatora maksymalny czas sygnalizacji akustycznej. Informacja o alarmie sabotażowym jest przesyłana do kontrolera/centrali.

Sygnalizator dostępny również w kolorze czerwonym:{REL_863} i pomarańczowym:{REL_1145}

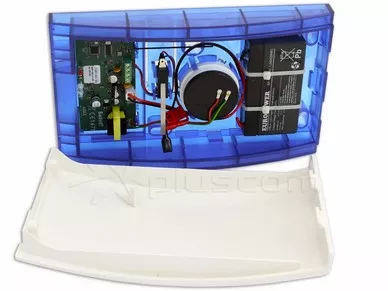

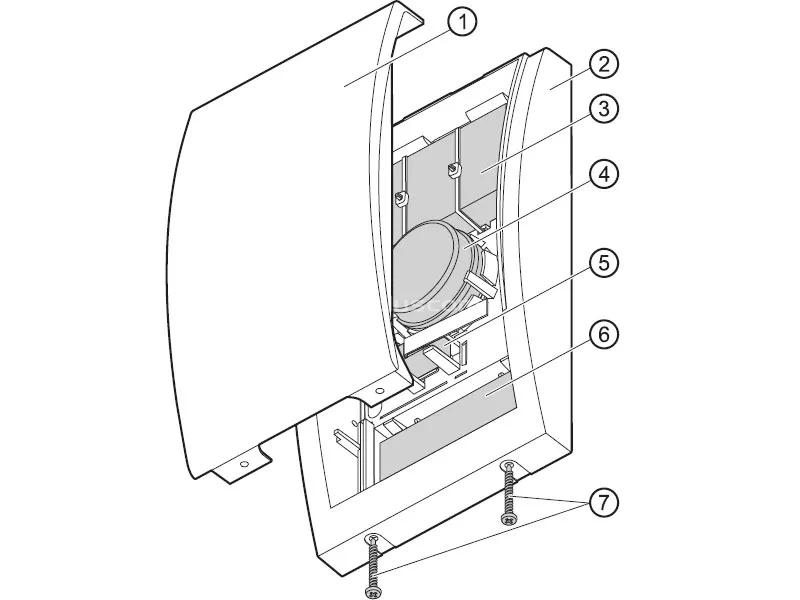

Widok sygnalizatora SATEL ASP-105 BL

Opis do rysunku

1. pokrywa obudowy. W celu zdjęcia pokrywy należy wykręcić wkręty blokujące (7), a następnie odchylić pokrywę do góry o około 60º.
2. podstawa obudowy.
3. akumulator 6 V 1,2 Ah.
4. przetwornik piezoelektryczny (sygnalizacja akustyczna).
5. styk sabotażowy (NC). Reaguje na otwarcie obudowy i oderwanie od podłoża.
6. płytka elektroniki zabezpieczona przed wpływem warunków atmosferycznych.
7. wkręty blokujące pokrywę obudowy.

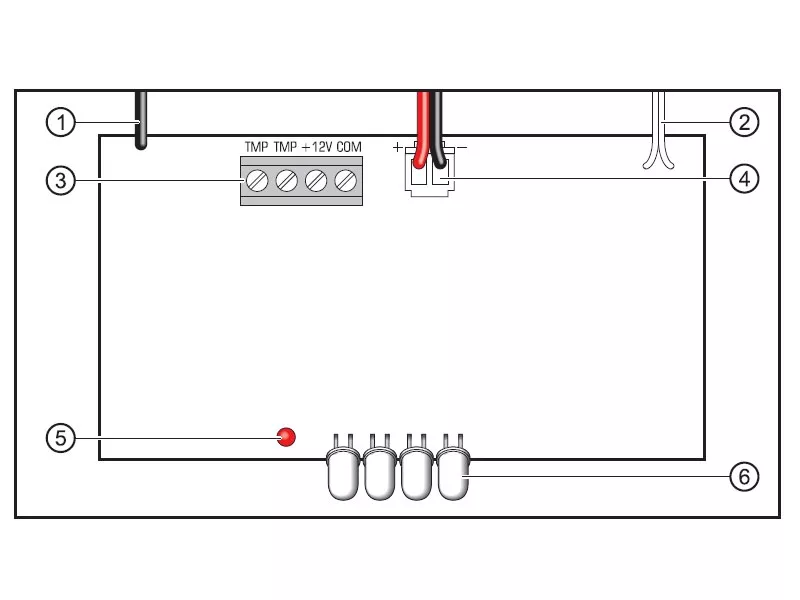

Widok płytki elektroniki sygnalizatora SATEL ASP-105 BL

Opis schematu

1. antena.
2. przewody do przetwornika piezoelektrycznego.
3. zaciski. Do zacisków TMP jest podłączony styk sabotażowy. Zaciski +12 V i COM służą do podłączenia zasilania +12 V DC (±15%).
4. przewody do podłączenia akumulatora (czerwony +, czarny -).
5. czerwona dioda LED. W trybie testowym sygnalizuje odpytywanie sygnalizatora (krótki błysk).
6. diody LED do sygnalizacji optycznej (w sygnalizatorze ASP-105 BL montowane są dwie diody).
