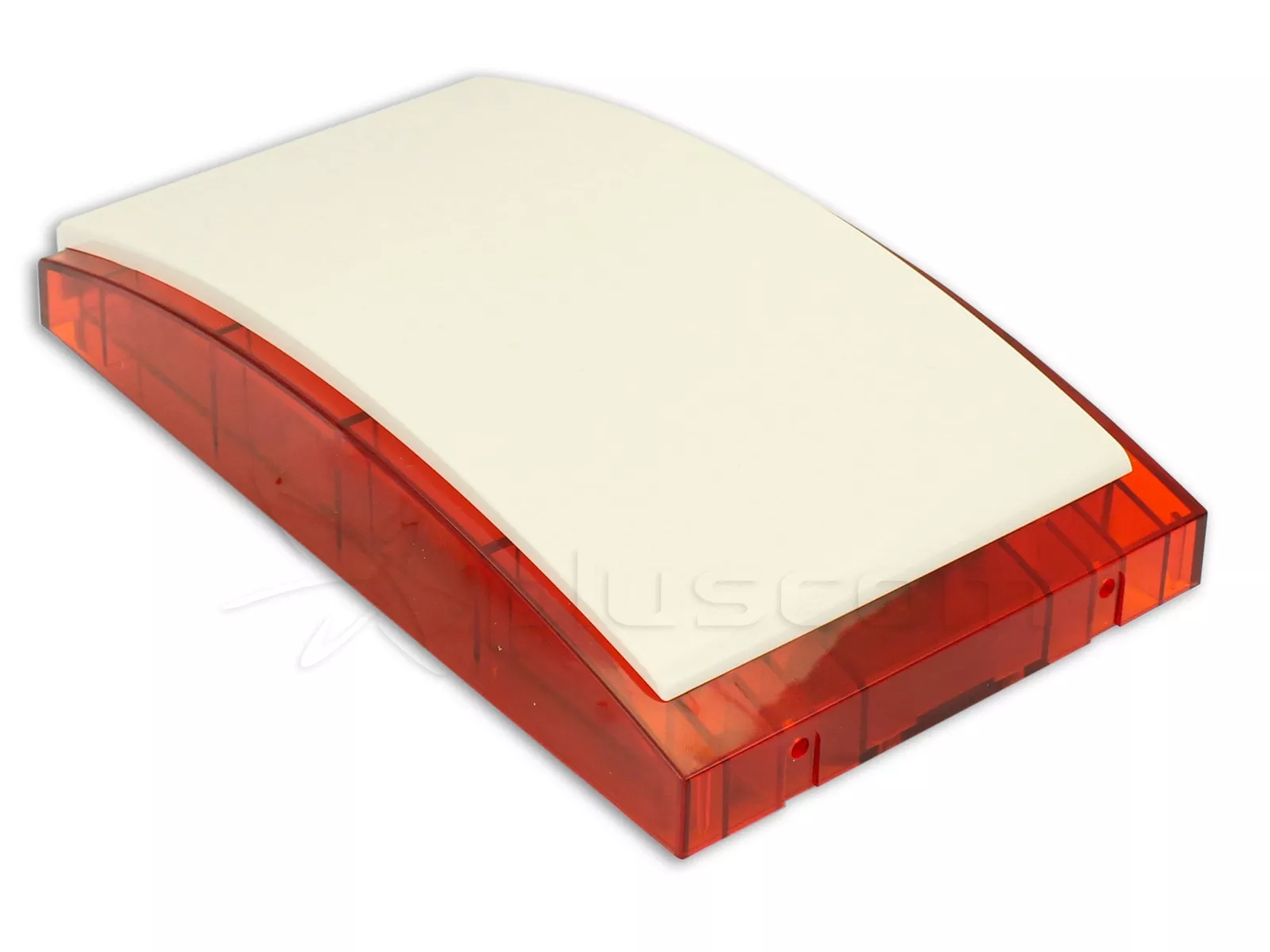

Satel SP-4002 R Zewnętrzny sygnalizator optyczno-akustyczny

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika piezoelektrycznego.
• Sygnalizacja optyczna realizowana przy pomocy diod LED.
• Akumulator stanowiący awaryjne źródło zasilania.
• Wybór jednego z czterech typów sygnalizacji dźwiękowej.
• Układ elektroniki zabezpieczony przed wpływem warunków atmosferycznych.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Wewnętrzna osłona z blachy ocynkowanej.
• Obudowa wykonana z wysokoudarowego poliwęglanu PC LEXAN charakteryzująca się bardzodużą wytrzymałością mechaniczną.

Sygnalizator wymaga zasilania napięciem stałym 12 V ±15%. Sygnalizacja uruchamiana jest pozmianie stanu na wejściu STA (sygnalizacja akustyczna) lub STO (sygnalizacja optyczna). Sposóbwyzwalania określa się przy pomocy kołków PLA i PLO. Wyzwolenie sygnalizacji alarmowej możliwe jest dopiero po 20 sekundach od włączenia zasilania, pod warunkiem, że stan na wejściu sterującymsygnalizacją był przez ten czas stabilny i zgodny z określonym przy pomocy kołków dla stanunieaktywnego. 20-sekundowe opóźnienie zapobiega przypadkowemu wyzwoleniu sygnalizacjiw trakcie prac instalatorskich.

Sygnalizator dostępny również w kolorze niebieskim{REL_1177}i pomarańczowym{REL_1155}

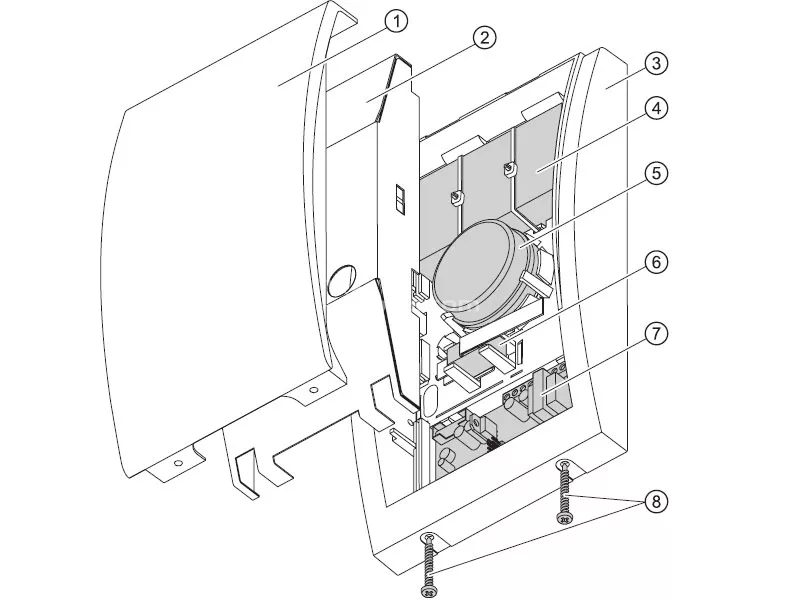

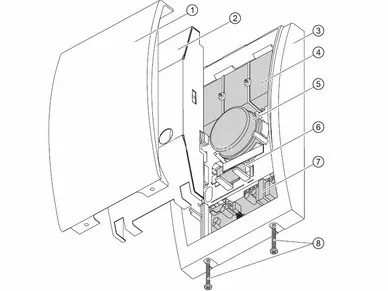

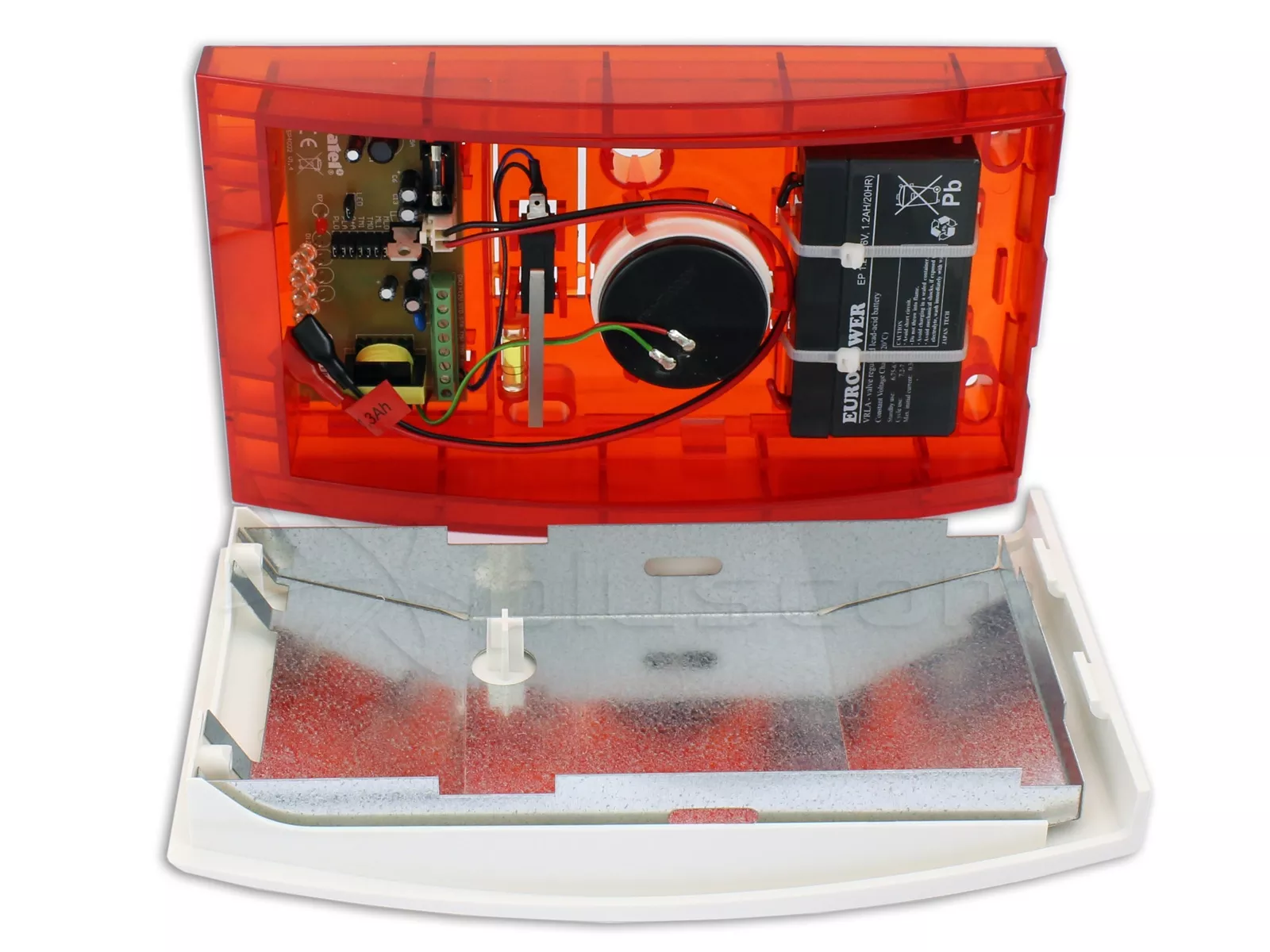

Widok sygnalizatora SATEL SP-4002 R

Objaśnienia do rysunku:

1. pokrywa obudowy.
2. wewnętrzna osłona z blachy ocynkowanej.
3. podstawa obudowy.
4. akumulator.
5. przetwornik piezoelektryczny.
6. styk sabotażowy (NC).
7. płytka elektroniki.
8. wkręty blokujące pokrywę obudowy.

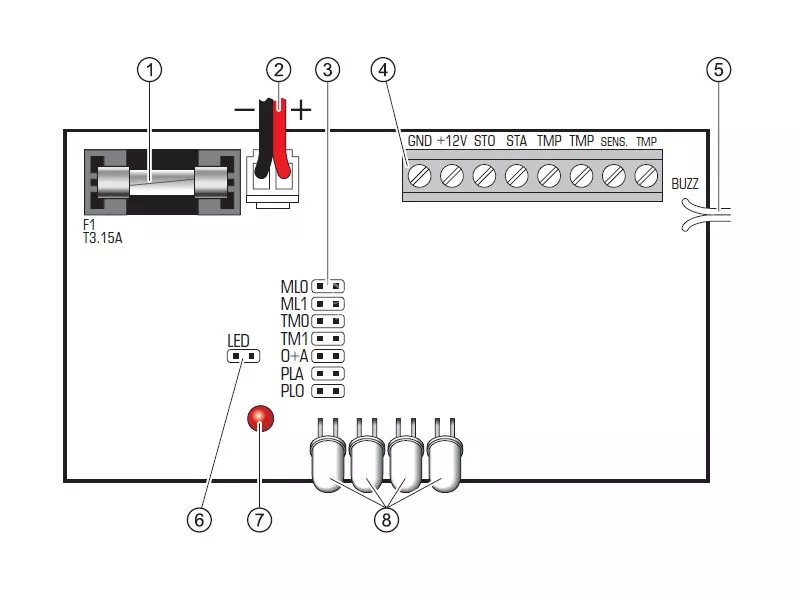

Widok płytki elektroniki SATEL SP-4002 R

Opis schematu:

1. bezpiecznik układu ładowania akumulatora (3,15 A).
2. przewody do podłączenia akumulatora (czerwony +, czarny -).
3. kołki do konfiguracji sygnalizatora (patrz: rozdział KONFIGURACJA SYGNALIZATORA).
4. zaciski:
   • GND - masa.
   • +12V - zasilanie.
   • STO - sterowanie sygnalizacją optyczną.
   • STA - sterowanie sygnalizacją akustyczną.
   • TMP i TMP - obwód sabotażowy.
   • SENS. i TMP - styk sabotażowy sygnalizatora.
5. przewody do przetwornika piezoelektrycznego.
6. kołki do włączania/wyłączania sygnalizacji obecności zasilania zewnętrznego. Sygnalizacja jestwłączona, gdy kołki są zwarte.
7. dioda sygnalizująca obecność zasilania zewnętrznego (krótki błysk co ok. 3 sekundy).
8. diody do sygnalizacji optycznej alarmu.

Montaż

Sygnalizator należy montować na płaskim podłożu i w możliwie niedostępnym miejscu, abyzminimalizować ryzyko sabotażu. Montaż do podłoża wykonuje się za pomocą wkrętów i kołkówrozporowych. W celu otwarcia obudowy należy wykręcić wkręty blokujące, a następnie odchylićpokrywę do góry o ok. 60º.

Po zakończeniu montażu wskazane jest uszczelnienie otworów mocujących oraz otworu wejściakabla za pomocą masy silikonowej.
