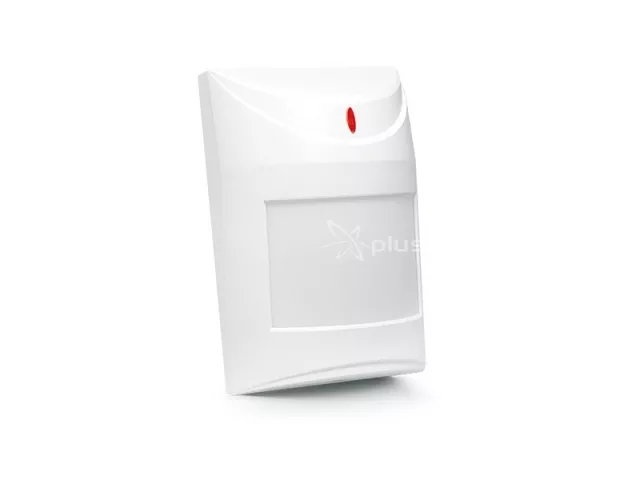

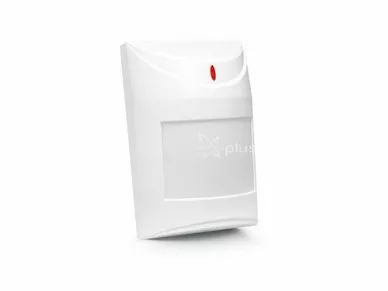

Satel AQUA S Cyfrowa czujka PIR

Mikroprocesorowa, w pełni cyfrowa czujka ruchu AQUA S wyróżnia się dużączułością oraz odpornością na zakłócenia. W czujce zastosowano podwójnyelement piroelektryczny. Czujka może być zasilana napięciem stałym lubzmiennym 24 V.

Czujka jest wyposażona w funkcję prealarmu. Prealarm sygnalizowany jestkrótkim błyśnięciem diody LED po zarejestrowaniu w chronionym przez czujkęobszarze zmian nie spełniających kryterium alarmu. Czułość prealarmu zależy odustawionej na kołkach czułości czujki. Częste występowanie prealarmów możewywołać alarm.

Przez 30 sekund po włączeniu napięcia zasilania czujka jest w stanierozruchowym, co sygnalizuje szybkim miganiem diody LED. Dopiero po upływietego czasu czujka jest gotowa do pracy.

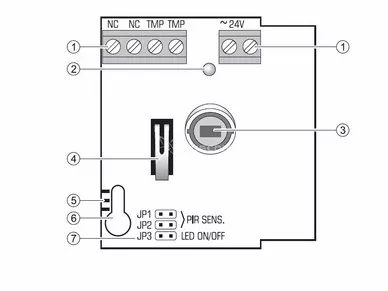

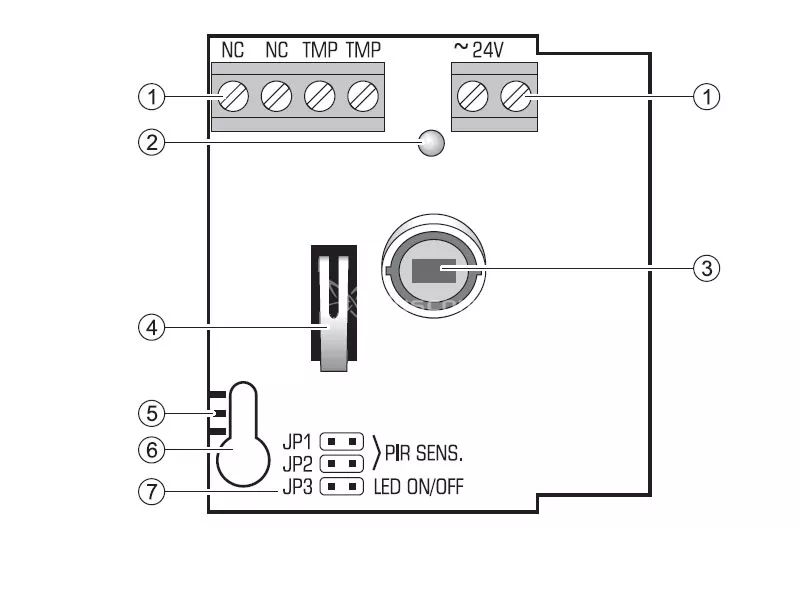

Schemat płytki czujki SATEL AQUA S

Objaśnienia do rysunku:

1. zaciski:
   • NC – przekaźnik (NC)
   • TMP – styk sabotażowy
   • 24V – wejście zasilania (AC/DC)
2. czerwona dioda LED sygnalizująca:
   • prealarm – krótkie błyśnięcie (ok. 120 ms);
   • alarm – świeci przez 2 sekundy;
   • rozruch – szybko miga;
   • niskie napięcie zasilania – świeci na czerwono.
3. pyroelement.
4. styk sabotażowy.
5. podziałka do pozycjonowania pyroelementu względem soczewki.
6. otwór na wkręt mocujący.
7. kołki do konfiguracji czujki:
   • PIR SENS. - określanie czułości czujki (patrz: rysunek 2);
   • LED ON/OFF - włączenie/wyłączenie sygnalizacji przy pomocy diody LED.

Soczewki

W czujce zamontowana jest soczewka ekstra szerokokątna (EWA). Można kupićsoczewkę o odmiennej charakterystyce (zasięg, ilość wiązek, kąt widzenia) i jązamontować.

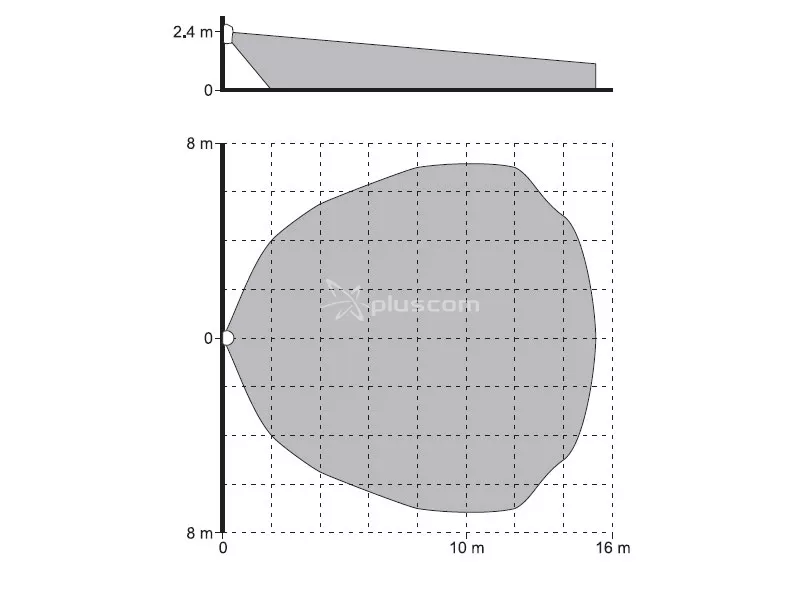

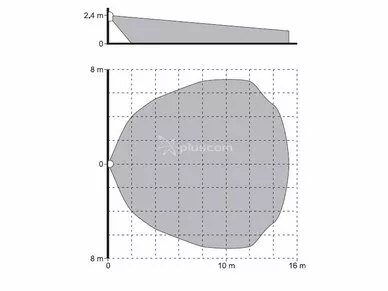

Obszar detekcji czujki podczerwieni SATEL AQUA S

Montaż

1. Otworzyć obudowę zgodnie
2. Wyjąć płytkę z elektroniką.
3. Wykonać odpowiednie przepusty pod wkręty i kabel w tylnej ściance obudowy.
4. Przeprowadzić kabel przez wykonany otwór.
5. Przymocować tylną ściankę obudowy do ściany lub do załączonego uchwytu.
6. Zamocować płytkę elektroniki, uwzględniając przy tym wysokość, na której czujka została zamontowana.
7. Podłączyć przewody do odpowiednich zacisków.
8. Przy pomocy zworek ustawić parametry pracy czujki.
9. Zamknąć obudowę czujki.
