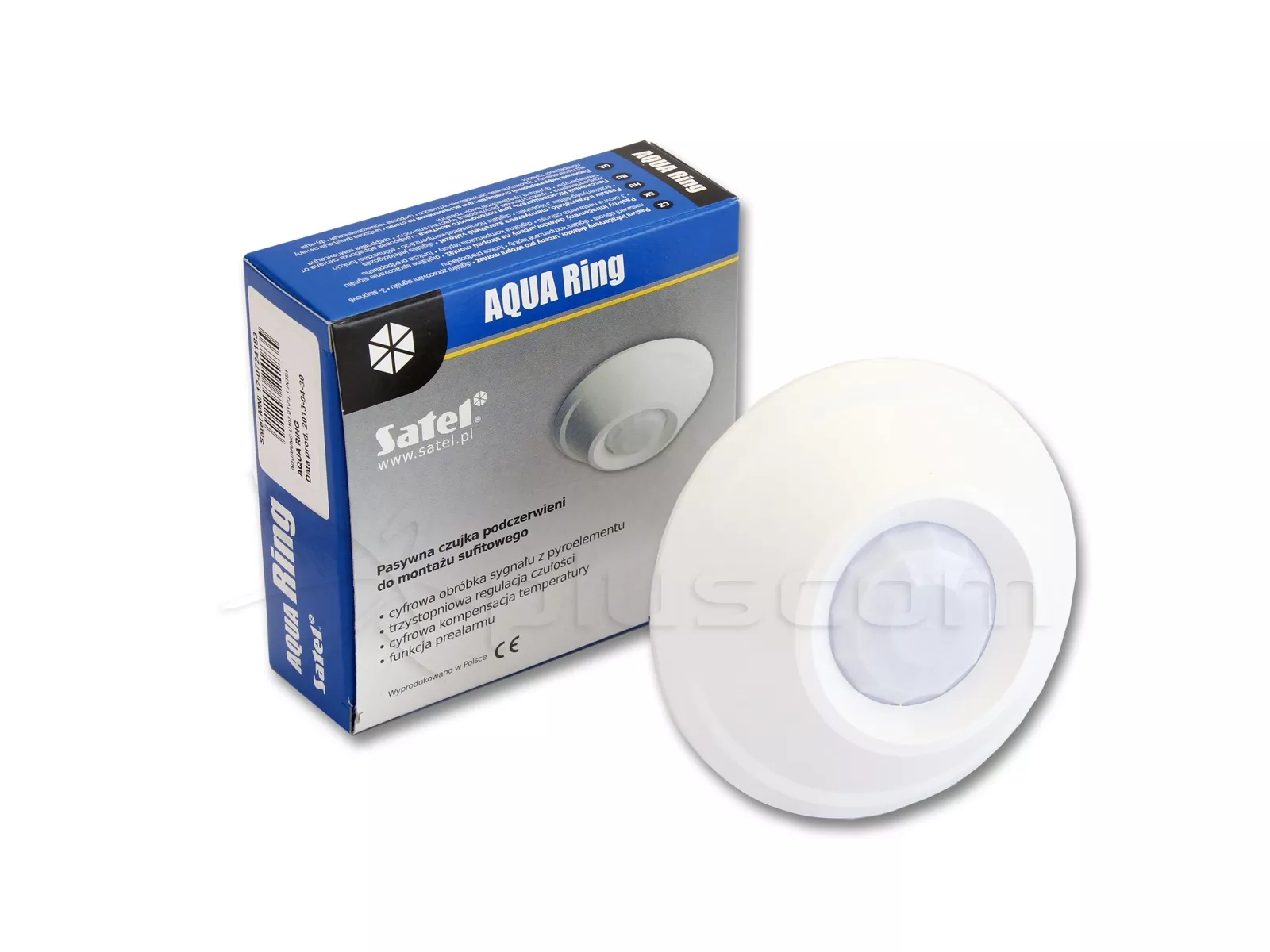

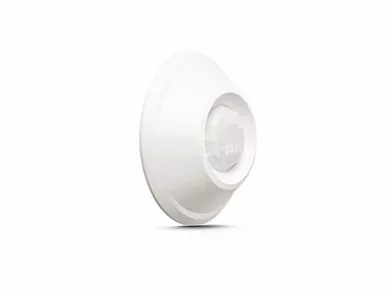

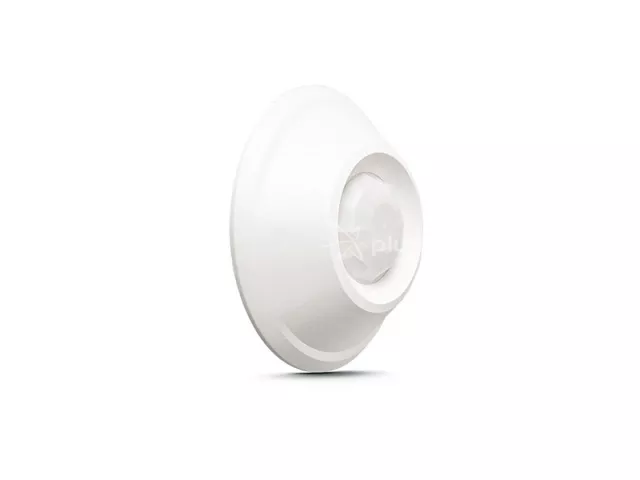

Satel AQUA Ring Cyfrowa czujka PIR do montażu na suficie

89.79 PLN
73.00 PLN netto

Producent: Satel
Kod produktu: #3978
  • Podwójny pyroelement
  • Soczewka 360°
  • Cyfrowy algorytm detekcji
  • Funkcja prealarmu

 Dostawa:
Wyślemy pojutrze!
Planowane dostarczenie: 2018-10-23 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Mikroprocesorowa, w pełni cyfrowa czujka AQUA RING wyróżnia się dużą czułością oraz odpornością na zakłócenia. Zaawansowany mechanizm cyfrowej kompensacji umożliwia pracę w szerokim zakresie temperatur.

W czujce wykorzystano podwójny element piroelektryczny. Procesor prowadzi dwutorową analizę sygnału:wartościową i ilościową.

Czujka jest wyposażona w funkcję prealarmu. Prealarm sygnalizowany jest krótkim błyśnięciem diody LED po zarejestrowaniu w chronionym przez czujkę obszarze zmian nie spełniających kryterium alarmu. Czułość prealarmu zależy od ustawionej na kołkach czułość czujki. Częste występowanie prealarmów może wywołać alarm.

Przez 30 sekund po włączeniu napięcia zasilania czujka jest w stanie rozruchowym, co sygnalizuje szybkim miganiem diody LED. Dopiero po upływie tego czasu czujka przechodzi w stan pracy.

Czujka monitoruje napięcie zasilania. W przypadku dłuższego niż 2 sekundy spadku napięcia poniżej 9 V (±5%) sygnalizuje awarię załączeniem przekaźnika alarmowego oraz ciągłym świeceniem diody. Przywrócenie napięcia minimum 9V (±5%) wyłączy sygnalizację awarii.

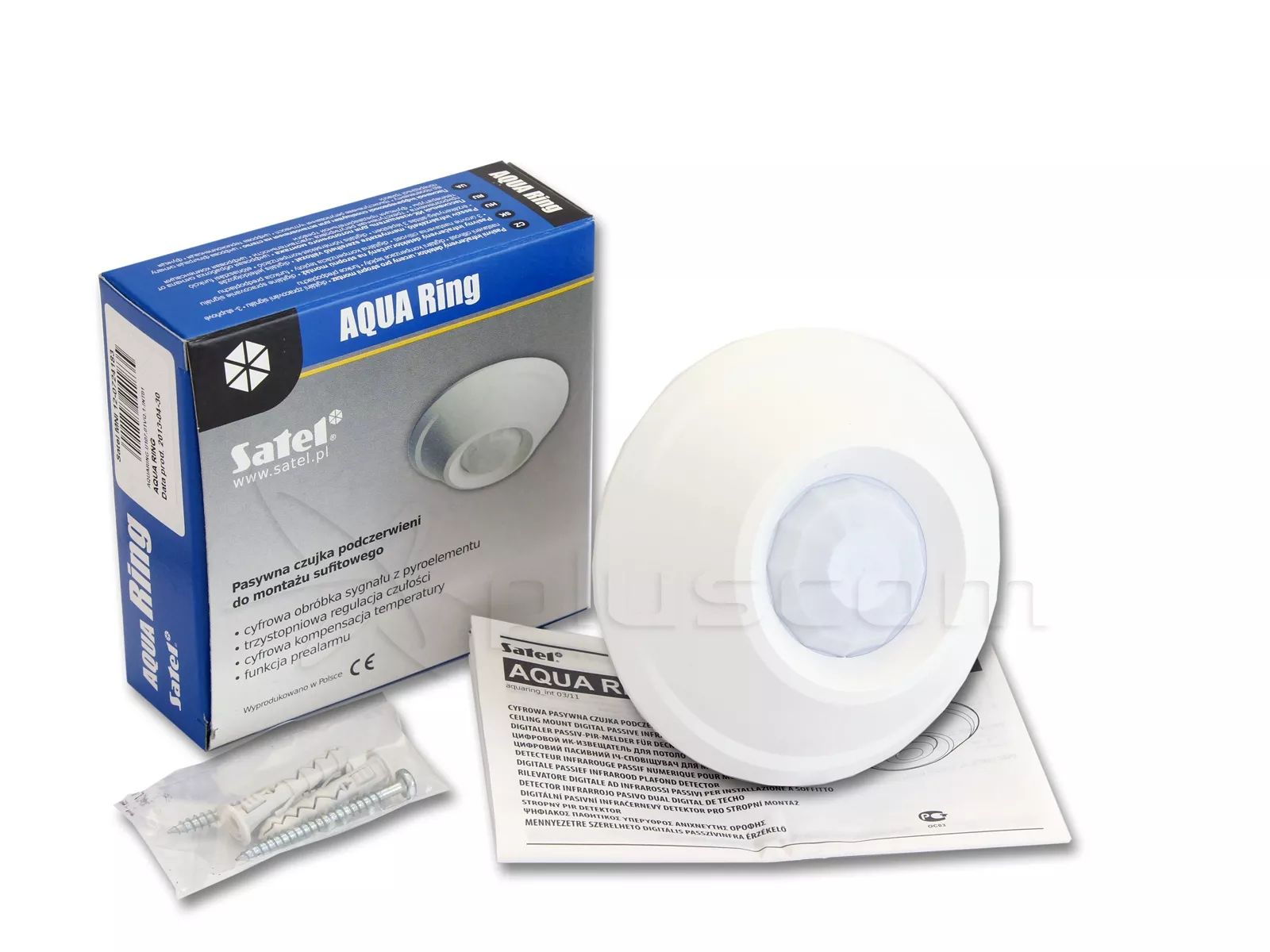

Składniki zestawu:

SATEL AQUA Ring składniki zestawu

SATEL AQUA Ring składniki zestawu

  • Czujka
  • Kołki rozporowe
  • Instrukcja

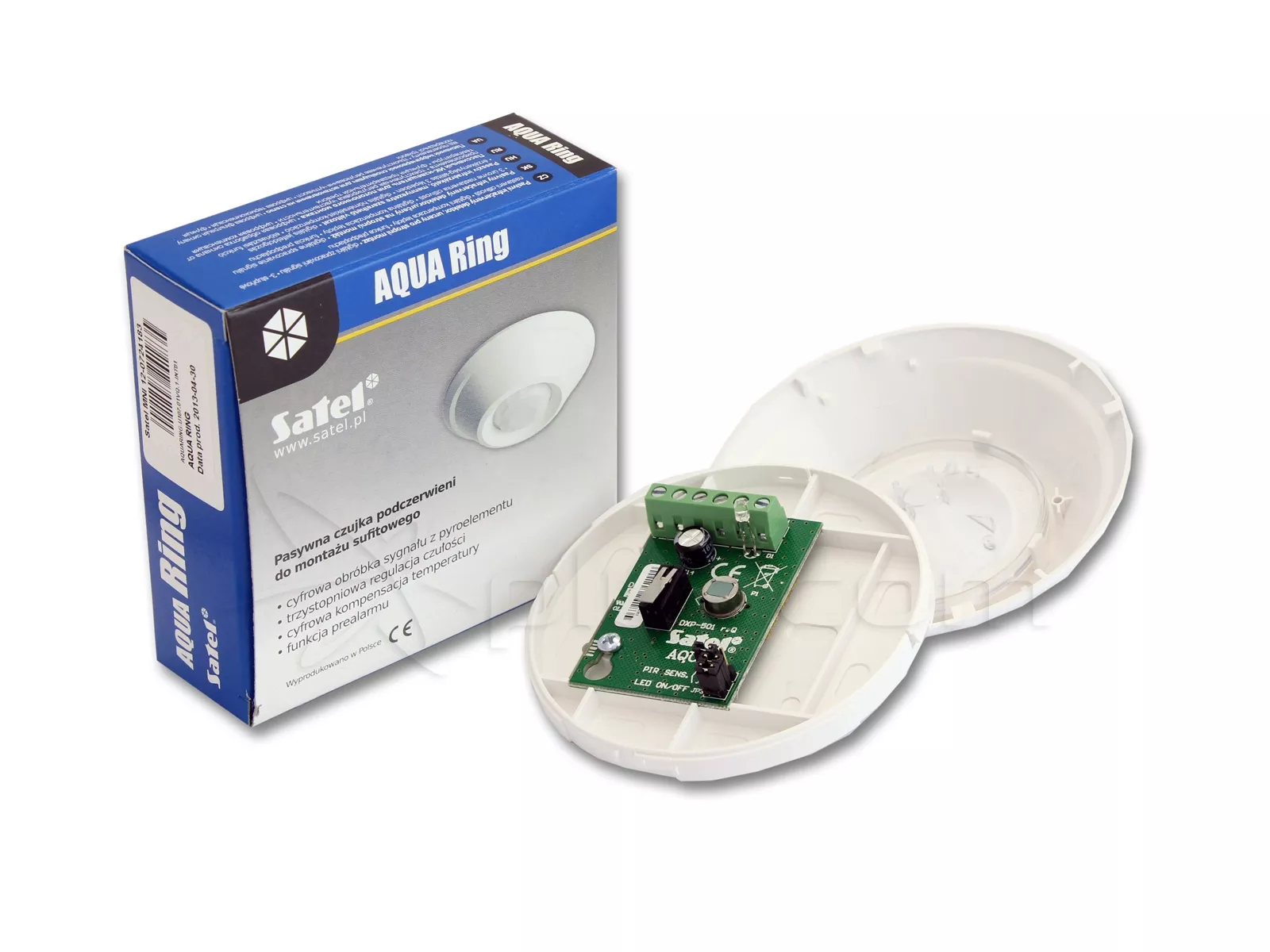

SATEL AQUA Ring widok wnętrza

SATEL AQUA Ring widok wnętrza

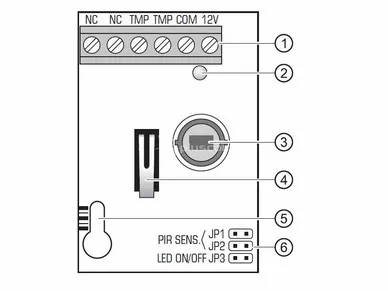

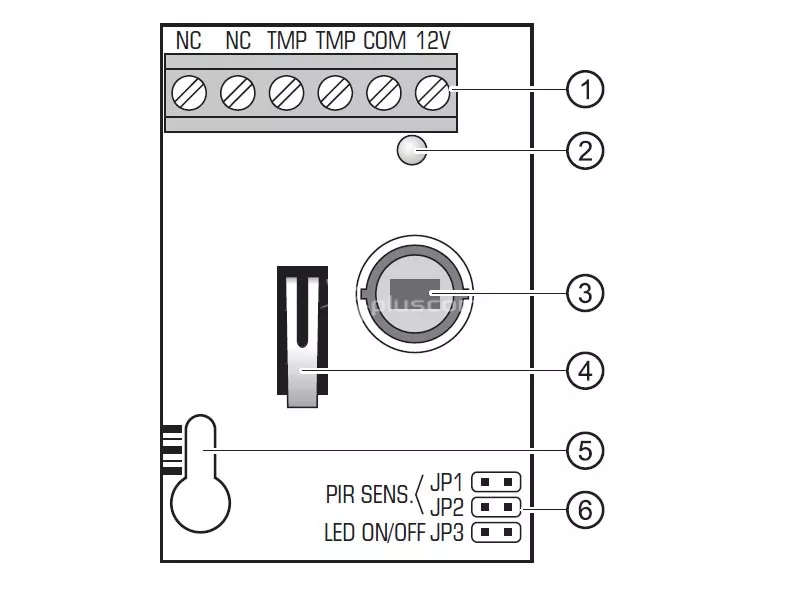

Schemat płytki czujki SATEL AQUA Ring

Schemat płytki czujki SATEL AQUA Ring

Opis do rysunku:

  1. zaciski:
    • NC - przekaźnik (NC)
    • TMP - styk sabotażowy (NC)
    • COM - masa
    • 12V - wejście zasilania
  2. czerwona dioda LED sygnalizująca:
    • prealarm – krótkie błyśnięcie (ok. 120 ms);
    • alarm – świeci przez 2 sekundy;
    • stan rozruchowy – szybko miga;
    • niskie napięcie zasilania – świeci na czerwono.
  3. pyroelement.
  4. styk sabotażowy.
  5. otwór na wkręt mocujący.
  6. kołki do konfiguracji czujki:
    • PIR SENS. - określanie czułości czujki
    • LED ON/OFF - włączenie/wyłączenie sygnalizacji przy pomocy diody LED.
  7. Sygnalizacja jest włączona, gdy kołki są zwarte.

    Montaż

    Czujka przystosowana jest do montażu wewnątrz pomieszczeń.

    Wskazane jest zachowanie szczególnej uwagi, aby podczas montażu nie zabrudzić, ani nie uszkodzić pyroelementu.

    Przy montażu należy pamiętać, aby nie kierować czujki na źródła ciepła i wyloty klimatyzacji oraz obiekty silnie oświetlone promieniami słonecznymi.

    1. Otworzyć obudowę.

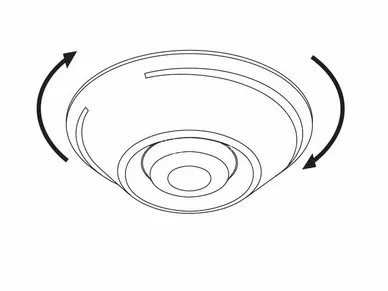

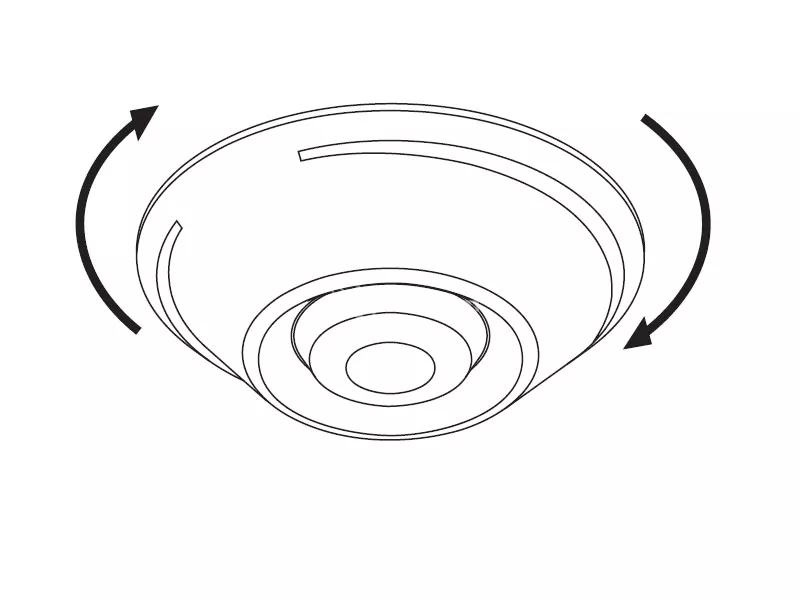

    2. Sposób otwarcia czujki SATEL AQUA Ring

      Sposób otwarcia czujki SATEL AQUA Ring

    3. Wyjąć płytkę z elektroniką.
    4. Wykonać odpowiednie przepusty pod wkręty i kabel w górnej części obudowy.
    5. Przeprowadzić kabel przez wykonany otwór.
    6. Przymocować górną część obudowy do sufitu.
    7. Zamocować płytkę elektroniki.
    8. Podłączyć przewody do odpowiednich zacisków.
    9. Przy pomocy zworek ustawić parametry pracy czujki.
    10. Zamknąć obudowę czujki.

Specyfikacja techniczna
Warunki pracy: -30 ... +55°C
Zalecana wysokość montażu: 2,20 - 4,50m
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
Obszar chroniony przy montażu na wysokości 2,4 m: 36m2
Obszar chroniony przy montażu na wysokości 3,7 m: 80m2
